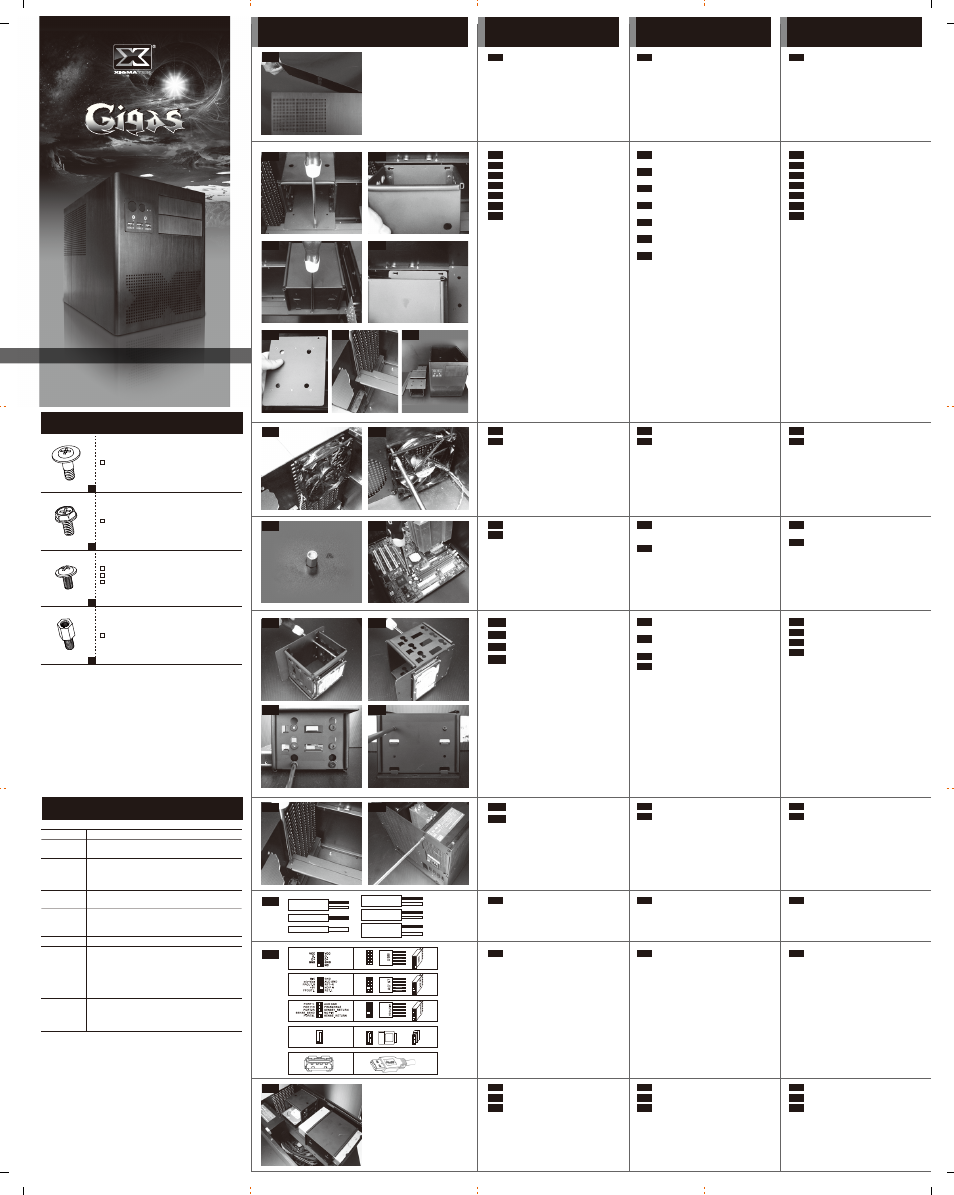

XIGMATEK Gigas - Manual

Pictures
Accessory List / Accessoires Liste / Tillbehörslista / Lista de accesorios
付属品一覧 / Список аксессуаров / 配件清單
Specification
1
■ 3.5” HDD Screw x24
2
■ PSU Screw x4
3
■ 2.5” SSD/HDD Screw x8
■ M/B Screw x10
■ 5.25” Device Screw x8
4
■ Copper M/B Stand x10
H.D.D LED
POWER LED+
POWER LED-
POWER SW
RESET SW
SPEAKER
Motherboard USB connector
Motherboard AC’97 connector
Motherboard Azalia(HDA) connector
Motherboard SATA connector
serial ATA
case USB connector
case AC’97 connector
case Azalia(HDA) connector
case SATA connector
Motherboard rear USB3.0 connector case USB3.0 connector
USER’S MANUAL
www.xigmatek.com
XIGMATEK SUPER TOWER CHASSIS
THE CODEX OF GAMING
Product Name
Dimensions
Drive Bay
GIGAS ( BLACK / SILVER )
(W) 278 x (H) 322 x (D)396 mm
(10.94*12.68*15.59 inches)
Power button, Reset button,
USB3.0 x 1,
USB2.0 x 2,
HD Audio in/out x 1
ATX/EPS power supply units
▪ Air-cooling
Front Fan: Pre-installed 120mm black fans x 2
Rear Fan: 120mm fan x 2 (optional)
CPU cooler: 160mm height limit
▪ Water-cooling
120mm All-In-One water-cooling device available
4 slots
(Available graphic card length: 320mm/12.5”)
Micro ATX, ITX
▪ 5.25” External x 2
▪ 3.5” Internal HDD x 6 on two HDD cages
(with anti-vibration rubbers)
▪ 2.5” Internal HDD x 2 on two HDD cages
Expansion Slot
Motherboard
Support
Power Supply
Cooling
System
I/O Panel
Installation Guide Installationsguide Installationsanweisungen
1
2-1 2-2
5-1 5-2
5-3 5-4
6-1 6-2
7
8
9
2-3
2-5 2-6 2-7
2-4
3-1 3-2
4-1 4-2
2-1
2-2
2-3
2-4
2-5
2-6
2-7 Skruva loss den övre hårddiskhållaren
Skjut hårdiskhållaren åt höger och lyft den rakt upp.
Skruva loss enhetshållaren för optiska enheter.
Skjut enhetshållaren åt vänster och lyft den rakt upp.
Lyft upp den undre hårddiskhållaren.
lossa skruven och den mellersta ramen.
Avlägsna enhetshållarna och ramen. 2-1
2-2
2-3
2-4
2-5
2-6
2-7 Remove top HDD cage screw.
Push cage to right side and lift up.
Remove top ODD cage screw.
Push cage to left side and lift up.
Lift lower HDD cage up.
Remove screw and middle frame.
Remove cages and frame.
5-1
5-2
5-3
5-4 Installera 2.5” HDD under hårddiskhållaren.
Installera 2.5” HDD över hårddiskhållaren.
Installera 3.5” HDD i enhetshållaren.
Installera optisk enhet i chassit. 5-1
5-2
5-3
5-4 Install 2.5” HDD on lower HDD cage.
Install 2.5” HDD on top HDD cage.
Install 3.5” HDD on cages.
Install ODD on cages.
6-1
6-2 Install middle frame.
Install PSU.
Entfernen Sie die Schrauben und den
Deckel.
1 Remove screws and top cover. 1
2-1
2-2
2-3
2-4
2-5
2-6
2-7
Entfernen Sie Schrauben auf der Oberkante
des HDD Käfigs.
Drücken Sie den Käfig nach rechts und
entfernen Sie ihn.
Entfernen Sie die Schraube auf der
Oberkante des Optical Drive Käfigs.
Drücken Sie den Käfig nach links und
entfernen Sie ihn.
Entfernen Sie den unten liegenden
Festplattenkäfig.
Entfernen Sie die Schraube und den
mittleren Steg.
Entfernen Sie die Käfige und den Steg.
5-1
5-2
5-3
5-4
Installieren Sie die 2.5” HDD auf dem unten
liegenden Festplattenkäfig.
Installieren Sie die 2.5” HDD auf der Oberseite
der Festplattenkäfigs.
Installieren Sie die 3.5” HDD im Käfig.
Installieren Sie die Optischen Laufwerke im
Käfig.
9-1
9-2
9-3 Connect cables with all devices.
Fix cages into chassis.
Close top cover. 9-1
9-2
9-3 Connect cables with all devices.
Fix cages into chassis.
Close top cover.
3-1
3-2 Installieren Sie den hinten liegenden Lüfter.
Installieren Sie den vorne liegenden Lüfter. 3-1
3-2 Install rear fan.
Install front fan.
6-1
6-2 Installieren Sie den mittleren Steg.
Installieren Sie das Netzteil.
7 Verbinden Sie folgende Kabel mit dem
Mainboard: Power, Reset und die HDD LED.
7 Connect power, reset, and LED cables on
motherboard.
8 Install USB2.0/3.0 and audio cables
on motherboard.
8 Install USB2.0/3.0 and audio cables
on motherboard.
4-1
4-2
Vergewissern Sie sich dass die Abstandshalter
mit den Lochbohrungen des Mainboards
übereinstimmen.
Installieren Sie das Motherboard und den CPU
in diesem Schritt.
4-1
4-2 Make sure stands fit motherboard screw holes.
Install motherboard and CPU cooler must be
installed in the step if necessary.
Skruva loss och ta bort det övre locket. 1
9-1
9-2
9-3 koppla in strömkablar till alla enheter
Sätt tillbaka samtliga enhetshållarna
Stäng och skruva fast det övre locket
3-1
3-2 Installera bakre kylfläkt.
Installera främre kylfläkt.
6-1
6-2 Installera mellersta ramen.
Installera nätdelen.
7 koppla in power, reset, och LED kablarna på
moderkortet.
8 Installera USB2.0/3.0 och ljudkablarna på
moderkortet.
4-1
4-2
Försäkra dig om att nipplarna passar
moderkortets hål.
Installera moderkortet och även CPU kylaren i
detta steget.
