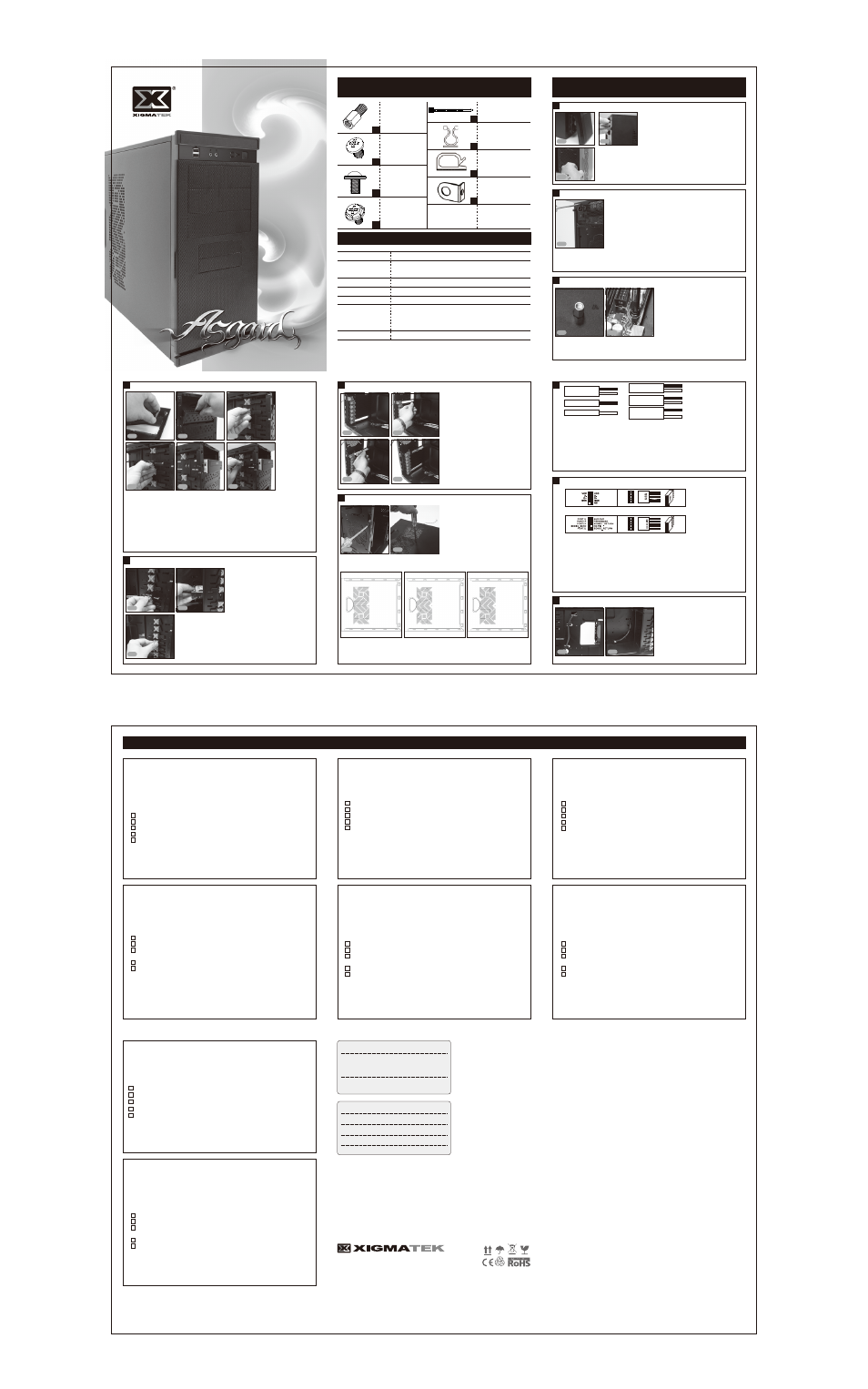

XIGMATEK Asgard-III User Manual

Xigmatek pure black edition on classic chassis

H.D.D LED

+P LED

-P LED

POWER SW

RESET SW

SPEAKER

Accessory List / Accessoires Liste / Tillbehörslista / Lista de accesorios
付属品一覧 / Список аксессуаров / 配件清單 / Aksesuar Listesi

Warranty policy / Garantievoraussetzungen / Garantivillkor / Condiciones de garantía / 保証について / Внимание: Гарантийные обязательства / 保固政策

Specification

Installation Guide

COPPER STAND

OFF x 9

PAN WASHER

SCREWS x 18

HEXAGON

SCREWS x 8

HEXAGON

SCREWS x 4

CABLE TIE

(L100MM,BLACK) x 3

MOUNTING PURSE

LOCK x 2

WIRE SADDLE x 2

LOCK BOARD x 1

Dimensions
Drive Bay

Expansion Slot
Motherboard Support
Power Supply

Cooling System

I/O Panel

7 slots (Tool-free)
ATX (12” x 9.6”), Micro ATX (9.6” x 9.6”)
Standard P/2(ATX) or EPS

185( W ) x 475 ( D) x 408 ( H ) mm, 0.6mm thickness SGCC.

Front Panel: USB2.0 x 2, Audio out x 1, Microphone x 1

5.25” External x 4 (Tool-free)

3.5” External x 1 (Tool-free)

3.5” Internal x 5 (Tool-free)

Front Fan: 80/90/120mm*1 fan is available.

Rear Fan: Preinstalled 120mm black fan x 1

(80/90mm fan is available)

Side Fan: 80/90/120mm x 2 fans are available.

■ Open front panel and side cover to begin

installation

■ Offenes Front Panel und Side Cover
■ Öppna front och sidoluckorna
■ Abra el panel frontal y el lateral
■ 取り付けの準備　フロントパネルとサイドパネル

の取り外し

■ Открыть лицевую и боковые панели
■ 打開前面板與側蓋
■ Yan kapağı açmak
■ Ouvrez le panneau avant (façade) et le

panneau latéral pour commencer l'installation.

■ USB, and Azallia(HDA) connector installation

■ Installation av USB, och Azallia(HDA)

■ Instalación de las conexiones USB, y Azallia (HDA)

■ USB, オーディオコネクタ取り付け

■ Подключение внутренних разъёмов USB, и Azallia(HDA)

■ 安裝USB, 與音源輸出入接頭

■ USB, and Azallia(HDA) bağlantı montajı

■ Installation du connecteur USB, et Azallia(HDA).

■ HDD installation
■ HDD Installation
■ Installation av hårddiskar
■ Instalación del disco duro
■ HDDの取り付け
■ Установка жёсткого диска
■ 安裝硬碟
■ Sabit Disk montajı
■ Installation HDD (disque dur).

■ Power supply unit installation
■ Powersupply Installation
■ Installation av nätdel
■ Instalación de la Fuente de alimentación
■ 電源ユニットの取り付け
■ Установка блока питания
■ 安裝電源供應器
■ Güç Kaynağı birimi montajı
■ Installation de l’unité d’alimentation.

■ Motherboard installation
■ Motherboard Installation
■ Installation av moderkort
■ Instalación de la placa base
■ マザーボードの取り付け
■ Установка материнской платы
■ 安裝主機板
■ Anakart montajı
■ Installation de la carte mère.

■ Cable management
■ Kabel Management
■ Kabelorganisering
■ Colocación de los cables
■ ケーブル配線
■ Монтаж проводов
■ 線材整理
■ Vida Listesi
■ Gestion de câble.

■ 5.25” / external 3.5” device installation
■ 5.25” / Externe 3.5” Device Installation
■ Installation av 5.25” / externa 3.5” enheter
■ Instalación en la bahía de 5,25” / 3.5”
■ 5.25” / 3.5”デバイスの取り付け
■ Установка устройств 5.25” / 3.5”
■ 安裝5.25” / 外接式3.5” 設備
■ 5.25” / Harici 3.5” Aygıt montajı
■ Installation des périphériques 5,25 / 3.5 pouces (externes).

■ Add-on card installation
■ Add-on card Installation
■ Installation av kort
■ Instalación de tarjetas adicionales
■ 拡張カードの取り付け
■ Установка карт расширения
■ 安裝擴充卡
■ Harici Kart Montajı
■ Installation carte complémentaire.

■ I/O switch and chassis LED installation

■ Installation av I/O-panelen och LED-belysningen

■ Instalación del botón de encendido y los leds

■ スイッチ及びLEDの取り付け

■ Подключение кнопок и индикаторов на передней панели корпуса

■ 安裝電源開關與LED燈號線

■ G/Ç düğmesi ve kasa Led montajı.

■ Installation du bouton I/O et LED du boitier.

■ System fan installation
■ System Lüfter Iinstallation
(■ Chassifläktar
■ Instalación de los ventiladores
■ システムファンの取り付け
■ Установка вентиляторов
■ 安裝系統風扇
■ Sistem Fanı montajı
■ Installation du système de ventilation.

Denna produkt har en garanti på 2 år från inköpsdatumet. Om indikationer

på brister i utförande eller i material upptäckas under garantiperioden

kommer XIGMATEK att bytta ut produkten förutom vid följande undantag.

■

Skadan orsakad av icke datorrelaterad användning.

■

Om delar är bortplockade.

■

Vid olämplig användning, förvaring, missbruk, olycka eller vårdlöshet.

■

Om giltigt inköpskvitto saknas

■

Andra fel som inte är orsakade av XIGMATEK.

För mer information, besök vår officiella webbsida www.xigmatek.com.

Spara denna garantiinformation.

Garantivillkor

Гарантия распространяется на продукцию компании Xigmatek, в

течении двух лет на произведённые компоненты, качество сборки,

материалы со дня приобретения.

Компания XIGMATEK гарантирует замену дефектной продукции в

течении всего гарантийного срока, кроме нижеследующих случаев:

■

Не целевое использование.

■

Утрату каких либо частей продукции не по вине производителя.

■

Вмешательство в конструкцию, неправильное хранение,

использование, транспортировка, несчастный случай.

■

Отсутствие документа подтверждающего факт совершения покупки.

■

Любой другой дефект не попадающий под ответственность

компании XIGMATEK.

Информация

За более подробной информацией, пожалуйста обращайтесь на

официальный веб сайт компании www.xigmatek.com.

Пожалуйста сохраняйте это руководство для осуществления гарантии.

Гарантийные обязательства

Este producto tiene cubiertos los defectos en los materiales o en su

fabricación durante un periodo de garantía de dos años desde la fecha de

compra (fecha de emisión de la factura) Durante dicho periodo, Xigmatek

se hará cargo del producto defectuoso, por problemas en los materiales o

proceso de fabricación, exceptuando en los términos que se recogen a

continuación:

■

Defectos producidos por no usarlo como componente del ordenador.

■

Extraer partes del mismo.

■

Manipulación inapropiada así como almacenaje, mal uso, abuso,

accidente o negligencia.

■

No disponer del justificante de compra (factura)

■

Cualquier otro defecto que no haya sido causado por XIGMATEK.

Para obtener más información, por favor visite nuestra web official:

www.xigmatek.com.

Por favor, conserve estas condiciones de garantía.

Condiciones de garantía.

本製品は製品購入日から最大

2年間の製品保証があります。

保証期間中、以下の場合を除き

XIGMATEKが無償で製品の修理・交換を

行うものです。

■

コンピュータ以外での使用による破損

■

ほとんどのパーツを取り外された場合

■

不適切な操作や保管によるもの、誤った使用法や物理的な破損、事故

■

購入証明の紛失など、購入が証明できない場合

■

XIGMATEKに起因しない問題.

詳細は公式サイトをご確認ください

www.xigmatek.com.

製品保証のため、本マニュアルは大切に保管してください。

保証について

Mit folgender Garantie ist das Produkt frei von irgendwelchen Defekten

aus Material oder der Verarbeitung für 2 Jahre ab dem Kaufdatum. Sollte

während der Garantiezeit das Produkt irgendwelche Fehler in den

Materialien oder der Verarbeitung aufweisen, so wird Xigmatek das

Produkt ersetzen unter folgenden Voraussetzungen.

■

Defekt wurde nicht vorsätzlich verursacht

■

Irgendwelche Teile entfernt

■

Unpassender Gebrauch, Lagerung, Missbrauch, Unfall oder

Vernachlässigung

■

Ohne den Kaufnachweis (Keine Garantieersatzleistung)

■

Irgendeinem anderen Fehler der nicht durch Xigmatek verursacht wurde

Für mehr Informationen besuchen Sie bitte unsere offizielle Webseite

www.xigmatek.com.

Bitte bewahren Sie diese Garantiekarte.

Garantievoraussetzungen

With the following warrants that this product is free from any defects in

materials or workmanship for a period of up to two years from the date of

purchase. During the warranty period, should the product have indications

of defects in workmanship and/or materials, XIGMATEK will replace the

defective product except following terms.

■

Defected by not computer usage.

■

Any parts removed.

■

Improper operation, storage, misuse, abuse, accident, or neglect.

■

Without receipt for proof of purchase.

■

Any other faulty was not caused by XIGMATEK.

For more information, please visit our official website www.xigmatek.com.

Please keep this manual for warranty.

Warranty policy

Les termes de la garantie couvrent ce produit pour une durée pouvant

aller jusqu’à deux ans à compter de la date d’achat. La garantie couvre

tout défaut de matiére ou de fabrication. Durant cette période, XIGMATEK

remplacera le produit endommagé, sauf pour les raisons ou

conséquences suivantes:

■

Endommagé suite à un usage non conforme

■

Déssasemblé

■

Mauvaise manipulation, muavis stockage, mauvais usage, abus, ou

encore de mauvaise negligence

■

Sans preuve d’achat

■

Tout autre défaut non causé par Xigmatek

Plus d’informations:

Pour plus d’informations, merci de consulter notre site internet:

www.xigmatek.com.

Garantie

自本產品購買日起兩年內，XIGMATEK保證此產品的材質與做工無瑕疵。在
保固期限內，若因材質或做工的瑕疵，XIGMATEK將予以更換新品。但此保
固政策不適用於以下狀況：

■

本產品不使用時電腦上造成的損壞.

■

有任何部件被移除Any parts removed.

■

因不正確的操作、存放、誤用、濫用、事故或疏忽造成的損壞

■

沒有保留購買單據証明

■

或是其他不可歸咎於XIGMATEK的不良狀況

歡迎造訪XIGMATEK官方網站 www.xigmatek.com 以取得更多資訊
請保留此說明書以做為保固依據

保固政策

Motherboard USB connector

Motherboard Azalia(HDA) connector

case USB connector

case Azalia(HDA) connector

120mm Fan Location

90mm Fan Location

80mm Fan Location

1.1

1.3

3.1

4.1

4.2

4.3

4.4

5.1

5.2

5.3

4.5

4.6

6.1

6.2

6.3

6.4

7.1

7.2

10.1

10.2

3.2

1.2

http://www.xigmatek.com

E-mail: [email protected]
[email protected]

User Name:

Email:

Model Name:

Serial No:

Distributer::

Date of Purchase:

www.xigmatek.com

XIGMATEK
PURE BLACK EDITION
ON CLASSIC CHASSIS.

Ⅲ
