I-900

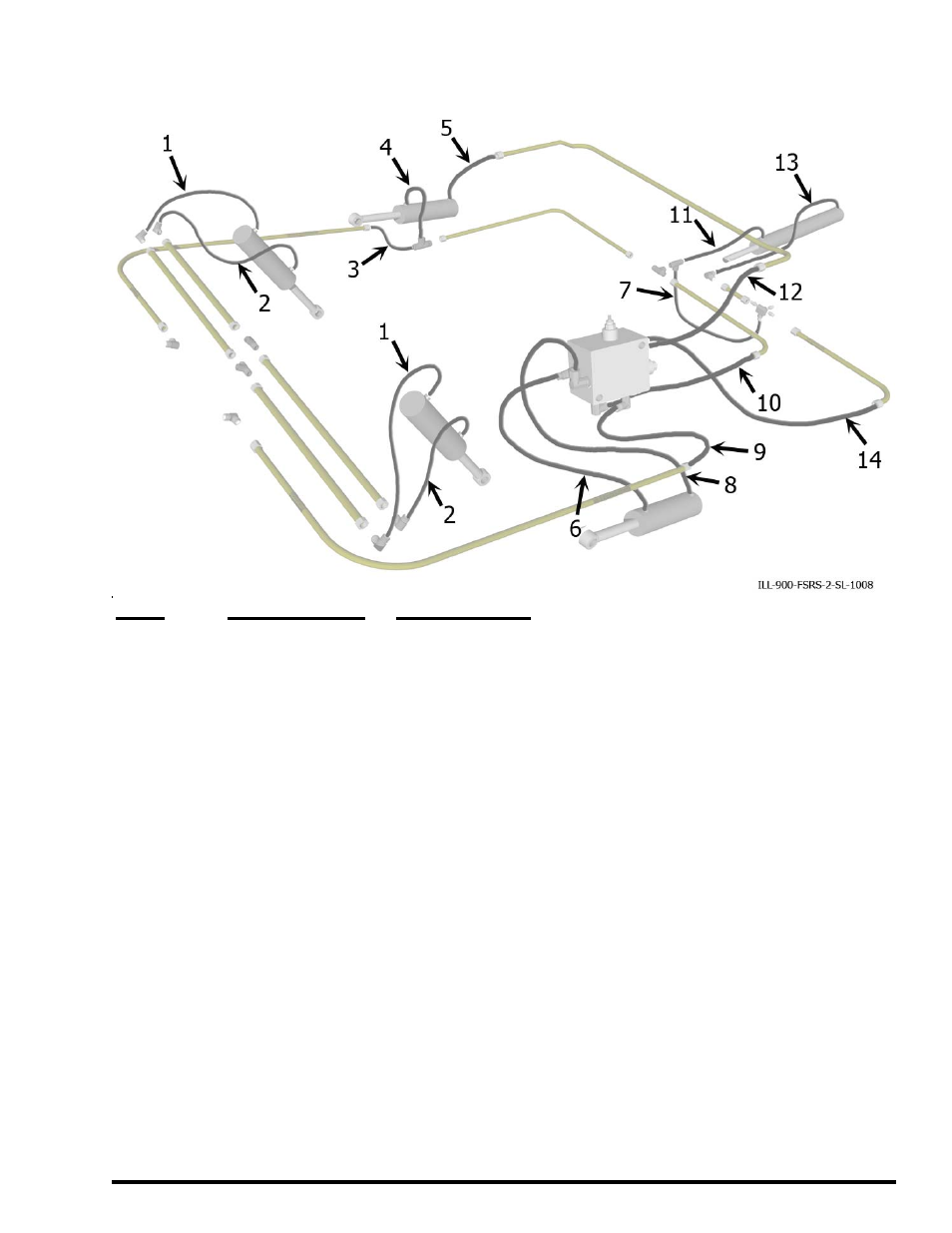

Hydraulic Hoses

ITEM

ITEM NUMBER DESCRIPTION

1

A900-H12

Hose Assembly: ½ X 19 1/2” Lift Cyl. Top Tube

2

A900-H11

Hose Assembly: ½” X 25” Lift Cyl. Bottom Tube

3

A900-H10

Hose Assembly: ½” X 42” R. Tube – Front Arm

4

A900-H09

Hose Assembly: ½” X 25 ½” R. Apr. Cyl. Front Tube

5

A900-H08

Hose Assembly: ½” X 18” R. Apr. Cyl. Rear Tube

6

A900-H21

Hose Assembly: ½” X 23” L. Apr. Cyl. Rear Tube

7

A900-H05

Hose Assembly: ½” X 17” PRV-Tube @ Bowl Rear

8

A900-H20

Hose Assembly: ½” X 16” L. Apron Cyl. Top Tube

9

A900-H26

Hose Assembly: ½” X 48” To Valve Block

10

A900-H25

Hose Assembly: ½” X 20”

11

A900-H06

Hose Assembly: ½” X 25” Push-Off Cyl. Bottom Tube

12

A900-H22

Hose Assembly: ½” X 20”

13

A900-H24

Hose Assembly: ½” X 50” Push-Off Cyl.

14

A900-H23

Hose Assembly: ½” X 21”

Ashland Industries

Toll-free:877-634-4622 Fax:715-682-9717

Page #19
