Planificación previa
ACCESORIOS PARA
CONDUCTOS
Esta campana debe usar un
conducto redondo de 8". Puede
cambiar a un conducto de
3-1/4"x 12".
Utilice esta tabla para calcular las
longitudes máximas permitidas
para recorridos de conductos
hacia el exterior.
NOTA: ¡No supere las longitudes
equivalentes máximas permitidas!
Longitud máxima de conducto:
100 pies para campanas para
estufas.
Conductos flexibles:
Si se utilizan conductos flexibles
de metal, todos los valores
equivalentes en pies de la tabla
deben duplicarse. El conducto
flexible de metal debe ser recto y
liso y debe extenderse lo máximo
posible.
NO USE conductos flexibles de
plástico.
NOTA: Cualquier sistema de
ventilación doméstico, como una
campana de ventilación, puede
interrumpir el flujo adecuado de
aire de combustión y de escape
requerido para chimeneas,
hornos a gas, calentadores de
agua a gas y otros sistemas de
ventilación natural. Para minimizar
las posibilidades de interrupción
de tales sistemas de ventilación
natural, siga las pautas y normas
de seguridad del fabricante del
equipamiento de calefacción, tales
como las publicadas por NFPA y
ASHRAE.
Cuando corresponda,
instale un sistema de reposición
(reemplazo) de aire de acuerdo
con los requisitos del código local
de construcción. Para acceder a
soluciones de aire disponibles,
visite GEAppliances.com.

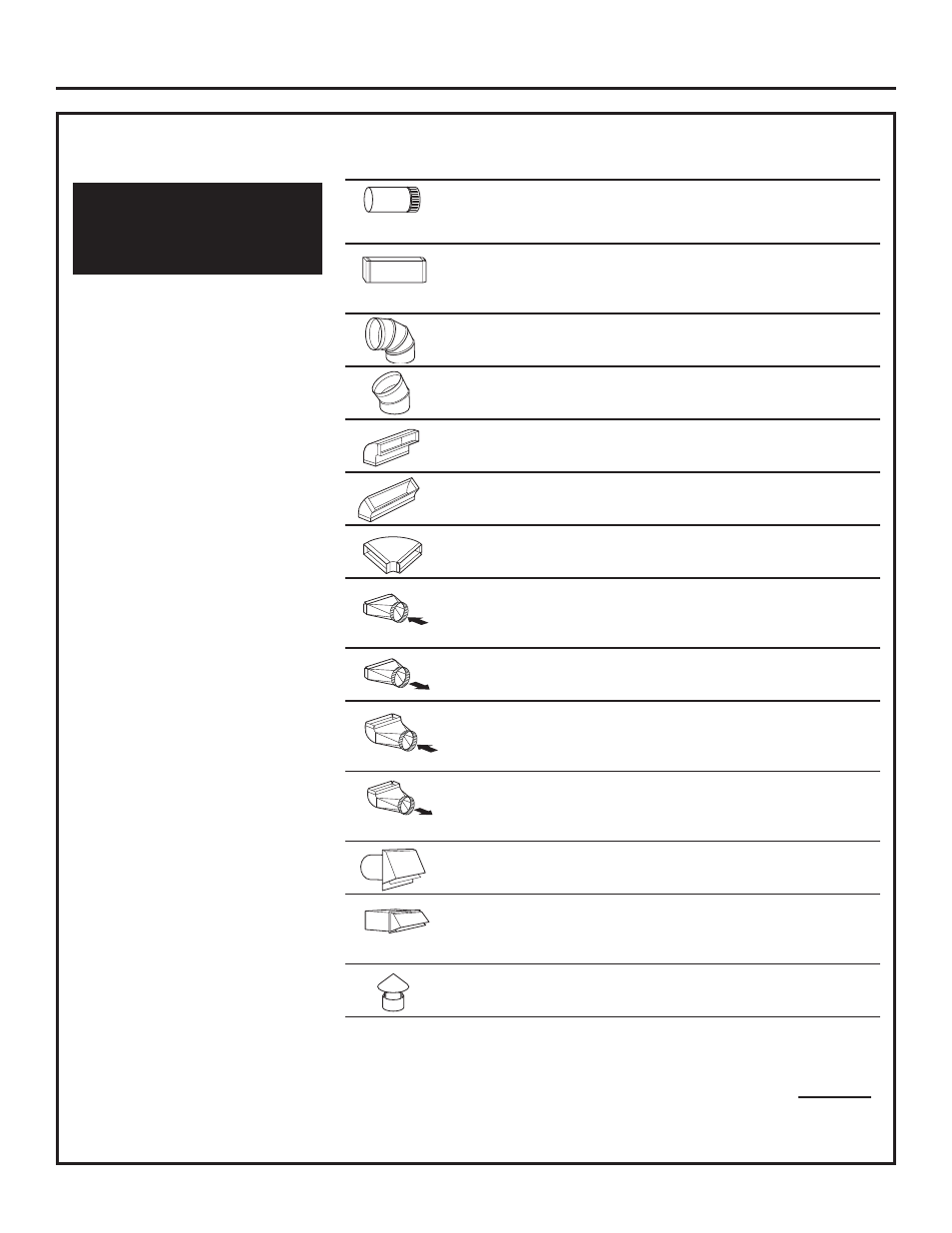

Longitud
Pieza de
Longitud
Cantidad equivalente
conducto Dimensiones
equivalente*
utilizada
total
Redonda, recta
1 pie (por
longitud
de
pie)
3-1/4"
x
12"recto
1 pie (por
longitud
de
pie)
Codo de 90°
17
pies
Codo de 45°
10
pies
ø[
Codo de 90°
43 pies
3-1/4"
x
12"
Codo de 45°
26 pies
3-1/4"
x
12"
Codo plano de 90°
102 pies
Conducto redondo de
8" a transición de
3-1/4" x 12"
2 pies
3-1/4" x 12" a transición
redonda de 8"
5 pies
Redonda de 8" a transición
de 3-1/4" x 12"
con codo de 90°
6 pies
3-1/4" x 12" a transición
redonda de 8"
con codo de 90°
13 pies
Cubierta
de
pared
redonda
con regulador de tiro
32 pies
Cubierta de pared con
regulador
de
tiro
de 3-1/4" x 12'
75 pies
Casquete de techo
redondo
44
pies
Recorrido
total de los
conductos:
* Longitud real del conducto recto más equivalente
de accesorio de conducto. La longitud equivalente
de las piezas de conductos se encuentra basada
en pruebas reales realizadas por el grupo
de Ingeniería de Evaluación de GE y reflejan
los requisitos para un buen desempeño de
ventilación con cualquier campana de ventilación.
