32
Instrucciones de Instalación
CONEXIONES ELÉCTRICAS
(CONT.)

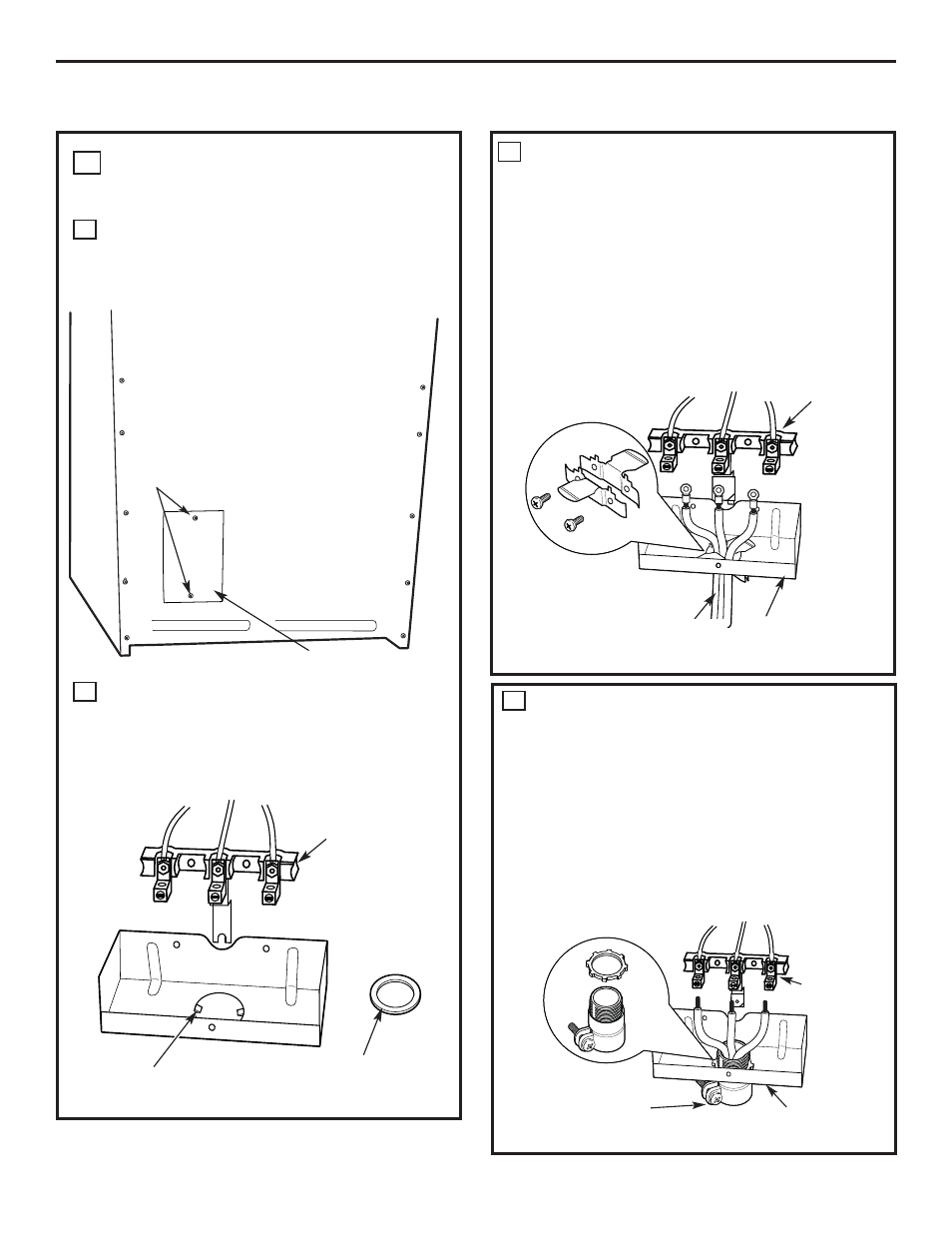

3 INSTALACIÓN DEL CABLE Y
DISPOSITIVO PARA REDUCIR
TENSIÓN.
A Retire la cubierta del cable (parte trasera del
aparato) removiendo dos (2) tornillos con un
desarmador de caja de 1/4”.
No deseche estos tornillos.
B Retire el anillo troquelado (1 3/8”) que se
encuentra en el soporte directamente debajo
del bloque para terminales eléctricas. Para
retirar el anillo, use pinzas para doblar el anillo
troquelado y alejarlo del soporte y gire hasta
que remueva el anillo.
C Solo para instalaciones de cable (vea el siguiente
paso si está usando tubo porta cable (conduit),
ensamble el reductor de tensión en el hueco. Inserte el
cable a través del reductor de tensión y apriete.
Permita que quede la suficiente longuitud para sujetar
las terminales del cable al bloque para terminales
eléctricas. Si encuentra protuberancias en la punta del
reductor de tensión con tornillo de tuerca de alas,
pueden ser removidas para que se acomode mejor.
NOTA: No instale el cable sin el reductor de
tensión. El soporte de reductor de tensión debe
ser instalado antes e reinstalar la cubierta de
cable de la parte trasera del aparato.
Vea pasos 4 ó 5.
D Solamente para instalaciones con tubo Porta-
cables (Conduit), adquiera un conector de
presión qué encaje con el diámetro de su tubo
portacables (conduit) y ensamble en el hueco del
soporte. Inserte el tubo porta-cables a través del
conector de presión y apriete. Permita que los
cables tengan la suficiente longuitud para
conectar los cables al bloque para terminales.
NOTA: No instale el tubo porta-cables (conduit)
sin un conector de presión. Verifique que se
haya instalado un conector de presión antes de
colocar la cubierta de cables al respaldo de la
estufa.
Skip to Step 6 or 7.
Squeeze
connector
Terminal
block
Conduit
Bracket
GROUND
Wire cover
2 screws
to remove
wire cover
Back of Range
Knockout ring
in bracket
Knockout
ring removed
Terminal block
(appearance
may vary)
Power cord
Strain relief
Terminal
block
Bracket
GROUND
2 tornillos para
remover la cubierta
del cable
Parte trasera del
aparato
Soporte con anillo
troquelado
Anillo troquelado
removido
Bloque para
terminales
eléctricas (la
apariencia
puede variar)
Cubierta de
cable
Bloque para
terminales eléctricas
Reductor de
Tensión
Cable
Conductor
Conector de
presión
Soporte
Soporte
Bloque
para
terminales
