Component identification 8
Item
Description
Status
6
Power On/Standby button and system
power LED (node 2)
Solid green = System on
Flashing green (1 Hz/cycle per sec) = Performing
power on sequence
Solid amber = System in standby
Off = No power present
7
UID button/LED (node 1)
Solid blue = Activated
Flashing blue (1 Hz/cycle per sec) = Remote
management or firmware upgrade in progress
Off = Deactivated
8
Power On/Standby button and system
power LED (node 1)
Solid green = System on
Flashing green (1 Hz/cycle per sec) = Performing
power on sequence
Solid amber = System in standby
Off = No power present

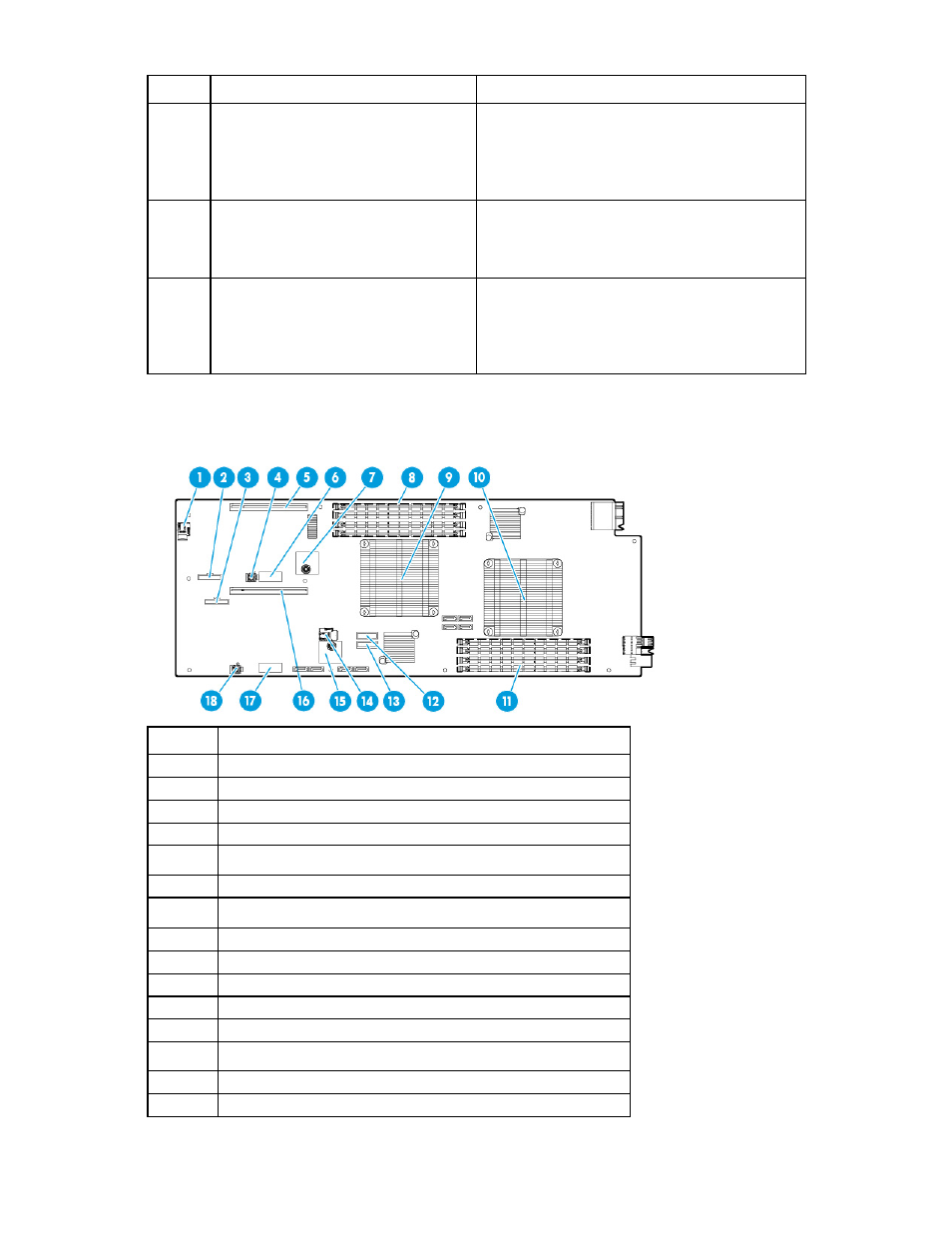

System board components
Item
Description
1
Micro SD card slot (node 1)
2
Front panel LED board cable connector (node 1)
3
Front panel LED board cable connector (node 2)
4
Drive backplane power connector (node 1)
5
PCIe riser board connector (node 1)
6
System maintenance switch (node 1)
7
TPM (node 1)
8
DIMMs (node 1)
9
Processor 1 (node 1)
10
Processor 2 (node 2)
11
DIMMs (node 2)
12
System battery (node 2)
13
System battery (node 1)
14
Micro SD card slot (node 2)
15
TPM (node 2)
