Instalación de componentes opcionales de hardware 45
Directrices de ocupación del cartucho de memoria
Este servidor contiene ocho ranuras de cartucho de memoria en cada módulo de memoria del
procesador.
Tenga en cuenta las directrices siguientes:
• La memoria debe cargarse en grupos cuádruples, con un par de DIMM en cada cartucho de
memoria para el procesador correspondiente.

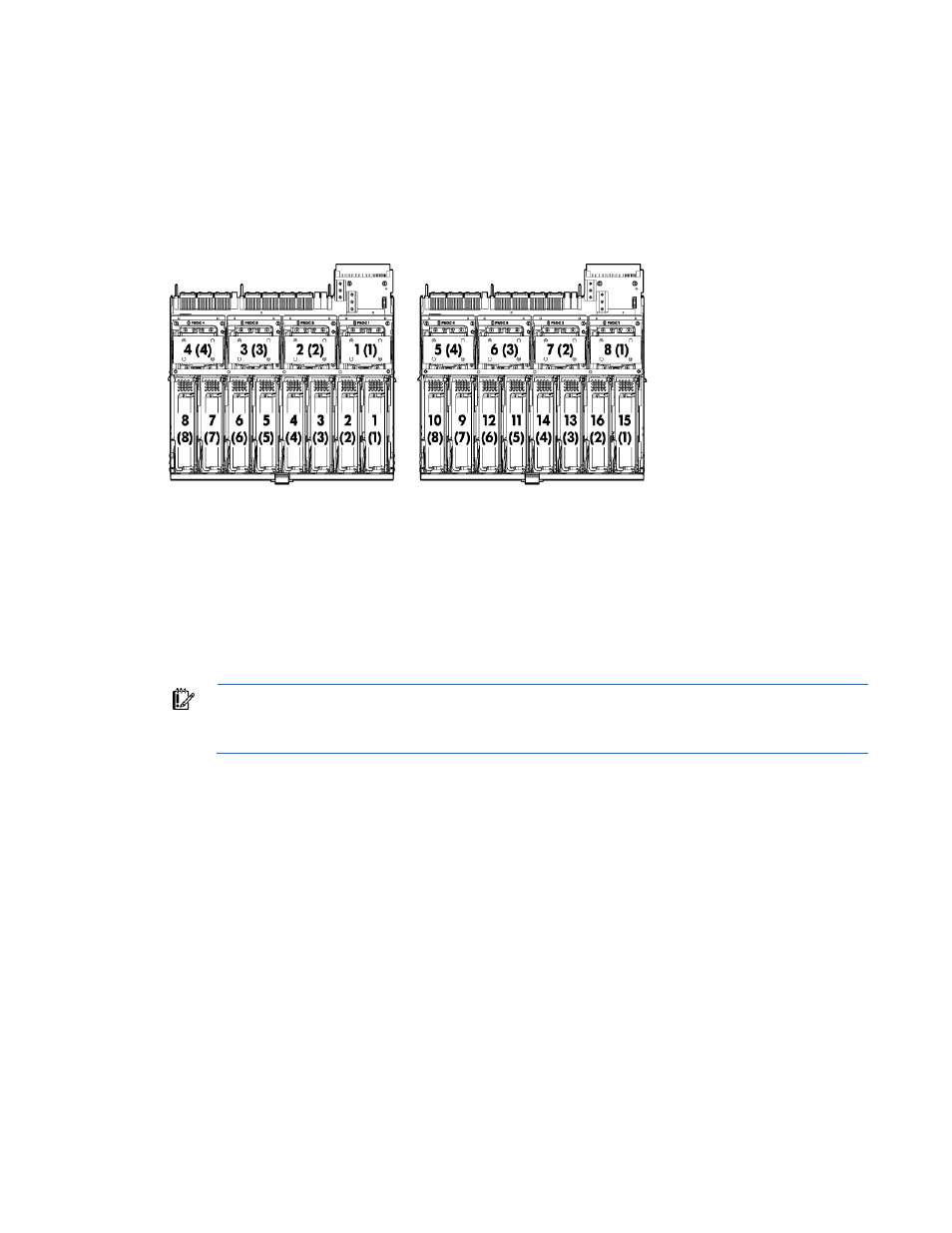

La tarjeta de memoria del procesador superior se muestra a la izquierda. La tarjeta de memoria del
procesador inferior se muestra a la derecha.
• El sistema únicamente podrá acceder a la memoria si se instala el procesador asociado. No instale
cartuchos de memoria en ranuras de cartucho sin tener instalado el procesador correspondiente.
• Se necesitan dos cartuchos de memoria DIMM ocupados por procesador.
• Para maximizar el rendimiento de las configuraciones de multiprocesador, distribuya la capacidad
total de memoria de modo uniforme en todos los procesadores.
IMPORTANTE: Asegúrese de que utiliza el número de referencia de repuesto correcto al
cambiar el cartucho de memoria. El servidor se entrega con uno de dos cartuchos de memoria
diferentes, que no son intercambiables.
Arquitectura del subsistema de memoria
La arquitectura de la memoria del procesador Intel® Xeon™ 7500 ha sido diseñada para aprovechar las
múltiples etapas del entrelazado de memorias para reducir la latencia y aumentar el ancho de banda.
Cada procesador Intel Xeon 7500 contiene dos controladores de memoria como muestra la ilustración
siguiente. Cada controlador de memoria tiene dos buses SMI que funcionan en modo de sincronía. Cada
bus SMI se conecta a un búfer de memoria. El búfer convierte el SMI en DDR3 y expande la capacidad
de memoria del sistema. Cada búfer tiene dos canales DDR3 y admite hasta cuatro DIMM de un total de
ocho DIMM por cartucho.
• El número de DIMM o de rangos no afecta a la velocidad de la memoria. Todos los DIMM
funcionan a la velocidad más alta posible para ese procesador.
• La velocidad de memoria DDR3 es una función de la velocidad de bus QPI admitida por el
procesador:
o Los procesadores con velocidad QPI de 6,4 GT/S ejecutan la memoria a 1066 MT/s.
