Componentes del chasis de la HP Z800 Workstation
La imagen siguiente muestra una HP Z800 Workstation típica. Las configuraciones de unidades
pueden variar.

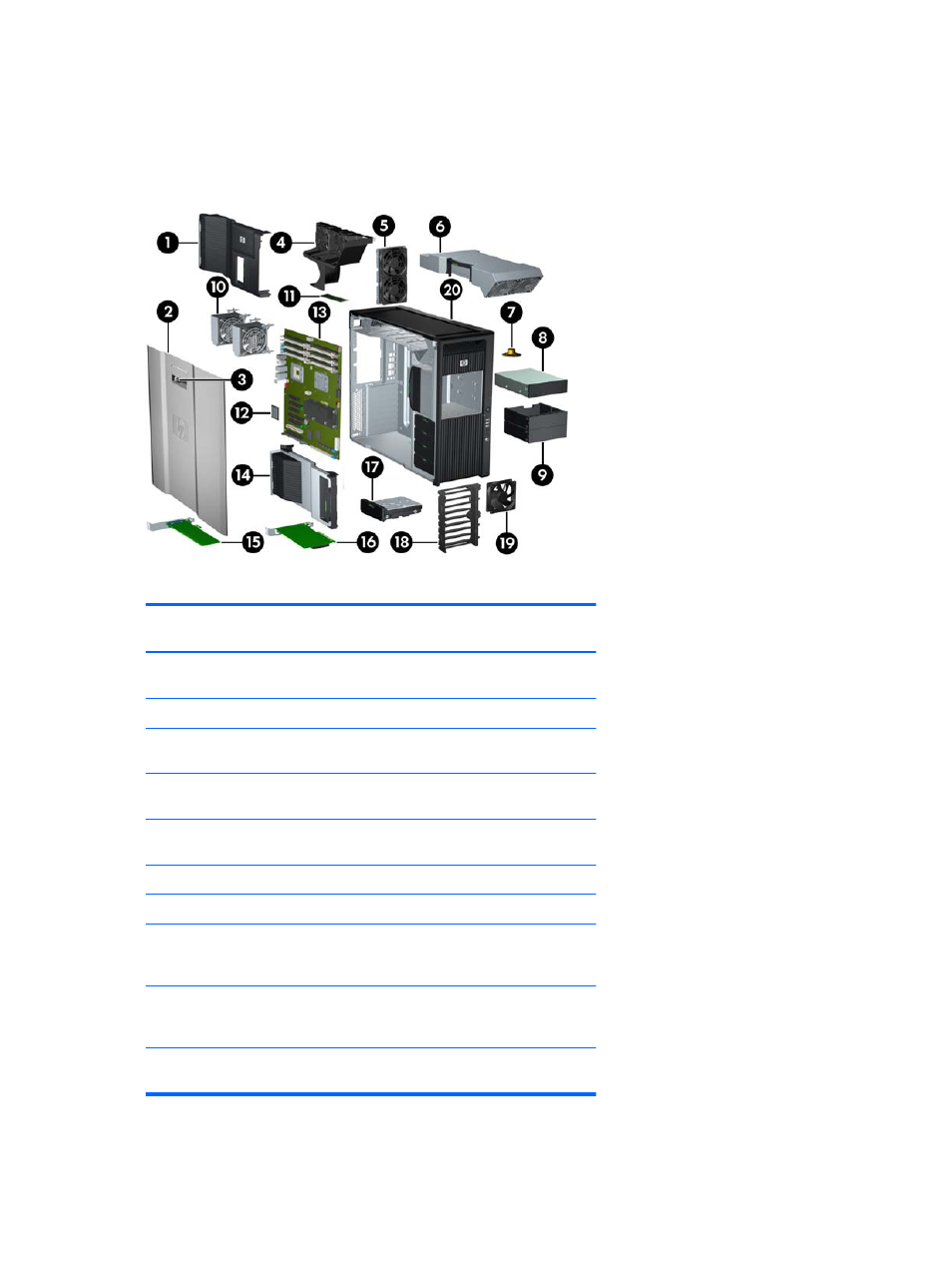

Figura 2-7 Componentes de la HP Z800 Workstation
Tabla 2-7 Descripción de los componentes de la HP Z800
Workstation
Eleme
nto
Descripción Elem
ento
Descripción
1 Canalización del flujo de
aire 11 Módulo de memoria (DIMM)
2 Panel de acceso lateral 12 Procesador (CPU)
3 Llave de cierre del panel de
acceso lateral 13 Placa del sistema
4 Ventiladores de la memoria 14 Soporte de la tarjeta de
expansión
5 Ventiladores del sistema
posteriores 15 Tarjeta PCIe
6 Fuente de alimentación 16 Tarjeta PCI
7 Altavoz 17 Unidad de disco duro
8 Unidad óptica 18 Soporte del ventilador
frontal/sujeción de la placa
del sistema
9 Tapas para bahías ópticas
(opcionales u otros
dispositivos) 19 Ventilador del sistema
frontal*
10 Disipadores de calor del
procesador (CPU) 20 Chasis
* *La versión de 1110 W de la fuente de alimentación tiene instalados dos ventiladores.
18 Capítulo 2 Componentes de la workstation ESWW
