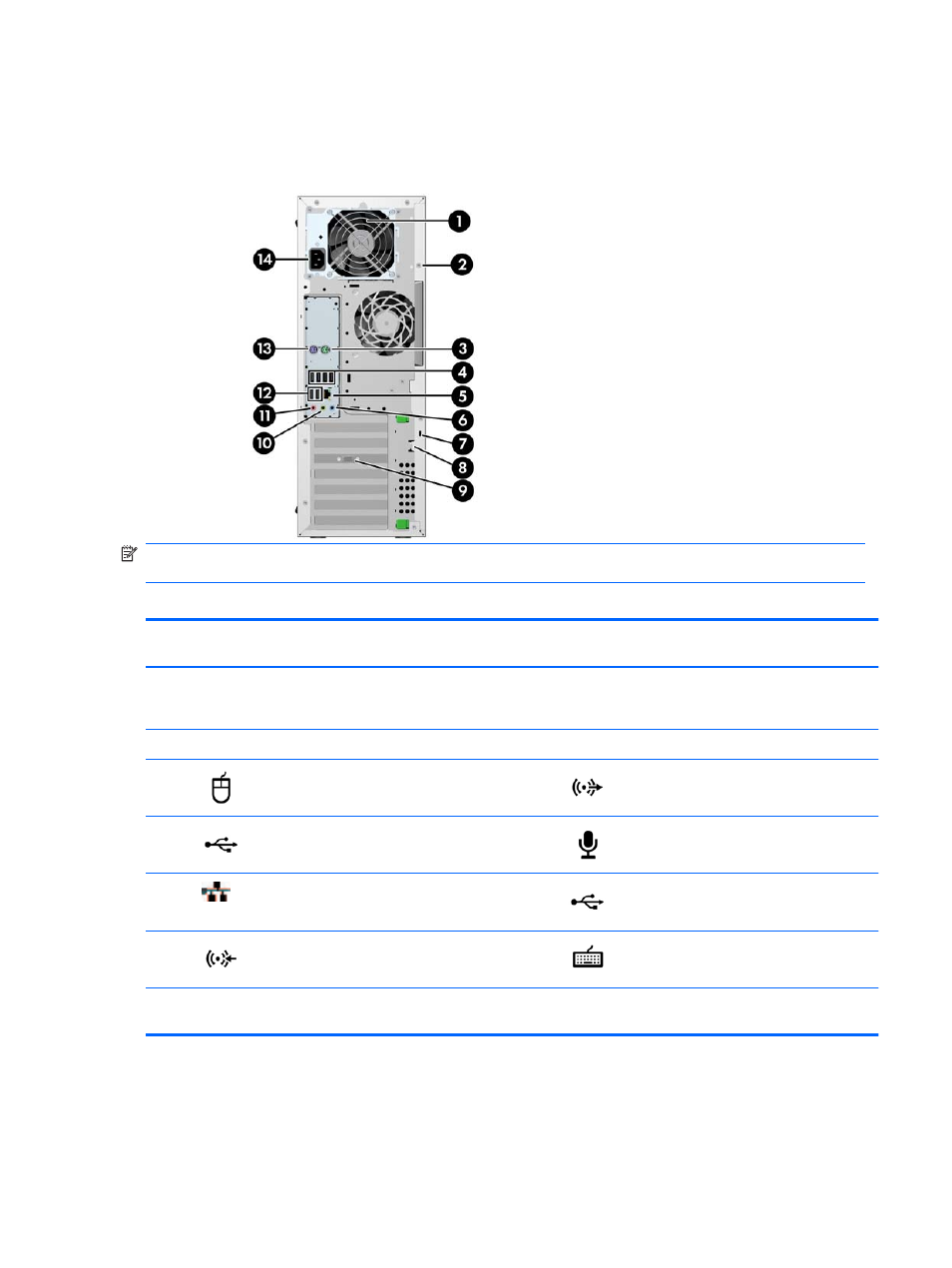

Componentes del panel trasero de la HP Z400 Workstation
La siguiente ilustración muestra el panel trasero de una typical HP Z400 Workstation típica.
Figura 2-3
Componentes del panel trasero de la HP Z400 Workstation
NOTA:
Los conectores del panel posterior están etiquetados con los colores e iconos estándar de
la industria para ayudar a la conexión de dispositivos periféricos.
Tabla 2-3
Descripción de los componentes del panel trasero de la HP Z400 Workstation
Elem
ento
Símbolo
Descripción
Elem
ento
Símbolo
Descripción
1
LED de la prueba de
autocomprobación de la fuente de
alimentación (Built-In Self Test, BIST)
8
Anilla para candado
2
Apertura de chasis de pinza universal
9
Conector para la tarjeta gráfica
3
Conector para ratón PS/2 (verde)
10
Conector para la salida de audio
(verde)
4
Puertos USB 2.0 (4)
11
Conector para micrófono (rosa)
5
Conector de red RJ-45
12
Puertos USB 2.0 (2)
6
Conector para la entrada de audio
(azul)
13
Conector para teclado PS/2 (púrpura)
7
Ranura para cable de bloqueo
14
Conector para el cable de
alimentación
