Installation
Avant de commencer
Outils et pièces nécessaires
•
Tournevis cruciforme T-20
•
Ruban à mesurer
•
Perceuse avec mèche (1/8 po)
Pièces comprises
•
Vis à tête étoilée T-20, #8 x 1/2 po (8)
Informations générales
Dimensions de montage
Les instructions sont basées sur des armoires standard
(aux États-Unis) de 36 po (914 mm) de hauteur et de 24 po
(609 mm) de profondeur avec un plan de travail de 25 po
(635 mm). Si vous utilisez des armoires non standard,
modifier les dimensions en conséquence.
Tiroir de rangement de 30 po (76 cm)

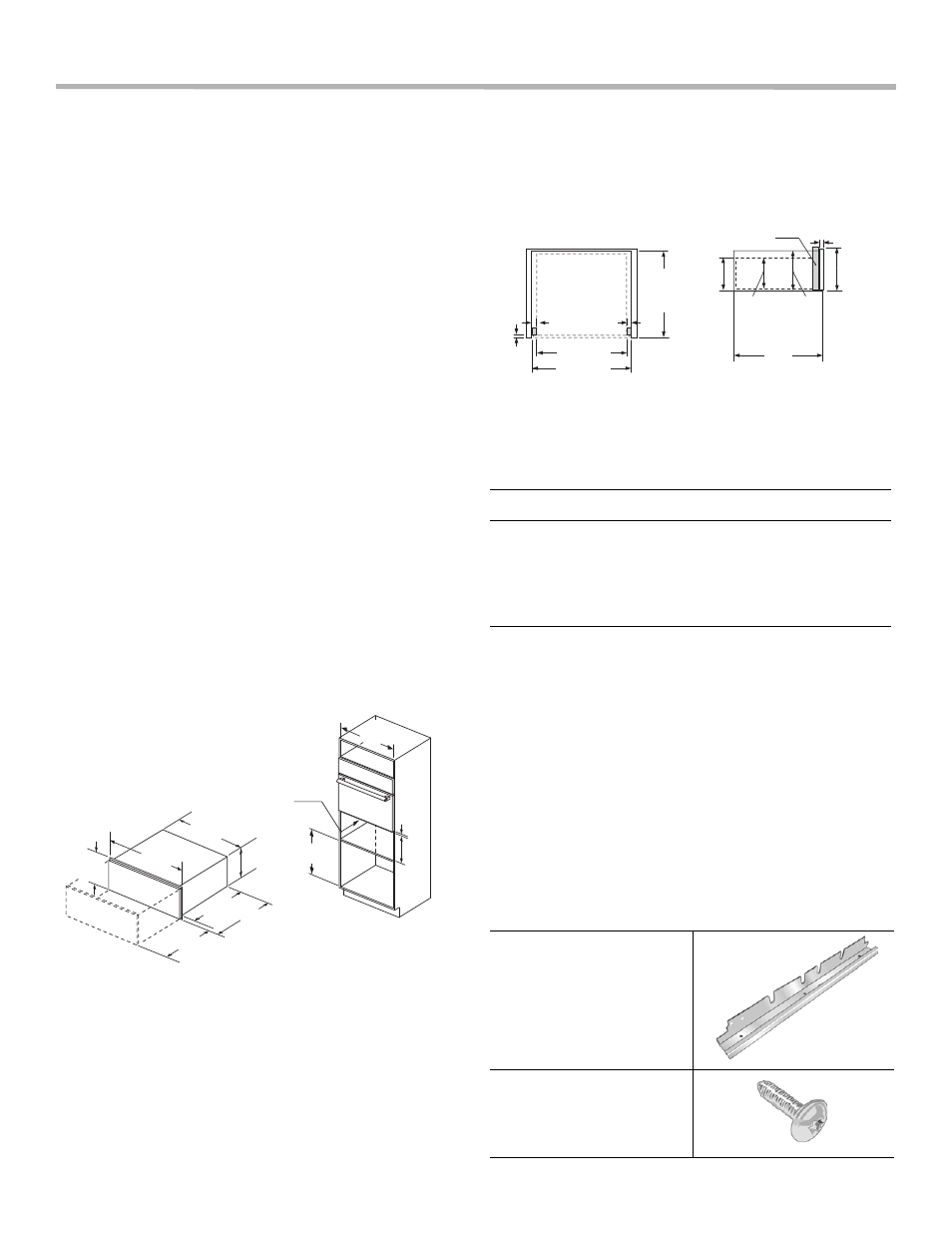

Dimensions de l'unité et de l'armoire
Le fond de l'ouverture de l'armoire doit être capable de
supporter un poids de 110 livres (50 kg).
Installation en affleurement
Procédure d'installation
Installation avec un four à micro-ondes
ou à vapeur
Préparation préalable au montage
Lorsque vous montez le four à micro-ondes ou à vapeur
sur le tiroir de rangement, vous devez tout d'abord monter
les unités ensemble avant de procéder à l'installation dans
l'ouverture de l'armoire.
Remarque :
Les pièces contenues dans la boîte tubulaire de section
carrée sont communes aux deux installations.
Pièces fournies
Mesures en pouces (mm)
9 / "
1
4
(235)
/ "
1
2
(13)
28 / "
3
16
(716)
9 / "
1
16
(230)
29 / "
3
4
(755)
9 / "
7
16
(240)
23 / "
1
2
(597) 24 / "
1
2
(622)
18 / "
5
8
(473)
4 / "-38"
3
4
(121-964)
28 / "
1
2
(724)
23 / "
1
2
(597)
9 MISE EN GARDE
Avant de procéder à l'installation avec un four à
micro-ondes ou à vapeur, couper le courant au
panneau de service. Verrouiller le panneau de
service pour éviter que le courant ne soit
accidentellement rétabli.
Support de connexion
universel (2)
(dans la boîte de pièces)
Vis (12)
(dans le sac rouge, à
l'intérieur de la boîte de
pièces)
Mesures en pouces (mm)
Vue de dessus
Vue latérale
tasseaux
Profondeur
intérieure en
affleurement
24 1/2 po
(622)
Tasseaux
7/8 po (22)
Hauteur
de découpe
de l'ouverture
9 1/4 po
(235)
Hauteur
de découpe
en affleurement
9 11/16 po
(246)
24 / "
1
2
(622)
1"
(25)
30 / " (768)
1
4
28 / " (724)
1
2
1"
(25)
9 / "
11
16
(246)
Hauteur
du produit
9 1/16 po
(230)
Tasseaux
7/8 po (22)
