30

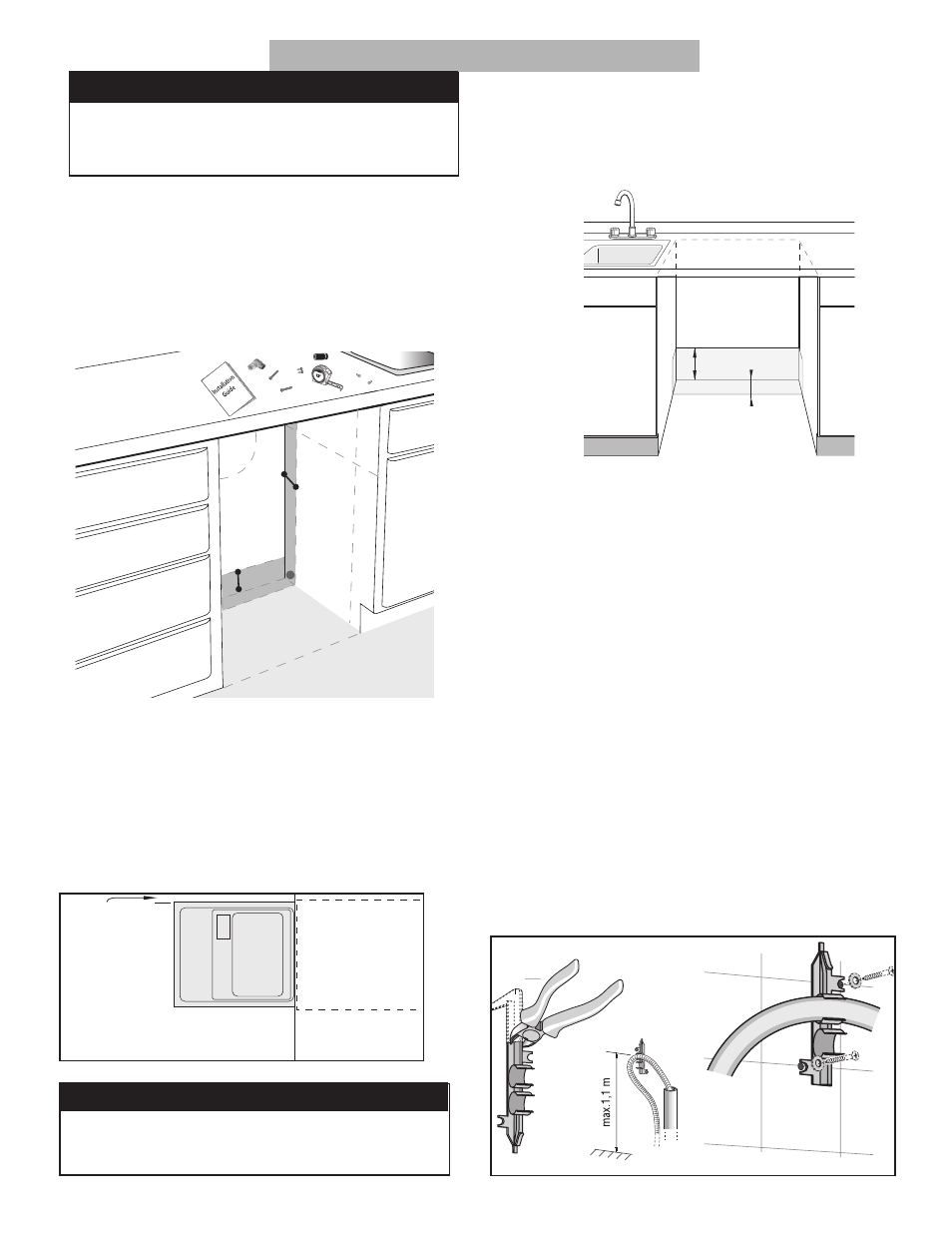

Requisitos del recinto
NOTA: Esta lavadora de platos ha sido diseñada para estar
cercada, por la parte superior y por ambos lados, por el
conjunto de gabinetes de una cocina residencial estándar.
Seleccione una ubicación que esté lo más cerca posible del
fregadero para tener un fácil acceso a las tuberías de suminis-
tro de agua y de drenaje. Para lograr el funcionamiento y el
aspecto apropiados de la lavadora de platos, asegúrese de
que el recinto sea cuadrado y de que tenga las dimensiones
que se muestran en la Figura 1 a continuación.
NOTA: Si el ancho de la abertura de su lavadora de platos
mide más de 23
15 /
16
pulg. (60.8 cm), use los métodos de
montaje para MONTAJE SUPERIOR o LATERAL.
Si el ancho de la abertura de su lavadora de platos mide
menos de 23
15 /
16
pulg. (60.8 cm), use el método de mon-
taje para MONTAJE LATERAL ALTERNATIVO.
Si la lavadora de platos se instalará en una esquina, asegúrese
de que haya un espacio libre suficiente para abrir la puerta.
Consulte la figura 2 a continuación.
Una vez que elija el lugar adecuado para su nueva lavadora
de platos, necesitará hacer todas las aberturas necesarias
para permitir el paso del agua, del drenaje y de la línea
eléctrica. A fin de evitar la interferencia con la lavadora de
platos al deslizarla dentro del gabinete, realice sus aberturas
dentro de las dimensiones que se muestran en la Figura 3
a continuación.
Aberturas requeridas:
4 1 /
4
” x 2” (108 x 52mm) - Para pasar la caja de empalme
del suministro eléctrico incluida
a través de un gabinete adya-
cente
4” x 2” (100 x 50mm) - Para pasar la tubería de suminis-
tro de agua hacia el suministro
de agua
1 1 /
4
” (32mm) diameter - Para pasar la manguera
de drenaje de la lavadora de
platos hacia la conexión de
drenaje
NOTA: Si todas las conexiones entrantes del suministro eléc-
trico, del suministro de agua y del drenaje se encuentran en
el mismo gabinete, el orificio de 4
1 /
4
pulg. x 2 pulg. (108 x 52
mm) será lo suficientemente grande para que pasen las tres.
WARNING
¡Evite el peligro de escaldadura o de descarga eléc-
trica! Asegúrese de que el suministro de agua y el
suministro eléctrico estén cerrados antes de realizar
la instalación o el servicio técnico.
4-1/2"
(114mm)
2-1/2"
(64mm)
90°
24” (61cm)
2.5” (5cm)
34¼”(86.7cm)
4.5”(10cm)
23
10
/
16
- 24
4 /
16
”
(60.0
- 61.
6cm)
Antes de deslizar la lavadora de platos dentro del gabinete,
retire el sujetador de la manguera que se encuentra en la
parte trasera de la lavadora de platos, como se muestra.
El sujetador de la manguera puede usarse más adelante
para sostener la manguera de drenaje como se muestra a
continuación.
Revise el espacio
libre entre la puerta
de la lavadora de
platos y la pared
Cubierta de
trabajo
Evite el peligro de descarga eléctrica/incendio
No permita que las líneas de electricidad y las tu-
berías de suministro de agua entren en contacto.
ADVERTENCIA
ADVERTENCIA
