Interface LAN (US)
Tous nos remerciements pour l’achat d’une des nouvelles interfaces LAN. Vous avez fait l’acquisition
d’un appareil qui intègre les derniers développements de la technique. Veuillez lire attentivement
ce manuel abrégé avant d’installer l’appareil.
N o de commande Type d’appareil
LAN-INTERFACE Interface LAN version 433,92 MHz
LAN-INTERFACE-US Interface LAN version USA 915 MHz
Description générale
En combinaison avec une infrastructure Ethernet, l’interface LAN permet la communication avec
des appareils sans fils situés à une grande distance. Le positionnement de plusieurs interfaces
à différents endroits autorise l’accès depuis un poste central, à des appareils terminaux dissé-
minés dans des locaux. Ce manuel abrégé traite du choix du positionnement, du montage et du
raccordement de l’interface.
Indications pour l’utilisation
Une infrastructure Ethernet capable d’un taux de transfert de 100 MBit est nécessaire pour
l’utilisation de l’interface LAN. En liaison avec le logiciel HW4, l’appareil permet de communiquer
avec des appareils radio adéquats. Un PC relié au même réseau et équipé du logiciel HW4 ou d’un
navigateur Internet commun (p.ex. Firefox, Internet Explorer) est nécessaire pour la configuration
des paramètres de l’interface LAN. L’interface LAN et l’adaptateur secteur fourni sont conçus
exclusivement pour une utilisation en intérieur.

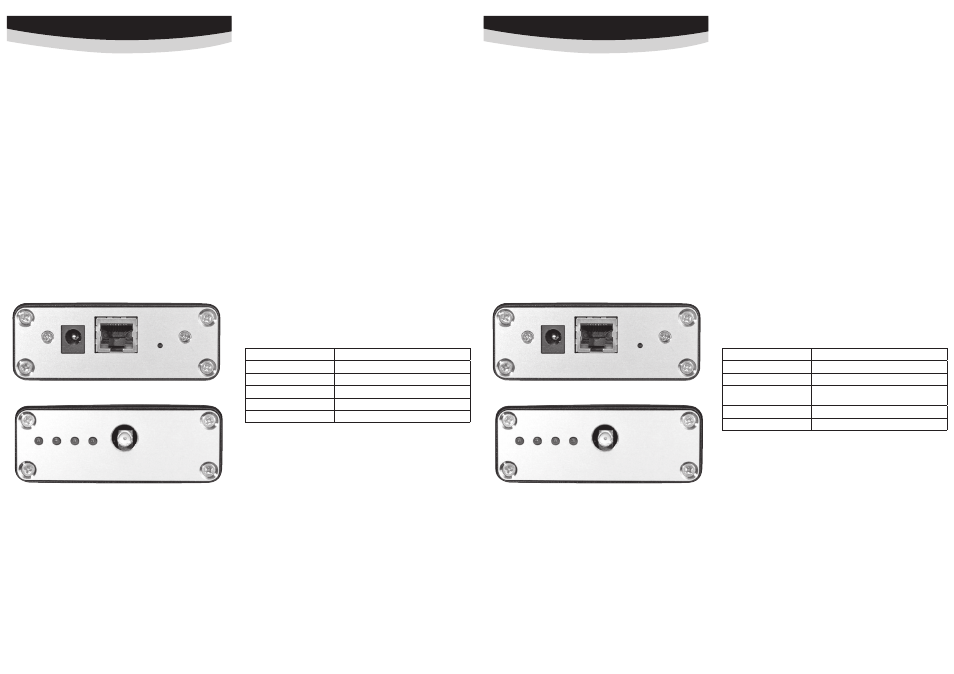

Vue de l’appareil et configuration standard
Raccordements et LEDs:
5V
Raccordement à l’alimentation
Ethernet Raccordement au réseau RJ45
Reset Touche-pression pour la réinitialisation de la configuration du réseau
sur les paramètres de sortie d’usine
HF Raccordement à une antenne
LED1 Tension d’alimentation
LED2 Les données radio sont envoyées (éclairs)
LED3 Les données radios reçues sont traitées (éclairs)
LED4 État, clignotant à intervalle variable (voir ci-contre)
L’interface LAN est configurée à sa livraison avec les paramètres suivants:
IP
192.168.1.120
Masque Net 255.255.255.0
Gateway 192.168.1.1
DNS 192.168.1.1
Nom du réseau rotroniclan
DHCP an
mODE D'EmPLOI ABRéGé
Choix du lieu d’installation
Pour une portée optimale d’émission et une bonne réception, il est indispensable de choisir un
endroit sec, en intérieur et disposant des critères suivants:
• Plan horizontal, libre d’accès (éviter l’encombrement par des objets)
• Éviter la proximité d’objets métalliques (conduites d’eau, armoires métalliques, etc.)
• Le positionnement idéal devrait assurer une « liaison visuelle directe » entre l’antenne et les
appareils à relier. Éviter le rayonnement solaire, l’humidité et les variations de température.
Raccordement
Visser l’antenne tige dans le sens des aiguilles d’une montre sur le raccordement HF doré. Le
montage de l’antenne doit uniquement être effectué avec la collerette de fixation. Relier l’appareil
à l’infrastructure Ethernet avec un câble de brassage adapté à la prise femelle Ethernet. Relier la
fiche mâle de l’adaptateur secteur à la prise femelle 5V de l’appareil.
Remarque: déconnecter l’appareil du secteur avant d’effectuer une quelconque modification sur
l’antenne ou le raccordement au secteur!
Reset: Touche-pression pour la réinitialisation de la configuration du réseau sur les paramètres
de sortie d’usine.
Première mise en service:
La LED1 s’illumine après la première connexion de l’appareil au réseau électrique et l’interface
LAN effectue les phases de démarrage suivantes dont le statut est indiqué par la LED4:
25ms: la configuration du réseau est en cours de consultation par DHCP.
100ms: la consultation par DHCP a échoué, aucun réglage d’utilisateur n’est défini.
L’interface du réseau a été configurée automatiquement avec les valeurs de sortie
d’usine.
1s:
La configuration du réseau a été transférée avec succès du serveur DHCP.
2s: Configuration du réseau définie par l’utilisateur (usage de DHCP désactivé).
La configuration du réseau devrait être adaptée et individualisée par l’interface Web ou le logiciel
HW4 (voir également la documentation du logiciel HW4). (Voir le manuel d’utilisation détaillé
pour plus d’informations)
Ports utilisés
Pendant le fonctionnement des interfaces LAN dans un réseau d'entreprise, les ports suivants
doivent être ouverts sur le pare-feu:
– TCP 6767 (communication avec HW4 ou interface LAN)
– TCP 3384 (recherche de l'interface LAN)
– UDP 67, 68, 69, 9 (Mise à jour Firmware Interface LAN)
Caractéristiques techniques:
Boîtier Aluminium, type de protection IP20
Raccordement de l’antenne HF par connecteur SMA 50 Ω
Gamme d’utilisation -20 à +85 °C, humidité maximale de l’air 90%
Raccordement réseau Fast Ethernet (10/100MBit) par connecteur RJ45
Alimentation électrique Fiche Jack 5 VCC
Consommation électrique Max. 200 mA
INterfAce LAN (US)
LAN-Interface-(US)
mANUALE D'ISTRUzIONI BREVE
LAN-INterfAce-(US)
Ci congratuliamo per l'acquisto della vostra nuova interfaccia LAN. Avete acquistato uno strumento
al passo con le tecnologie più moderne. Prima di installare lo strumento, si prega di leggere la
presente guida rapida.
Codice Tipo strumento
LAN-INTERFACE Interfaccia LAN versione a 433.92 MHz
LAN-INTERFACE-US Interfaccia LAN versione USA a 915 MHz
Descrizione generale
L'interfaccia LAN consente la comunicazione con apparecchi wireless anche a grande distanza,
ricorrendo ad un'infrastruttura Ethernet. Il posizionamento di diverse interfacce in punti di
installazione differenti permette l'accesso da un punto centrale a terminali spazialmente distri-
buiti. La presente guida rapida tratta della scelta del punto di installazione, del montaggio e del
collegamento dell'interfaccia.
Avvertenze per l'uso
Per utilizzare un'interfaccia LAN serve un'infrastruttura Ethernet configurata con una velocità di
trasmissione a 100 MBit. Associato al software HW4, l'apparecchio consente la comunicazione
con apparecchi wireless idonei. Per la configurazione dei parametri Ethernet dell'interfaccia LAN
è necessario un PC con l'HW4 o un web-browser di uso corrente (per esempio Firefox, Internet
Explorer), integrato nella stessa infrastruttura Ethernet. L'interfaccia LAN e l'alimentatore a spina
fornito in dotazione sono progettati esclusivamente per l'uso indoor.
Immagine degli apparecchi e configurazione standard
Collegamenti e LED:
5V
Collegamento alimentatore
Ethernet Collegamento di rete RJ45
Reset Pulsante per il ripristino della configurazione di rete allo
stato di default
HF Collegamento dell'antenna
LED1 Alimentazione della tensione
LED2 Trasmissione dei dati wireless (lampeggiante)
LED3 Dati wireless ricevuti in elaborazione (lampeggiante)
LED4 Stato, lampeggiante con i seguenti intervalli variabili (si veda di seguito)
L'interfaccia LAN presenta una configurazione di default con le seguenti impostazioni di rete:
IP
192.168.1.120
Netmask 255.255.255.0
Gateway 192.168.1.1
DNS 192.168.1.1
Nome della rete rotroniclan
DHCP ON
Scelta del punto di installazione
Onde ottenere portate di trasmissione e ricezione ottimali, si dovrà scegliere il punto di installazione
in locali asciutti e sulla base dei criteri seguenti:
• Orizzontale, liberamente accessibile (non ostruito da oggetti)
• Nessun oggetto metallico (condotte idriche, armadietti di acciaio, o similari)
• L'ideale sarebbe il "collegamento visivo" fra l'antenna e l'apparecchio pertinente
• Evitare esposizione ai raggi solari, umidità e sbalzi di temperatura
Connessione
Avvitare in senso orario l'antenna ad asta sul collegamento HF color oro. Il montaggio dell'antenna si
effettua esclusivamente con il dado. Collegare l'apparecchio all'infrastruttura di rete tramite un cavo
patch idoneo attraverso il connettore femmina Ethernet. Collegare la spina jack dell'alimentatore
al connettore femmina da 5 V dell'apparecchio.
Avvertenza: in caso di modifiche al collegamento dell'antenna o di rete, per prima cosa staccare
l'apparecchio dall'alimentazione di corrente!
Reset: pulsante per il ripristino della configurazione di rete allo stato di default.
Prima messa in servizio:
Successivamente al primo collegamento tra l'apparecchio e l'alimentazione di rete, il LED1 si
illuminerà e l'interfaccia LAN attraverserà la fase di avviamento seguente, il cui stato sarà evi-
denziato dal LED4:
25ms: La configurazione di rete viene richiesta attraverso il protocollo DHCP.
100ms: Richiesta DHCP fallita, indisponibilità di impostazioni "user defined".
L'interfaccia di rete è stata automaticamente configurata con i valori di
default.
1s:
La configurazione di rete è stata ricevuta con successo dal server DHCP.
2s: Configurazione di rete "user defined" (disattivato l'utilizzo del DHCP).
Ora la configurazione di rete dovrebbe essere adeguata e personalizzata mediante l'interfaccia
web o il software HW4 - si veda anche la documentazione dell'HW4. (Per maggiori informazioni
si veda il manuale)
Porte usate
Durante il funzionamento delle interfacce LAN in una rete aziendale, le seguenti porte devono
essere aperte sul firewall:
– TCP 6767 (la comunicazione con HW4 e interfaccia LAN)
– TCP 3384 (ricerca dell'interfaccia LAN)
– UDP 67, 68, 69, 9 (aggiornamento firmware interfaccia LAN)
Dati tecnici:
Alloggiamento Alluminio, classe di protezione IP20
Collegamento antenna HF mediante spina SMA a 50 Ω
Range operativo Da -20 a +85 °C, max. 90%ur
Collegamento di rete Ethernet veloce (10/100 MBit)
mediante connettore maschio RJ45
Alimentazione di corrente Spina jack da 5VDC
Consumo di corrente Max. 200 mA
