HT8051
ES - 11
4.3.4. Generación de Corriente CC
ATENCIÓN
 La corriente máxima CC generada para utilización sobre circuitos pasivos
es de 24mA
 Con
valor ajustado
 0.004mA la pantalla parpadea para indicar que no
hay generación de la señal con el instrumento no está conectado al
dispositivo externo

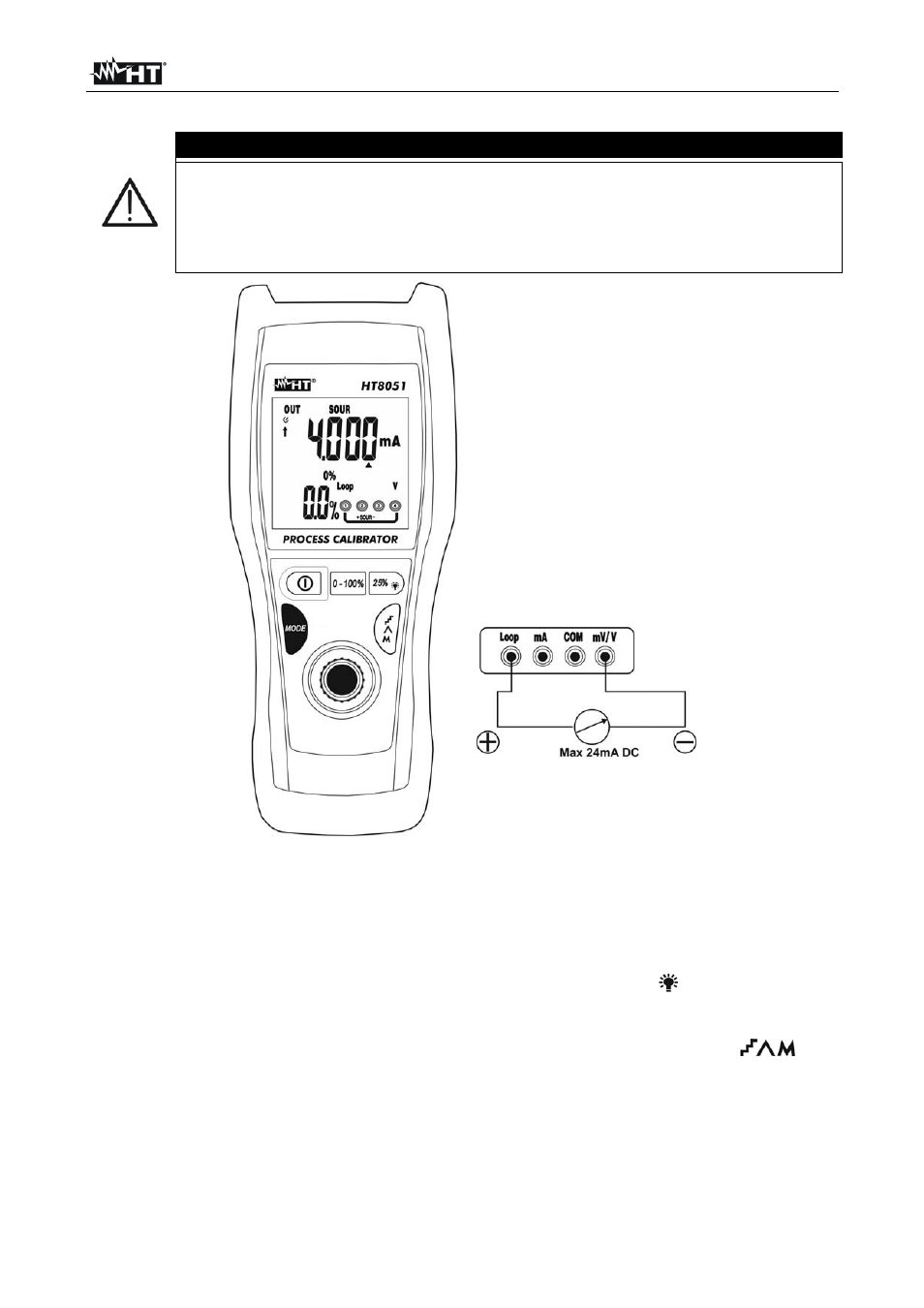

Fig. 6: Generación de Corriente CC
1. Pulse la tecla MODE y seleccione el modo de medida SOUR mA. El símbolo “SOUR”
se muestra en pantalla
2. Defina el escala de medida de la corriente de salida entre 0-20mA y 4-20mA (vea §
4.2.7
3. Utilice el selector de regulación (vea § Errore. L'origine riferimento non è stata
trovata.) o bien la tecla 0-100% (vea § 4.2.2) o bien la tecla 25%/ (vea § 4.2.3) para
configurar el valore deseado de la corriente en salida. El valor máxima configurable es
de 24mA. Considere que -25% = 0mA, 0% = 4mA, 100% = 20mA y 125% = 24mA. El
valor de la corriente se muestra en pantalla. Utilice eventualmente la tecla
(vea
§ 4.2.5) para la generación de corriente CC con rampa automática
4. Inserte el cable verde en el terminal de entrada Loop y el cable negro en el terminal de
entrada mV/V
5. Posicione la punta verde y la punta negra respectivamente en los puntos de potencial
positivo y negativo del dispositivo externo que debe recibir la alimentación (vea Fig. 6)
6. Para la generación del valor negativo de la corriente gire las puntas de medida en
sentido opuesto respecto a la conexión de Fig. 6
