HT8051
ES - 5
4. INSTRUCCIONES OPERATIVAS

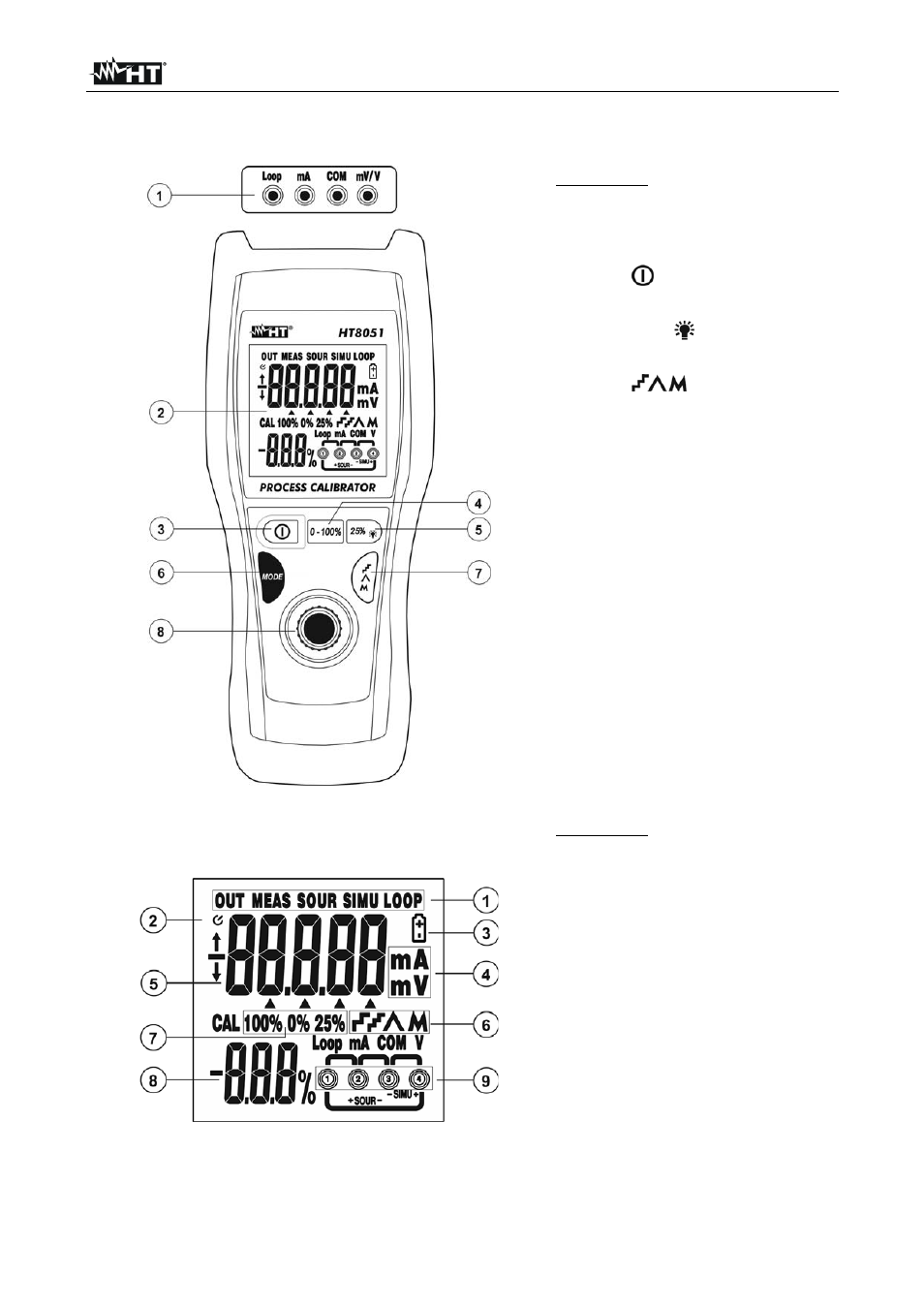

4.1. DESCRIPCIÓN DEL INSTRUMENTO
LEYENDA:
1. Terminales de entrada Loop,
mA, COM, mV/V
2. Visualizador LCD
3. Tecla
4. Tecla 1-100%
5. Tecla 25%/
6. Tecla MODE
7. Tecla
8. Selector de regulación
Fig. 1: Descripción del instrumento
LEYENDA:
1. Indicadores de modos de
función
2. Símbolo de Autoapagado
3. Indicación de batería
descargada
4. Indicaciones de unidad de
medida
5. Visualizador principal
6. Indicador de funciones de
Rampa
7. Indicadores del nivel de la
señal
8. Visualizador secundario
9. Indicadores de entradas
Fig. 2: Descripción del visualizador
