HT instruments HT20 User Manual
Manuale d’uso
MANUALE D’USO
Cercafase professionale HT20

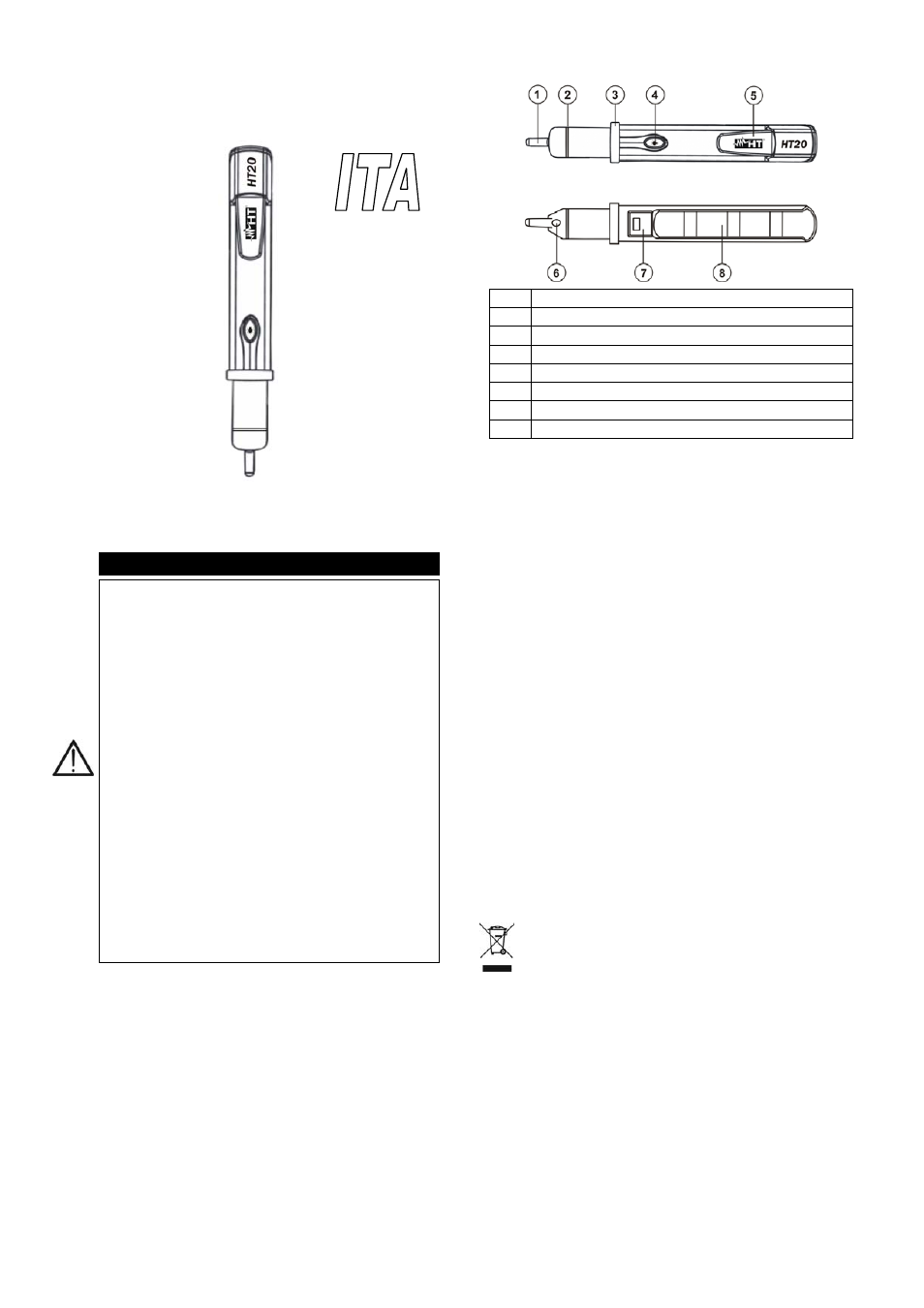

4. Descrizione
5. Come operare
Per l’utilizzo dello strumento HT20 operare come segue:
1
Sensore di rilevazione tensione
2
Riferimento per misure in CAT IV
3
Barriera di sicurezza paramano
4
Pulsante ON/OFF per attivazione torcia
5 Fermaglio
da
taschino
6
Torcia bianca luminosa
7
Innesto a incastro per slitta vano batterie
8
Slitta vano batterie
1. Precauzioni e misure di sicurezza
Prima e durante l’esecuzione dei test attenersi
scrupolosamente alle seguenti indicazioni:
ATTENZIONE
•
La mancata osservazione delle
Avvertenze e/o Istruzioni può
danneggiare lo strumento e/o i suoi
componenti o essere fonte di pericolo
per l’operatore.
•
Non usare lo strumento in presenza di
ambienti umidi o in presenza di gas,
materiali esplosivi, combustibili o
polverosi.
•
Non effettuare test di prova qualora si
riscontrino danneggiamenti evidenti
sullo strumento.
•
Non effettuare test oltre al campo di
tensione dichiarato.
•
Non esporre lo strumento a condizioni
di temperatura e umidità oltre i limiti
dichiarati.
•
Non effettuare rilevazioni con mano
dell’operatore oltre la barriera di
sicurezza paramano
2. Introduzione
Il cercafase professionale HT20 è in grado di rilevare la
presenza di tensione AC con segnalazione a LED visiva e
acustica con cicalino. Una torcia a luce bianca incorporata
è inoltre attivabile con il pulsante ON/OFF.
3. Caratteristiche
¾ Rilevazione Tensione CA con e senza contatto
¾ Rilevazione su parti conduttive e isolate
¾ Test su prese e su cavi e/o circuiti elettrici
¾ LED rosso indicatore di tensione con cicalino
¾ Torcia bianca luminosa con pulsante ON/OFF
¾ Ridotte dimensioni con fermaglio da taschino
¾ Strumento ideale per ogni installatore elettrico
1. Testare preliminarmente lo strumento su un circuito in
tensione. Sostituire le batterie interne se il LED rosso
indicatore non si accende e/o il cicalino non emette
suoni
2. Posizionare il sensore in prossimità o a contatto del
punto in prova e verificare sia l’accensione del LED
rosso indicatore sia il suono del cicalino. Non
effettuare misure con mano dell’operatore oltre la
barriera di sicurezza e mantenere conduttori non
isolati oltre la linea di riferimento CAT IV (parte 2 di
figura)
3. Se necessario premere il pulsante ON/OFF per attivare
la torcia luminosa
6. Sostituzione batterie
Per la sostituzione delle batterie operare come segue:
1. Esercitare una lieve pressione sulla slitta del vano
batterie (vedere parte 8 di figura)
2. Sfilare la slitta del vano batterie verso l’esterno
3. Sostituire le batterie con uguale tipo prestando
attenzione alla polarità di inserimento indicata
4. Reinserire la slitta del vano batterie fino all’innesto a
incastro
5. Non disperdere nell’ambiente le batterie usate
ATTENZIONE: il simbolo riportato indica che lo
strumento deve essere raccolto e trattato in
modo corretto.
7. Specifiche tecniche
•
Campo di misura: 100
÷ 1000V AC
•
Frequenza di misura: 50/60Hz
•
Indicazioni: LED e acustica con cicalino
•
Sicurezza: IEC/EN61010-1
•
Categoria di sovratensione: CAT IV 1000V
•
Grado di inquinamento: 2
•
Batterie: 2 x 1.5V alcaline tipo AAA NEDA24A LR03
•
Temperatura di lavoro: -10°C
÷ 50°C
•
Umidità di lavoro: -10
÷40°C <75% ; 40 ÷50°C <45%
•
Dimensioni: 160 (L) x 26 (La) mm
•
Peso (con batterie): 48g
Versione IT 3.00 – 16/06/2010
