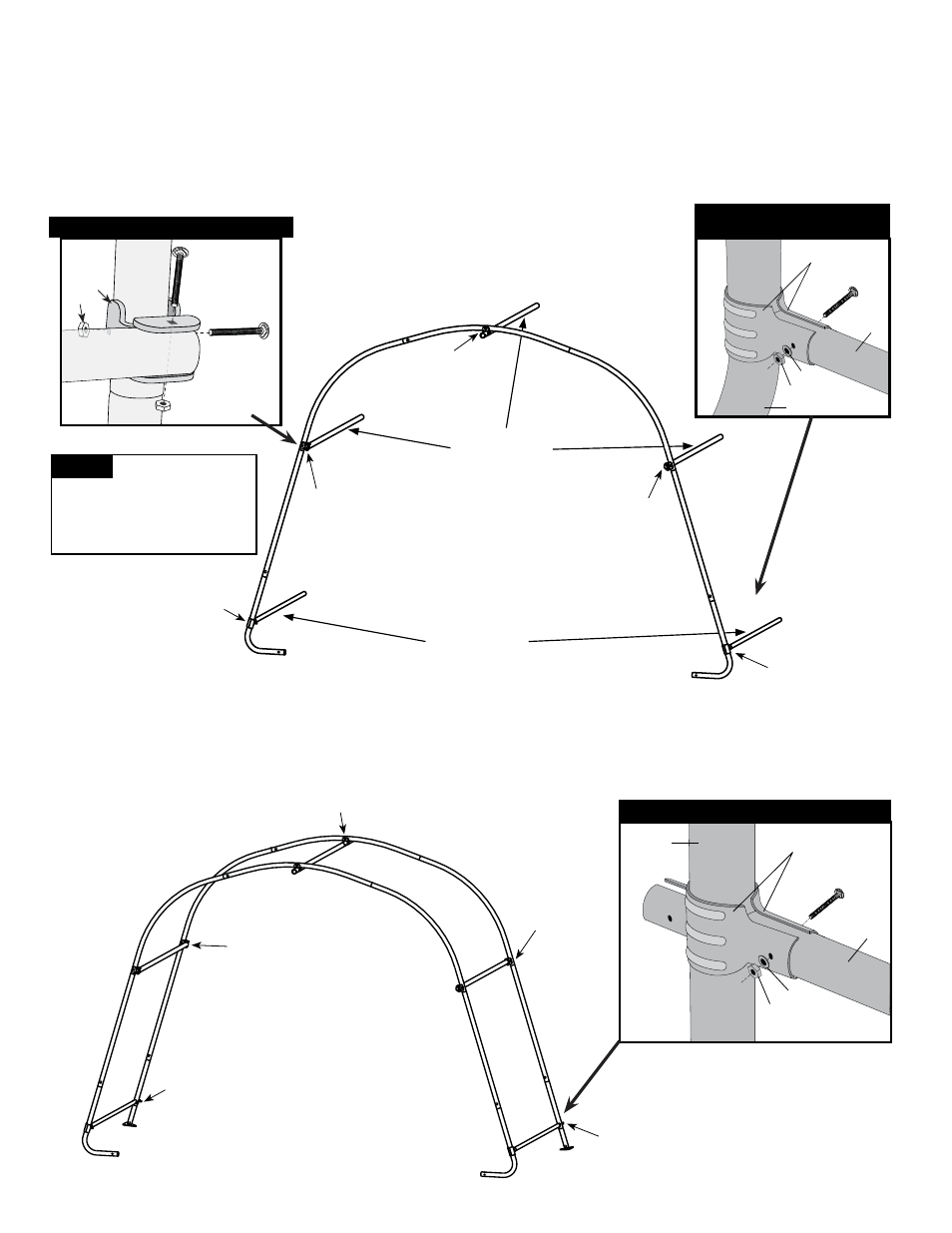

3. conecTAR BARRA TRAnsVeRsAl Y los TUBos De lA cUBIeRTA
De lA cosTIllA FRonTAl
4. conecTAR lA pRIMeRA cosTIllA Del cenTRo Del cosTIllA
Del FRenTe
802695 802695
13202
802129
800939
800939
800939
800939
800939
800939
13201
13201
802129
802129
Costilla del Extremo
Cubierta Rail Abrazaderas
13202
A. Coloque una barra de la cubierta (# 802695) en cada pata y asegúrelo con una abrazadera de la cubierta
como se muestra.
Sólo apriete a mano los pernos!
B. Deslice las barras de la cubierta por lo que son 8 pulgadas arriba de la tierra.
ShelterLock ® conexiones utilizan # 03032 (1 7
/
8
pu.) pernos. Cubierta barra conexiones de abrazadera
utilizar # 10115 (1 5
/
8
pu.) Pernos.
ShelterLock ® conexiones utilizan # 03032 (1 7
/
8
pu.) pernos. Cubierta rail conexiones de abrazadera utilizar #
10115 (1 5
/
8
pu.) Pernos.
Barras de la
Cubierta
Barras
Transversales
ShelterLock ® Costilla del Extremo Conexión
Costilla del Centro Cubierta Barra Abrazaderas
La cabeza de los
pernos en las costillas del
extremo debe estar orientada
hacia el exterior para evitar
daños en su cubierta.
noTA:
