Page 20 05_62780_62783_0B
CORRECT
802695
INCORRECT

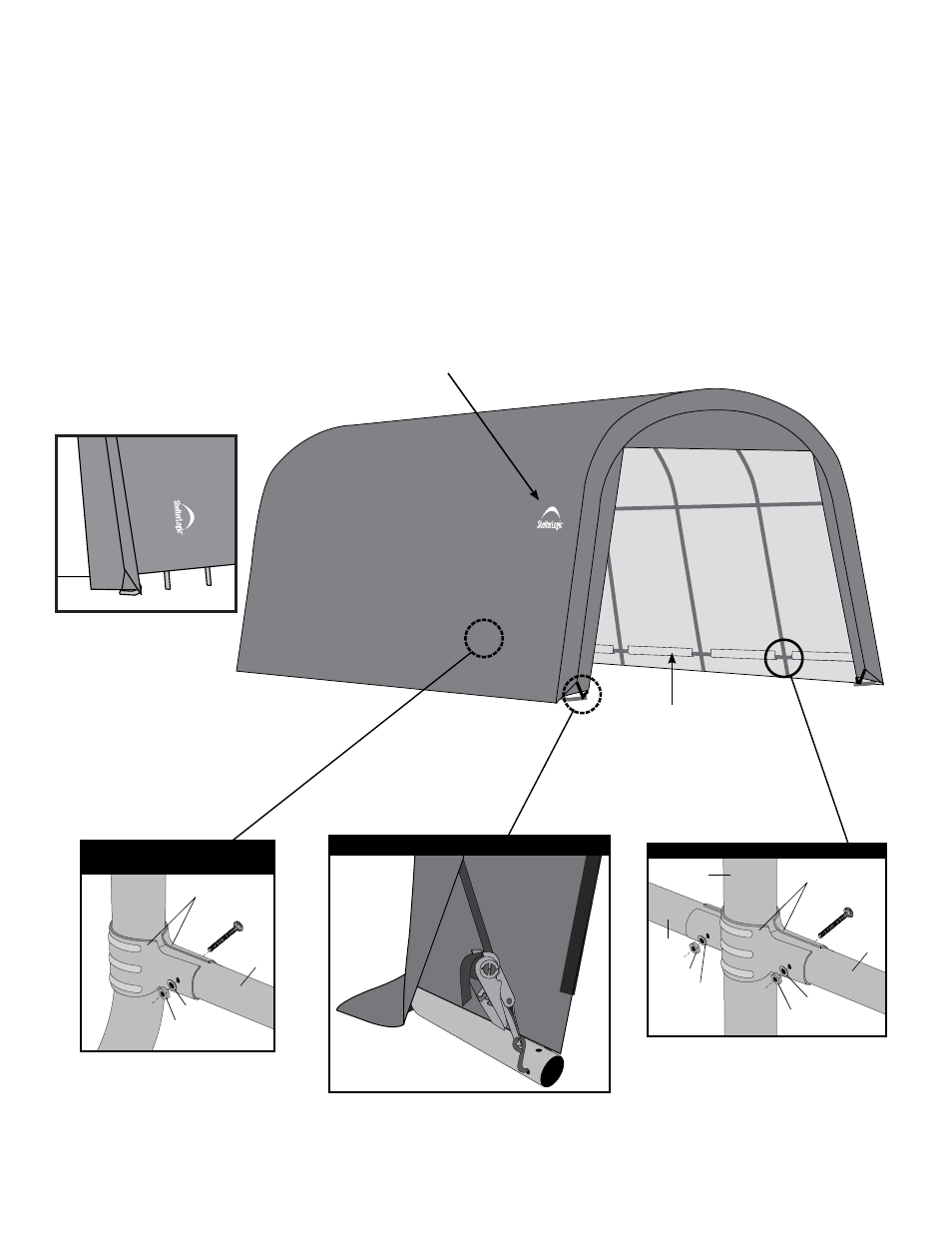

10. InsTAlleZ lA ToIle eT les RAIls De ToIle
A. Étalez la toile sur le sol à côté de l’armature en plaçant l’intérieur de la toile (côté avec les fourreaux pour
tuyaux) vers le bas et la courroie avant et arrière vers les coins de l’abri. Placez la toile sur l’armature.
B. Insérez le crochet en « S » du cliquet dans le trou pratiqué dans le montant recourbé. Insérez la courroie
dans la bobine du cliquet et tirez sur la courroie. Actionnez le cliquet de sorte que la courroie se chevauche
elle-même.
C. Débranchez les rails de toile et insérez-les dans les fourreaux de la toile à chaque montant, puis rebran-
chez-les à l’aide des raccords à chaque montant. Répétez cette étape de l’autre côté. Appuyez sur les rails de
toile pour tendre cette dernière avant de serrer les boulons complètement.
D. Vérifiez les cliquets et les traverses chaque mois pour vous assurer que la toile est bien tendue.
REMARQUE: Le logo ShelterLogic ® doit être
orienté comme le montre l’illustration ci-dessous.
RAILS DE TOILE
10115
802695
13202
800958
01011
01010
10115
802695
802695
13201 800923
01010
01011
01010
01011
Raccords de Rail de Toile pour Nervure Centrale Raccords de Rail de Toile pour
Nervure D’extrémité
Courroie et Cliquets Retenant la Toile
