Page 16 05_62780_62783_0B
802130

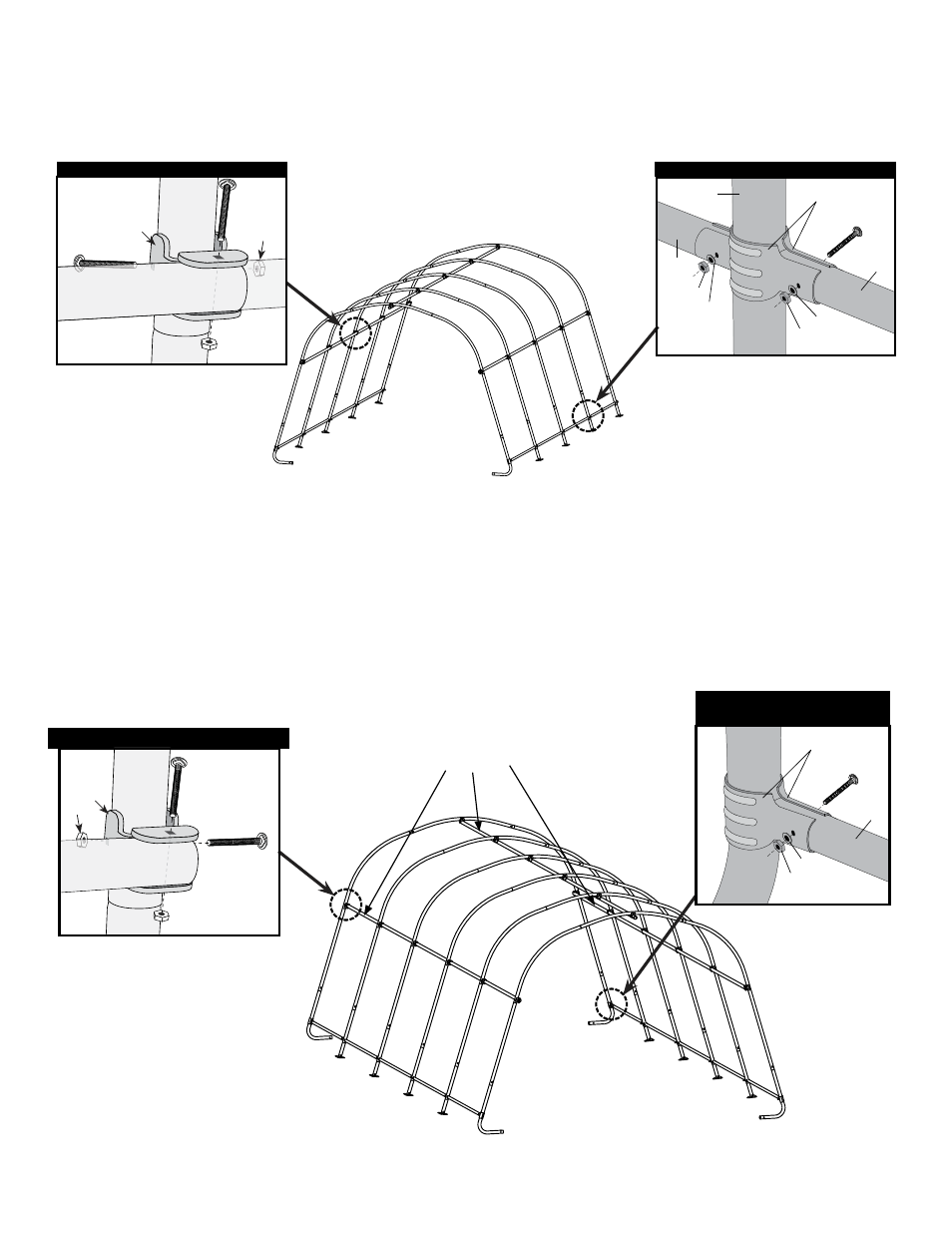

5. FIXeZ les AUTRes neRVURes cenTRAles
Pour fixer les raccords ShelterLock ® , utilisez les Boulons n° 03032 (1 7
/
8
po) et n° 10115 (1 5
/
8
po).
Les traverses sont orientées vers l’intérieur de l’abri.
10115
802695
802695
13201 800923
01010
01011
01010
01011
Raccords de Rail de Toile pour Nervure Centrale Raccord ShelterLock ® pour Nervure Centrale
03032
800939
03032
01010
01010
800920
802129
800921
6. FIXeZ lA neRVURe ARRIÈRe
Pour fixer les raccords ShelterLock ® , utilisez les Boulons n° 03032 (1 7
/
8
po) et n° 10115 (1 5
/
8
po).
Raccord ShelterLock ® pour Nervure D’extrémité
03032
800939
03032
01010
01010
800920
802130
800921
10115
802695
13202
800958
01011
01010
Raccords de Rail de Toile pour
Nervure D’extrémité
