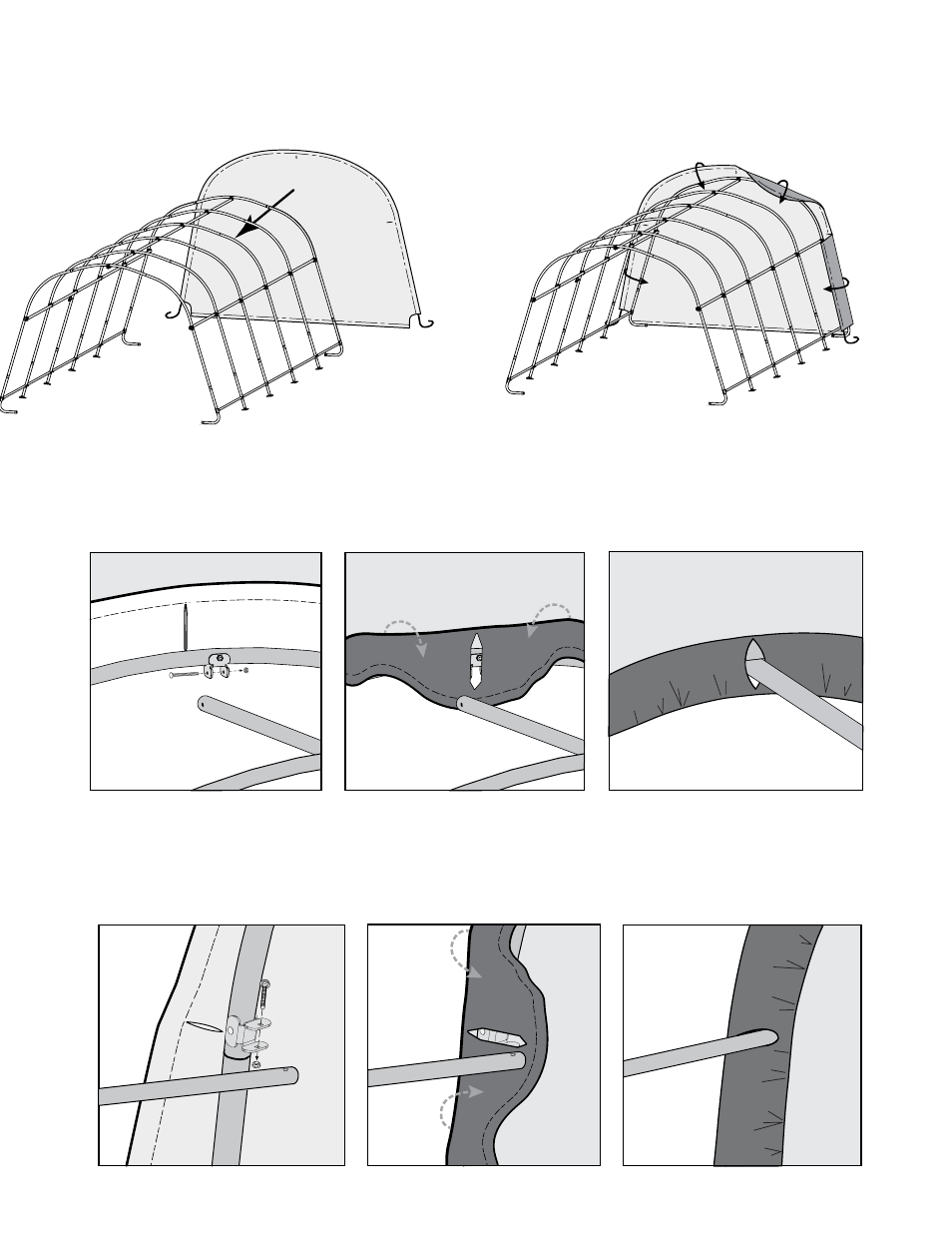

9. InsTAllATIon DU pAnneAU De poRTe eT DU pAnneAU ARRIÈRe
A. (1) Placez le panneau d’extrémité dans le haut au centre en orientant la surface interne vers l’intérieur
de l’abri. ( 2) Faites passer les rebords du panneau de toile autour de la nervure d’extrémité et alignez les
traverses avec les fentes pratiquées dans la toile.
B. (1) Débranchez la traverse supérieure (tuyau horizontal allant de l’avant à l’arrière dans le haut) de la
nervure d’extrémité. ( 2) Tirez le panneau d’extrémité par-dessus la nervure d’extrémité et faites passer
l’extrémité de la traverse dans la fente pratiquée dans le panneau. ( 3) Fixez la traverse supérieure à la
nervure d’extrémité.
C. (1) Débranchez la traverse latérale de la nervure d’extrémité. Laissez la pièce ShelterLock ® fixée à la nervure
avec le boulon.
( 2) Tirez le panneau d’extrémité par-dessus la nervure d’extrémité et faites passer l’extrémité de la traverse
dans la fente pratiquée dans le panneau.
( 3) Fixez la traverse latérale à la nervure d’extrémité.
