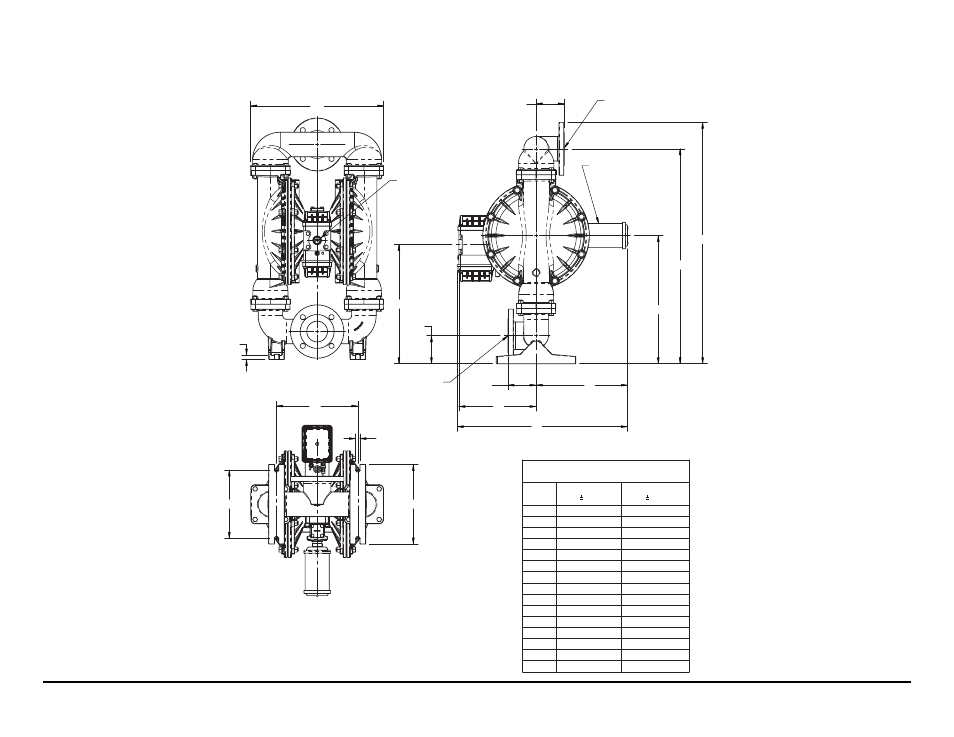

Dimensions: RS30 Metallic ANSI Style Flange Connections
P
K
AIR INLET
1" NPT
Q
N
L
M
A
B
F
H
G
H
C
D
E
F
SUCTION PORT
3" ANSI STYLE CONNECTION
DISCHARGE PORT
3" ANSI STYLE CONNECTION
1" NPT HIGH FLOW
EXHAUST MUFFLER
BOTH SUCTION AND DISCHARGE PORTS ARE
AVAILABLE WITH 3" DIN STYLE CONNECTIONS
General Table
English
.125
Metric
3mm
A
4.13
105
B
17.60
447
C
18.93
481
D
31.75
806
E
35.66
906
F
4.15
105
G
11.40
290
H
13.50
343
J
25.16
639
K
19.65
499
L
10.13
257
M
12.00
305
N
11.75
299
P
.68
17
Q
.62
16
