Digital Video Recorder User Manual

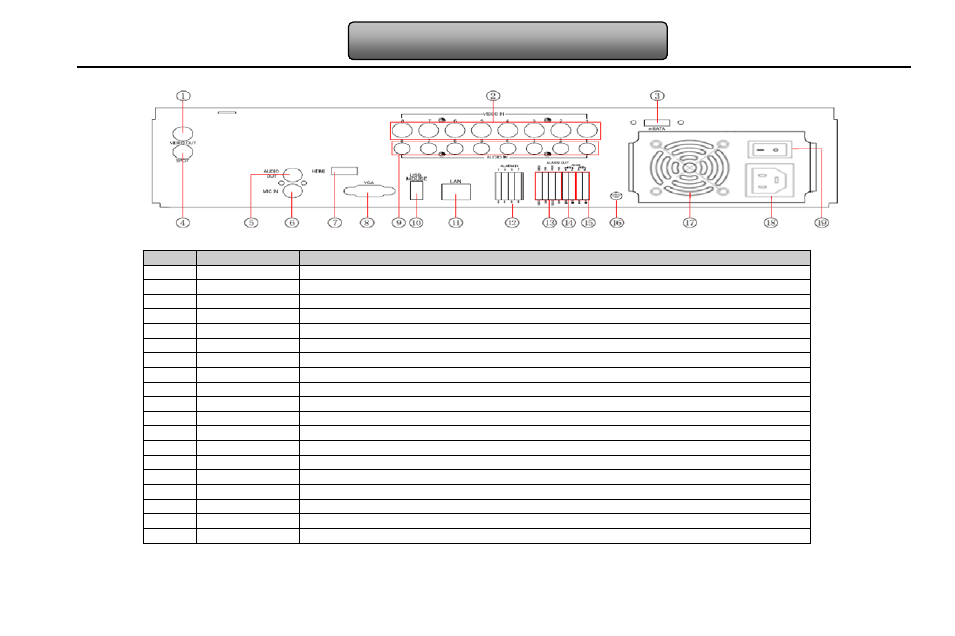

The rear Panel interface for 8-ch is shown as Fig 2.6:
Fig 2.4 Rear Panel for 8-ch
Item
Name
Description
1
Video out
Connect to monitor
2
Video in
Video input channels from 1-8
3
E-SATA
Connect to HDD for backup (optional)
4
Spot out
Connect to monitor as an AUX output channel by channel. Only video display, no menu show
5
Audio out
Audio output, connect to the sound box
6
MIC IN
Talk
7
HDMI port
Connect to high-definition display device (optional)
8
VGA port
VGA output, connect to monitor
9
Audio in
8 CH Audio input
10
USB port
Connect to USB mouse
11
LAN
Network port
12
Alarm in
Connect to external sensor1-8
13
Alarm out
4ch relay output. Connect to external alarm.
14
P/Z
Connect to speed dome
15
K/B
Connect to keyboard
16
GND
Grounding
17
FAN
For cooling the device
18
Power input
AC 110V-220V
19
Power switch
Switch on/off
The rear Panel interface for 16-ch is shown as Fig 2.7:
