DEUTSCH BETRIEBSANLEITUNG
6 146 0790 000(4)2007-03 A SW 850S P
MASCHINENBESCHREIBUNG

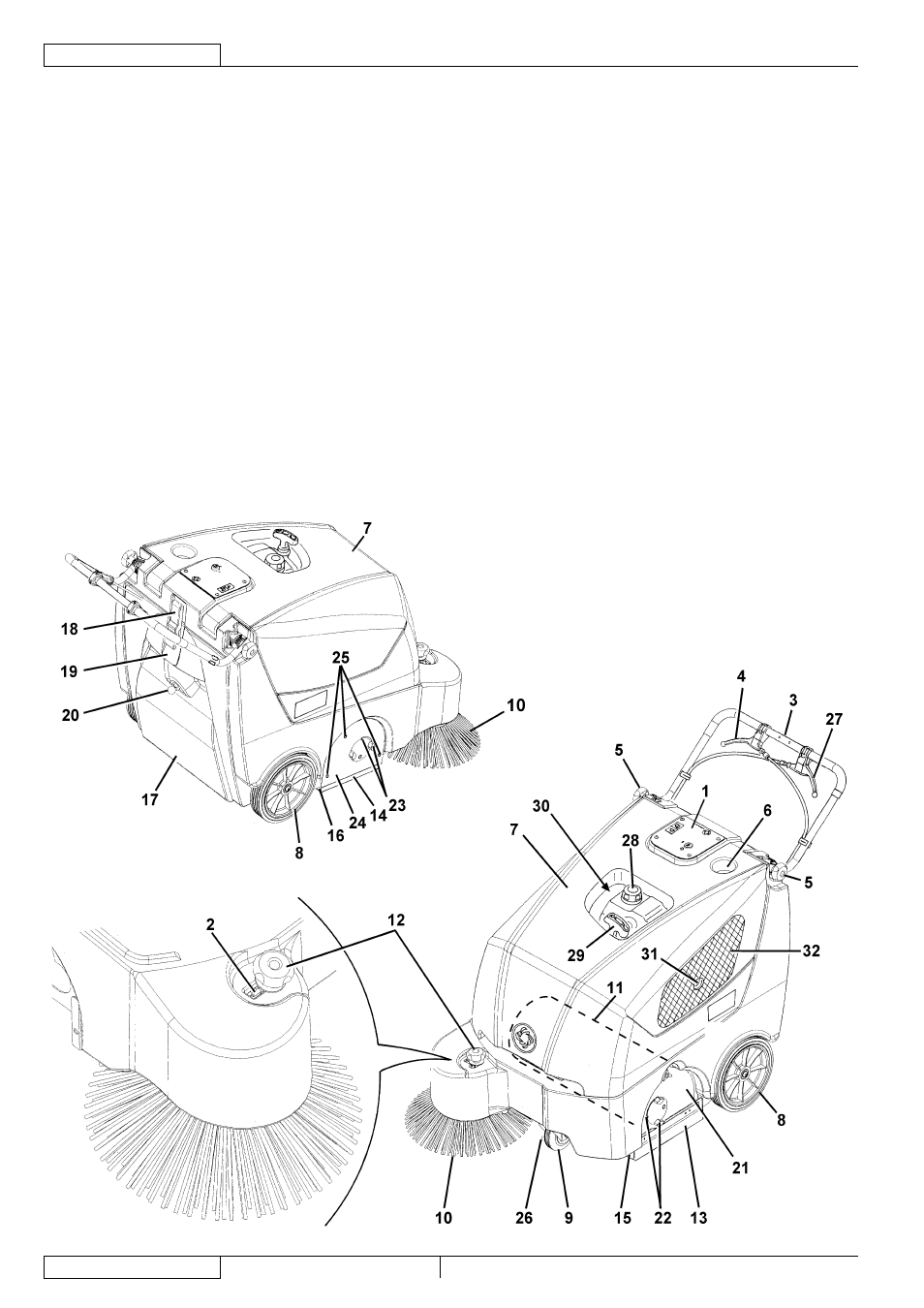

MASCHINENAUFBAU
Schalttafel
Befestiger gehobener Seitenbesen
Lenkstange
Betätigungshebel
Einstellknöpfe für Lenkstangenneigung
Handschuhfach
Haube
Antriebsräder hinten auf feststehender Achse
Vorderrad lenkbar
Seitenbesen
Hauptkehrwalze
Knopf für Heben und Höheneinstellung des Seitenbesens
Seitenfl ap links
Seitenfl ap rechts
Vorderfl ap
Hinterfl ap
Abfallbehälter
Haken Abfallbehälter
Griff Abfallbehälter 1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19. Griff Handfi lterrüttler
Entfernbare Klappe Hauptkehrwalze
Linker Regler Hauptkehrwalzenhöhe
Rechter Regler Hauptkehrwalzenhöhe
Rechte Klappe Hauptkehrwalze
Befestigungsschrauben rechter Klappe Hauptkehrwalze
Pedalbremse an Vorderrad (Option)
Flap-Hebel vorn
Kraftstofftankdeckel
Startergriff
Zugriffbereich für Kraftstoffhahn und Kaltstartvorrichtung
Auspuffrohr Motor
Belüftungsgitter Motor 20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
