MANUEL D'UTILISATION FRANÇAIS
SW 850S P 146 0790 000(4)2007-03 A 19
Volet gauche
Ouvrir le coffre (7), desserrer le pommeau (A, Fig. 18) et
enlever le couvercle gauche (A, Fig. 19) du balai central,
en le pressant vers le bas pour dégager les dispositifs de
retenue (B).
Régler la hauteur du volet gauche (C, Fig. 19) en utilisant
ses orifi ces oblongs (D).
Pour la repose, exécuter les étapes 5 et 6 dans l'ordre
inverse.
Volet droit
Enlever le balai central comme indiqué au paragraphe
spécifi que.
Enlever la courroie (57) du balai central de la poulie (61) ;
pour faciliter l’opération, tourner la poulie (61) en agissant
manuellement sur le ventilateur (64).
Enlever les vis (25), puis enlever le couvercle droit (24)
avec la courroie (57).
Régler la hauteur du volet (A, Fig. 20) en utilisant ses
orifi ces oblongs (B).
Pour la repose, exécuter les étapes 8, 9 et 10 dans l'ordre
inverse.
Contrôle des volets avant et arrière
Enlever le balai central comme indiqué au paragraphe
spécifi que.
Contrôler l'intégrité des volets avant (A, Fig. 21) et arrière
(B).
Remplacer les volets en présence de coupures (A, Fig.
15) supérieures à 20 mm ou de rupture / déchirures (B)
supérieures à 10 mm (pour le remplacement des volets, se
référer au manuel d’entretien).
Contrôler que :
le volet avant (A, Fig. 17) touche légèrement le sol
et que, de toute façon, il ne se détache pas du sol
(comme indiqué dans la fi gure).
le volet arrière (A, Fig. 16) se trouve à une hauteur du
sol comprise entre 0 et 3 mm (comme indiqué dans la
fi gure).
Si besoin est, régler la hauteur des volets en utilisant les
orifi ces oblongs sur les vis (C et D, Fig. 19).
Actionner le levier (27) du volet avant et contrôler que le
volet avant (A, Fig. 22) tourne vers le haut d'environ 90°
(voir la fi gure) ; relâcher le levier (27) et contrôler que le
volet revient à la position initiale et qu'il ne reste pas dans
une position intermédiaire. Si besoin est, pour le réglage
ou le remplacement du câble de commande du volet
avant, se référer au manuel d'entretien.
Pour la repose, procéder dans l'ordre inverse de la
dépose.
S311471

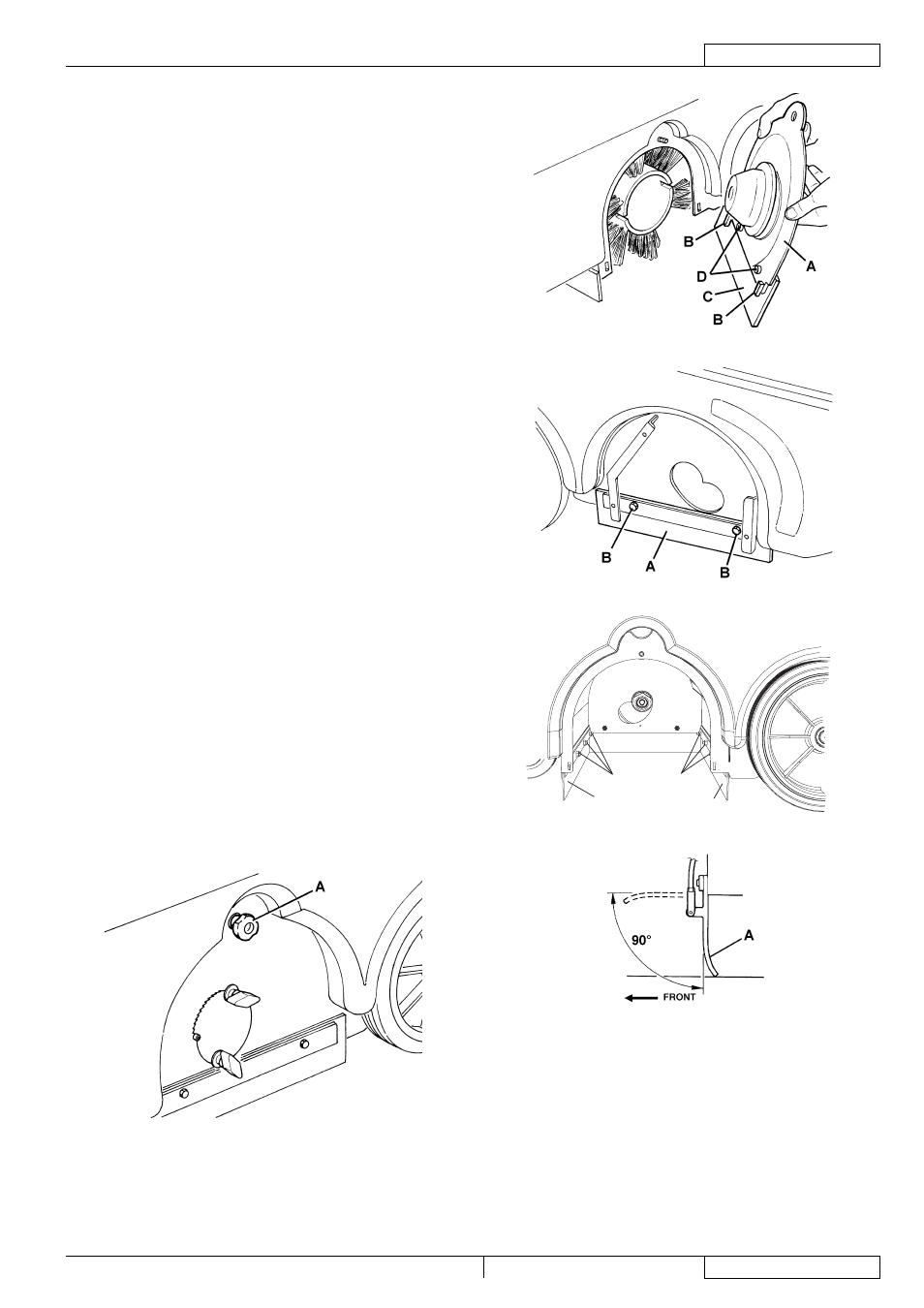

Figure 18
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
•
•
17.
18.
19.
S311472
Figure 19
S311473
Figure 20
A
C D
B
S311474
Figure 21
S311475
Figure 22
CONTROLE DU FONCTIONNEMENT DE
L'INTERRUPTEUR DE SECURITE OUVERTURE
DU COFFRE
Avec le moteur en marche, ouvrir légèrement le coffre (7) et
contrôler si le moteur s'arrête immédiatement.
Au cas où, en ouvrant le coffre (7), le moteur ne s'arrête pas,
s’adresser immédiatement à un Service après-vente autorisé ou
à un revendeur agréé.
