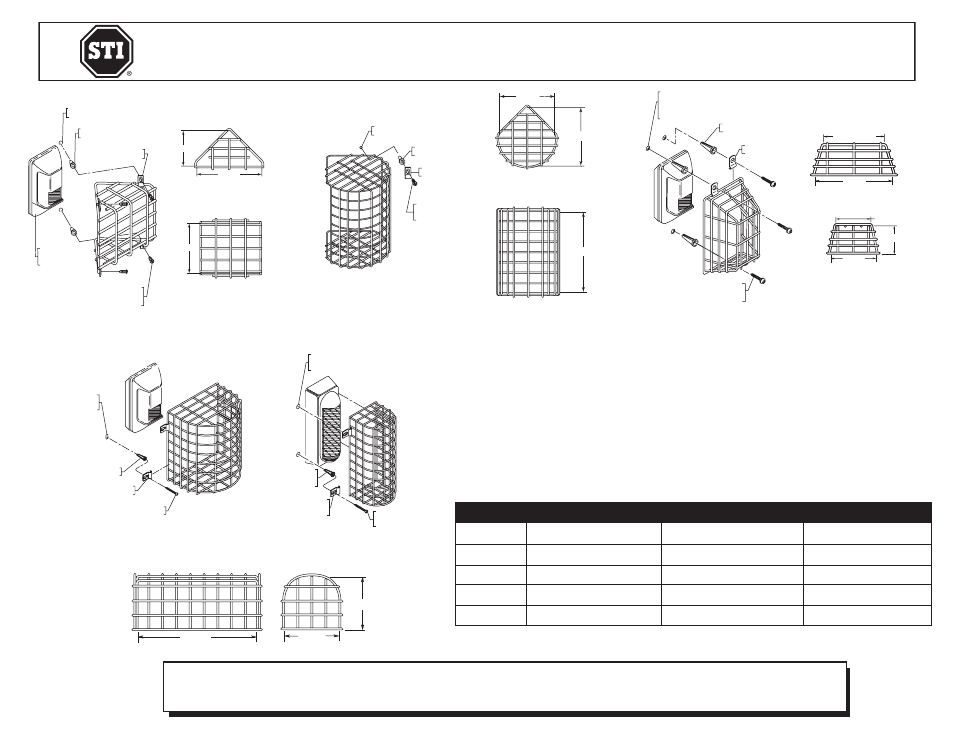

INSTALACIÓN DEL DAMAGE STOPPER ® DE STI PARA DETECTORES DE MOVIMIENTO
All specifications and information shown were current as of publication, and are subject to change without notice.
9618 SEPT2009
Safety Technology International, Inc.
2306 Airport Road • Waterford, Michigan 48327-1209
Phone: 248-673-9898 • Fax: 248-673-1246
Toll Free: 800-888-4784 • E-mail: [email protected]
Web: www.sti-usa.com
Safety Technology International (Europe) Ltd.
Unit 49G Pipers Road • Park Farm Industrial Estate • Redditch
Worcestershire • B98 0HU • England • Tel: 44 (0) 1527 520 999
Fax: 44 (0) 1527 501 999 • Freephone: 0800 085 1678 (UK only)
E-mail: [email protected] • Web: www.sti-europe.com
PERFORE (4) AGUJEROS DE
6,3mm (0,25 pulg.)
19018 ANCLAJE
SE SUMINISTRAN (4)
19020 ABRAZADERA
SE SUMINISTRAN (4)
19033 TORNILLO
#10 x 1,5 pulg.
SE SUMINISTRAN (4)
DISPOSITIVO DE
ADVERTENCIA
EXISTENTE
PROFUNDIDAD
ANCHO
VISTA DE FRENTE
ALTURA
VISTA SUPERIOR
P
I
R
D
E
T
E
C
T
O
R
PERFORE (4)
AGUJEROS DE
6,3mm (0,25 pulg.)
19018
ANCLAJE SE
SUMINISTRAN (4)
19020
ABRAZADERA SE
SUMINISTRAN (4)
19033 TORNILLO
#10 x 1,5 pulg.
SE SUMINISTRAN (4)
19018 ANCLAJE
SE SUMINISTRAN (4)
19020 ABRAZADERA
SE SUMINISTRAN (4)
19033 TORNILLO
#10 x 1,5 pulg.
SE SUMINISTRAN (4)
PERFORE (4) AGUJEROS DE
6,3mm (0,25 pulg.)
ANCHO
ALTURA
PROFUNDIDAD
VISTA SUPERIOR
SVISTA DE FRENTE
19033 TORNILLO #10 x 1,5 pulg.
SE SUMINISTRAN (4)
PERFORE (4)
AGUJEROS DE
6,3mm (0,25 pulg.)
19018 ANCLAJE
SE SUMINISTRAN (4)
19020 ABRAZADERA
SE SUMINISTRAN (4)
VISTA LATERAL
ALTURA
PROFUNDIDAD
VISTA DEL EXTREMO
ANCHO
PERFORE (4)
AGUJEROS
DE 6,3mm
(0,25 pulg.)
19033 TORNILLO
#10 x 1,5 pulg.
SE SUMINISTRAN (4)
19018 ANCLAJE
SE SUMINISTRAN (4)
19020 ABRAZADERA
SE SUMINISTRAN (4)
124mm
(4,875 pulg.)
ALTURA
VISTA LATERAL
83mm
(3,25 pulg.)
ANCHO
PROFUNDIDAD
VISTA DEL EXTREMO
STI-9618 STI-9619 STI-9620
STI-9621 STI-9622
INSTALACIÓN
1. Centre la guarda de alambre sobre el detector de movimiento existente.
2. Marque y perfore (4) agujeros de montaje (vea el tamaño en el dibujo).
Tirafondos - Si se usan tarugos con tornillos tirafondo, asegúrese que el
tarugo esta a ras de la superficie. Posicione la guarda, inserte los tirafondos y
apriételos. Debe elegirse la longitud del tirafondos para asegurarse que la rosca
haga buen contacto con el anclaje.
3. Para instalaciones que requieren elementos de fijación inviolables ordene los
tornillos de acero inoxidable SUB 81 y la punta N° 19038
Modelo Altura Ancho Profundidad
STI-9618 117 mm (4,62 pulg.) 136 mm (5,37 pulg.) 76 mm (3,0 pulg.)
STI-9619 196 mm (7,75 pulg.) 136 mm (5,37 pulg.) 142 mm (5,62 pulg.)
STI-9620 158 mm (6,25 pulg.) 102 mm (4,0 pulg.) 57 mm (2,25 pulg.)
STI-9621 178 mm (7,0 pulg.) 146 mm (5,75 pulg.) 114 mm (4,5 pulg.)
STI-9622 222 mm (8,75 pulg.) 102 mm (4,0 pulg.) 95 mm (3,75 pulg.)
Formulario de garantía electrónica en www.sti-usa.com/wc14.
