STI 7535 User Manual
Page 2

Safety Technology International, Inc.
2306 Airport Road • Waterford, Michigan 48327-1209
Phone: 248-673-9898 • Fax: 248-673-1246
Toll Free: 800-888-4784 • E-mail: [email protected]
Web: www.sti-usa.com
Safety Technology International (Europe) Ltd.
Unit 49G Pipers Road • Park Farm Industrial Estate • Redditch
Worcestershire • B98 0HU • England • Tel: 44 (0) 1527 520 999
Fax: 44 (0) 1527 501 999 • Freephone: 0800 085 1678 (UK only)
E-mail: [email protected] • Web: www.sti-europe.com

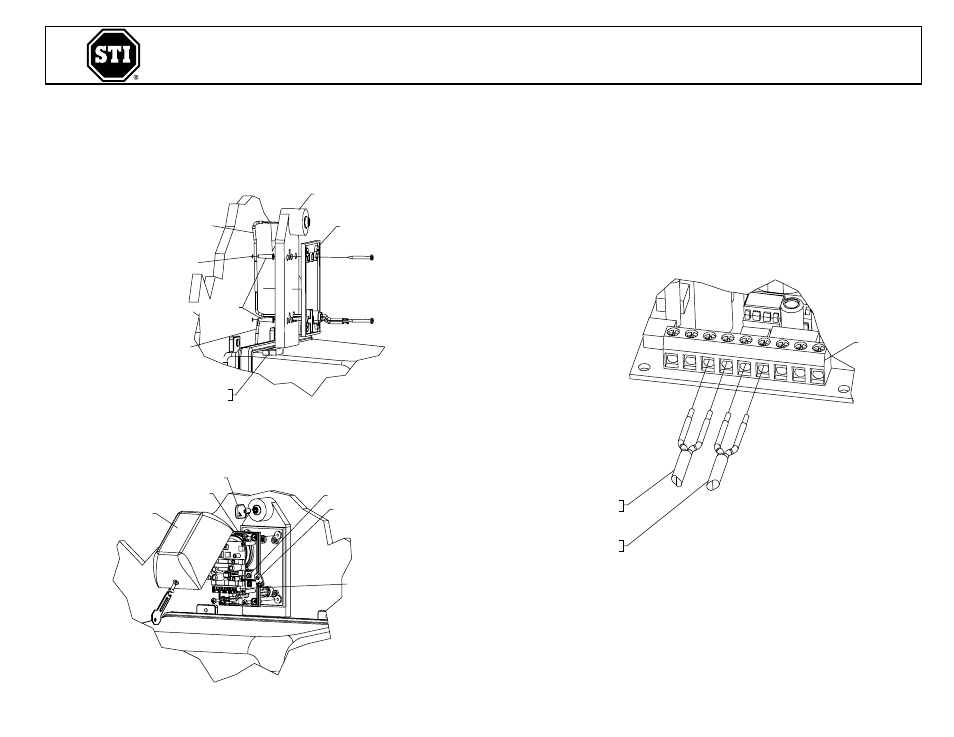

TERMINAL STRIP
BATTERY CONNECT
9 VDC BATTERY
#801 KEY
ELECTRONICS
LENS COVER
REED SWITCH AND MAGNET
(INSTALL INSIDE CABINET)
REED SWITCH WIRE
19018 ANCHOR #8–10
3/16 DIAMETER HOLE (2) PLACES
KEY SWITCH WIRE
09723 KEY SWITCH PLATE
BASE PLATE
TERMINAL STRIP
REED SWITCH WIRE
(NOT POLARITY SENSITIVE)
KEY SWITCH WIRE
(NOT POLARITY SENSITIVE)
DC IN
+
-
KEY
SWITCH
ALARM
SWITCH
NC COM NO
INSTALL PLASTIC ANCHORS INTO WALL.
ROUTE KEY SWITCH AND REED SWITCH WIRES FROM BEHIND KEY SWITCH PLATE
THROUGH HOLES IN BOTH PLATES (AS SHOWN).
ATTACH BOTH PLATES TO WALL WITH (2) #8 x 1-1/4 in. SCREWS.
(BE SURE ALL WIRES ARE PROTECTED FROM VIEW BEHIND KEY SWITCH PLATE.)
STEP 4
FEED WIRES THROUGH ELECTRONICS PLATE
MOUNT ELECTRONICS TO BASE PLATE.
CONNECT REED SWITCH WIRES TO TERMINAL STRIP.
CONNECT BATTERY.
INSTALL LENS COVER.
CLOSE CABINET DOOR.
TURN KEY SWITCH ON.
OPEN CABINET DOOR TO TEST.
STEP 5
MAY 2008
7535AED QUICK INSTALL
