Esp a ñ ol – Pfister RT6-3DFC User Manual
Page 8

ESPAÑOL
ESP
A
Ñ
OL
12
10
11
13

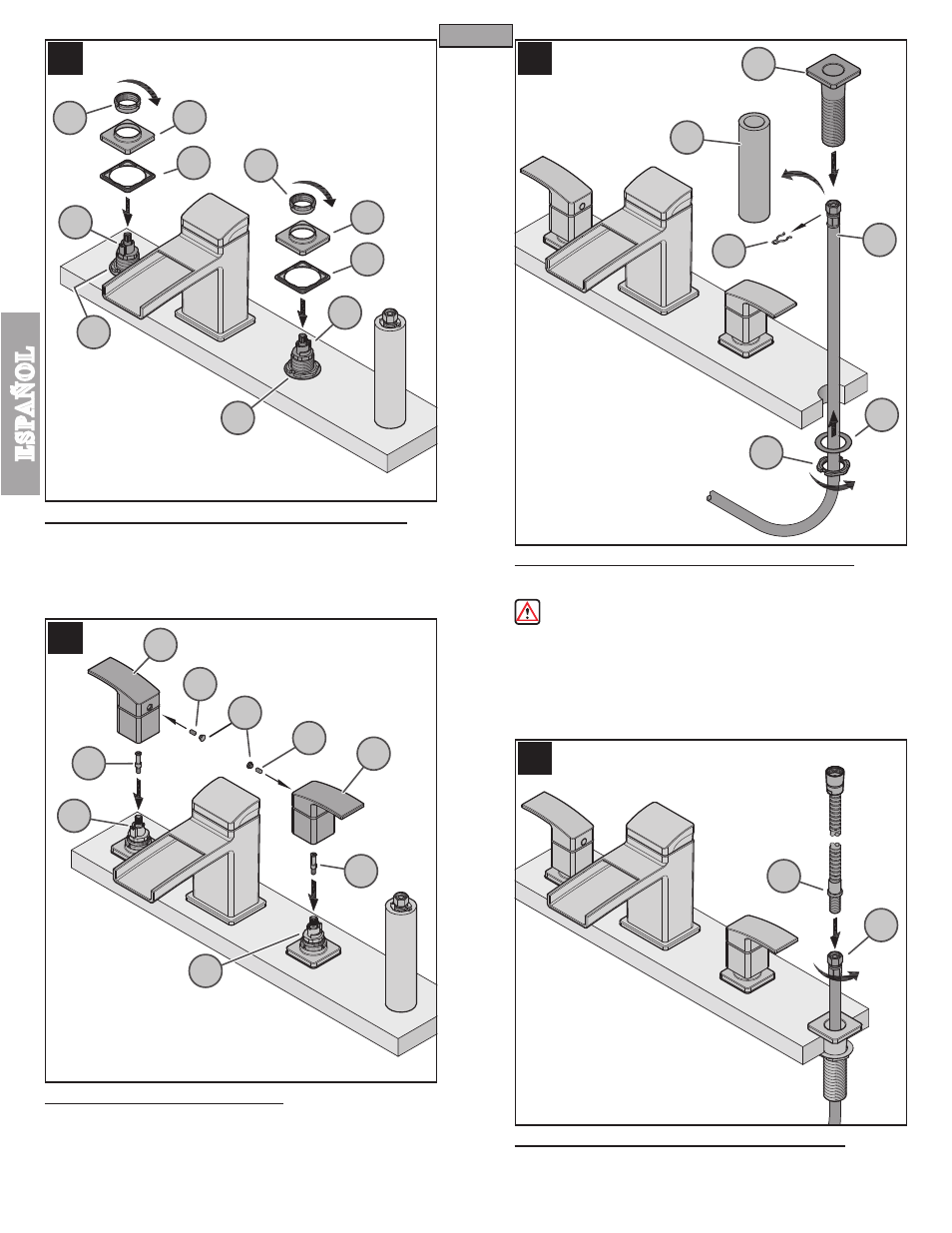

10 INSTALACIÓN DEL PLATILLO DE LAS VÁLVULAS
Coloque la base plástica (10A) y el platillo (10B) sobre el cuerpo de las válvulas (10C),
cubriendo las arandelas del cuerpo de las válvulas (10D). Asegúrelos enroscando la
tuerca plástica (10E) sobre el cuerpo de la válvula (10C).
11 INSTALACIÓN DE LAS MANIJAS
Antes de continuar, los vástagos de las válvulas (11B) deben estar en la posición
“cerrada”.
Enrosque el extensor del vástago (11A) sobre los vástagos de las válvulas (11B).
Introduzca el centro de la base de las manijas (11C) en los vástagos de las válvulas
(11B) y apriete los tornillos de ajuste (11D). Asegúrese de que los tornillos de ajuste
(11D) estén bien fijados a las manijas (11A). Coloque el botón (11E).
12 INSTALACIÓN DE LA GUÍA DE LA MANGUERA
Retire el clip (12A) y la pieza de protección para la pared (12B) de la manguera del
rociador (12C).
No permita que la manguera del rociador (12C) se suelte y se vaya dentro
de la plataforma.
Por abajo de la plataforma, deslice la arandela (12D) y la tuerca de retención (12E)
dentro de la manguera del rociador (12C) como se ilustra. Desde arriba de la plataforma,
introduzca la guía de la manguera (12F) en la manguera del rociador (12C) y colóquela
dentro del orificio lateral. Por abajo de la plataforma, atornille la tuerca de retención
(12E) para fijar la guía de la manguera (12F).
13 CONEXIÓN DE LA MANGUERA DECORATIVA
Cubra con cinta de plomería de PTFE el extremo roscado de la manguera decorativa
(13A) siguiendo las instrucciones del fabricante. Inserte en la manguera del rociador
(12B) la manguera decorativa (13A).
8
12F
12B
12A
12C
12D
12E
10E
10B
10A
10C
10D
10D
10C
10E
10A
10B
11A
11A
11B
11B
11C
11C
11D
11D
11E
13A
13B
