INSTALACIÓN EN PARED GRUESA INSTALACIÓN EN PARED DELGADA
6
7
8
9
Continúe con el paso 10
DETÉNGASE

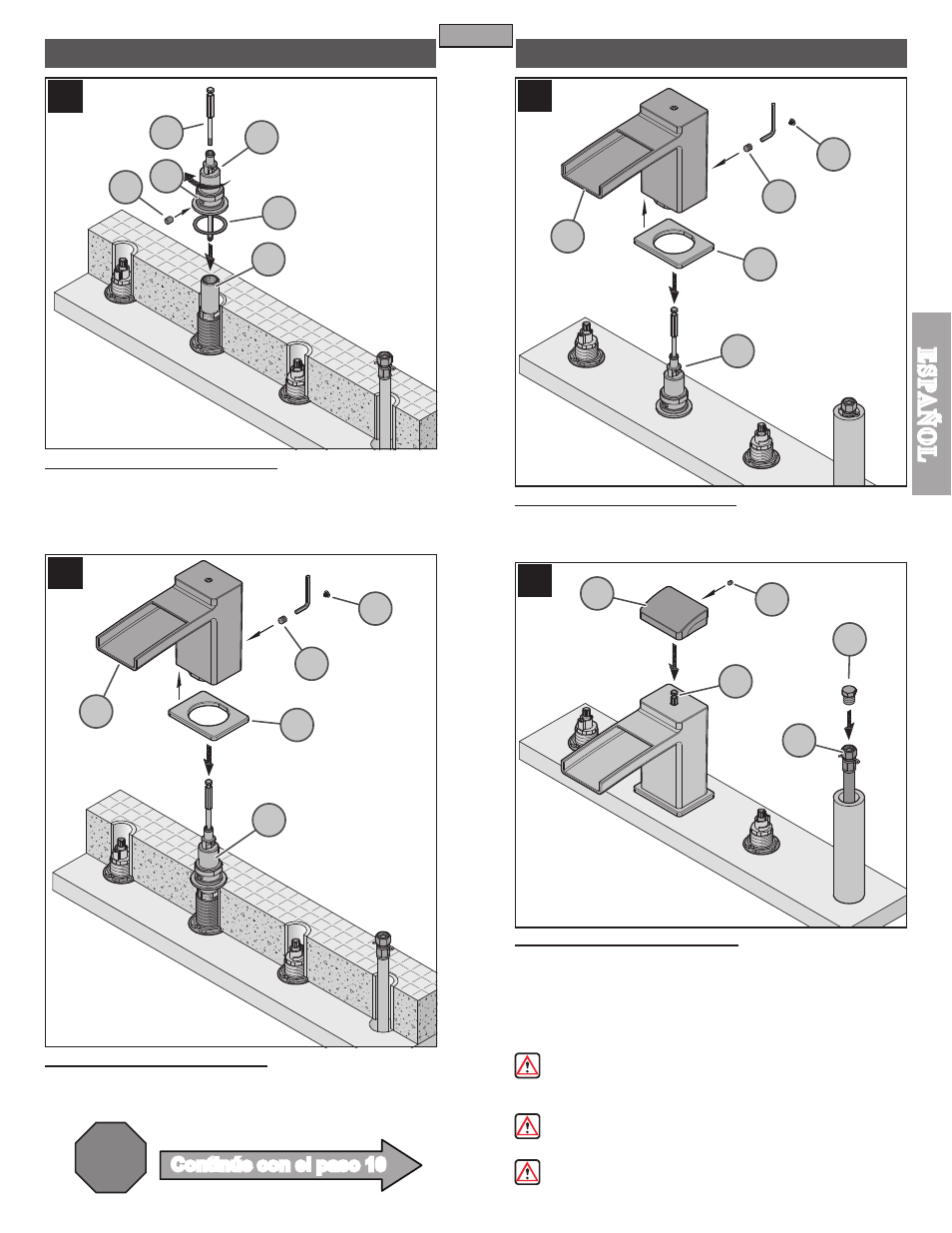

6 INSTALACIÓN DEL DESVIADOR
Viendo la plataforma desde arriba, coloque la arandela (6A) y deslice y enrosque el
cuerpo del desviador (6B) sobre la base principal (6C). Asegúrese de colocar el cuerpo
del desviador (6B) con el orificio para el tornillo de ajuste (6D) orientado hacia la tina.
Fije el cuerpo del desviador (6B) con el tornillo de ajuste (6E). Enrosque la varilla (6F)
dentro del cuerpo del desviador (6B).
7 INSTALACIÓN DEL SURTIDOR
Coloque la base (7A) sobre cuerpo del desviador (7B). Ensamble y alinee el surtidor de
conexión rápida (7C) sobre el cuerpo del desviador (7B) y apriete el tornillo de ajuste
(7D). Coloque el botón (7E).
8 INSTALACIÓN DEL SURTIDOR
Coloque la base (8A) sobre cuerpo del desviador (8B). Ensamble y alinee el surtidor de
conexión rápida (8C) sobre el cuerpo del desviador (8B) y apriete el tornillo de ajuste
(8D). Coloque el botón (8E).
9 INSTALACIÓN DE LA PERILLA
Coloque la perilla (9A) en el vástago del desviador (9B) y apriete el tornillo de ajuste
(9C) como se ilustra. Asegúrese de que el tornillo de ajuste (9C) esté bien fijado a la
perilla (9A).
Para realizar una prueba de presión: Tape la manguera del rociador (9D) con el
tapón (9E) (suministrado con Rough-In 0X6-44). Haga correr el agua y lleve a cabo la
prueba de presión. Verifique que no haya fugas.
ADVERTENCIA: El resultado de la prueba de presión no debe ser superior
a 1724 kPa (250 PSI). Asegúrese de que la presión entre las entradas de agua fría y
caliente esté equilibrada.
ADVERTENCIA: La presión diferencial de las entradas de agua fría y caliente
no debe ser superior a 689 kPa (100 PSI).
PRECAUCIÓN: Retire lentamente el tapón (9E) para liberar la presión.
