Pfister 048-CNFC User Manual
Page 9
9
et retirez la poignée (2). Retirez le couvercle en forme de
dôme (3) en dévissant dans le sens antihoraire. Retirez
soigneusement la cartouche (4) en la tirant vers le haut à
un angle droit. Réassemblez la valve en suivant les étapes
à l'inverse.
D
2
3
4
1
E
5
6
7
F
1
2
3
4
1
3
2
C
ATTENTION : entretien
DÉMONTAGE
1. Il se peut que les pièces de rechange soient disponibles
dans le magasin dans lequel le mélangeur a été
acheté.
2. Lorsque des pièces de rechange ne sont pas disponibles,
bien vouloir contacter le département du service après-
vente de Price Pfister par courrier ou par téléphone.
3. Toujours couper les arrivées d’eau et dépressuriser
avant de travailler sur le mélangeur.
REMARQUE : entretien des garnitures
Instructions de nettoyage :
N’utiliser qu’un chiffon humide pour nettoyer et polir toutes
les manettes et ornementations décoratives. L’utilisation de
pâte à polir, de détergents, de produits nettoyants abrasifs, de
solvants organiques ou d’acide peut endommager ces pièces.
L’utilisation d’autre chose qu’un chiffon humide annulera
la garantie !
Garnitures spéciales : les garnitures contenant de la porcelaine
ou une autre substance similaire ne sont pas acceptables dans

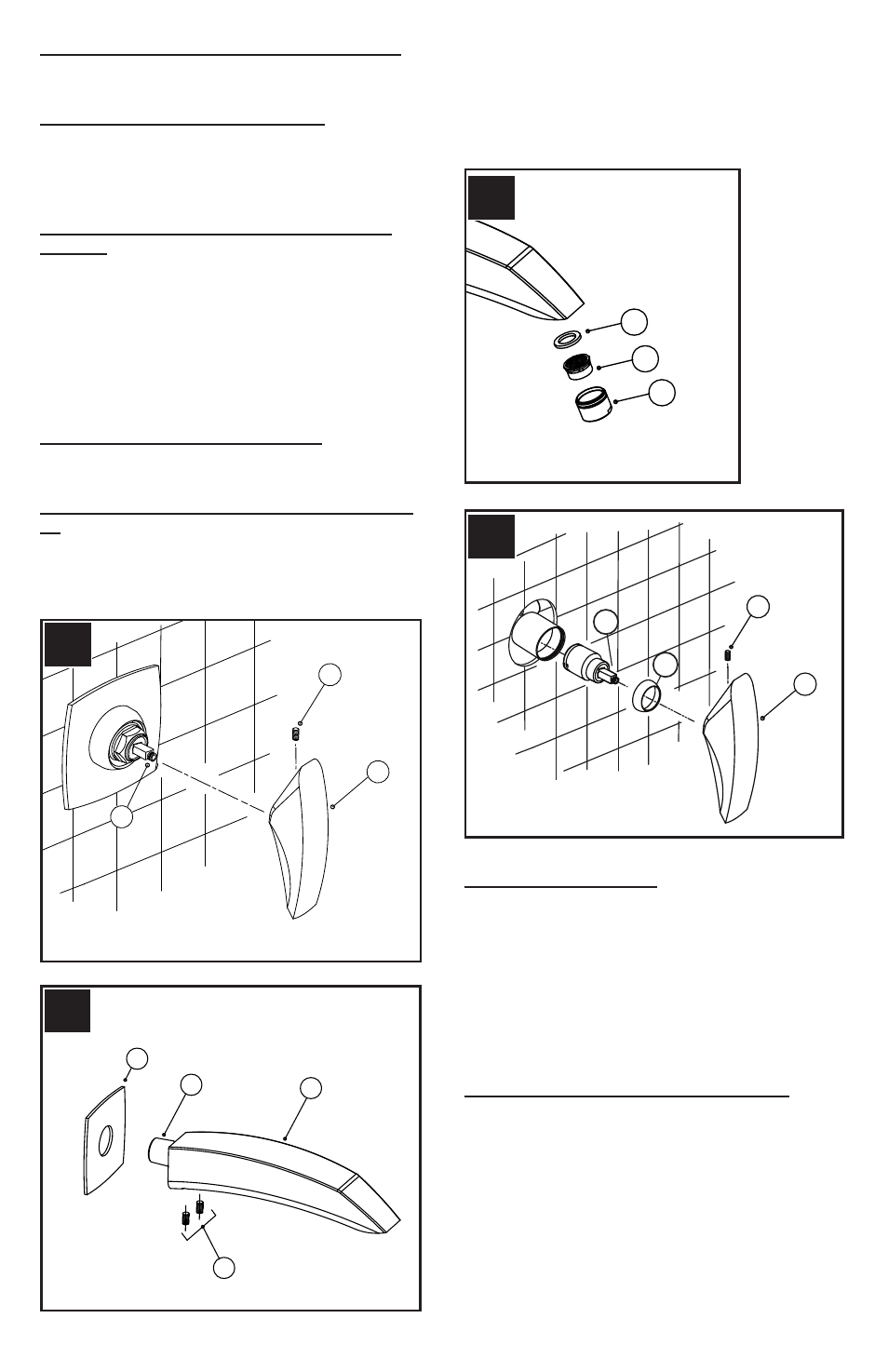

6 INSTALLATION DE LA POIGNÉE (fig. C.)
Fixez la poignée (1) sur la tige de valve (3) et serrez les vis
de mise en place (2) (ne pas trop serrer).
7 INSTALLATION DU BEC (fig. D)
Placez la bride (1) sur l'anse du bec (2). Vissez l'anse du
bec (2) sur le mamelon du tube et serrez jusqu'à ce que le
bec (3) soit correctement placé sur le mur fini. Fixez avec
les vis d'ajustement (4) tel que montré.
8 NETTOYER LE BRISE-JET AÉRATEUR
(fig. E) :
Il est conseillé de nettoyer le brise-jet aérateur
périodiquement afin d'éviter l'accumulation de saleté et
de calcaire, lesquels pourraient graduellement limiter
le débit d'eau avec le temps. Pour nettoyer l'aérateur,
désassemblez le boîtier de l'aérateur en séparant la tête
de l'aérateur (5), le panier (6) et la rondelle (7). Une fois les
pièces nettoyées, rassemblez le tout en faisant les étapes
à l'inverse.
9 MISE EN MARCHE DE L'UNITÉ
Ouvrez l'alimentation d'eau chaude et d'eau froide et faites
l'inspection pour les fuites de toutes les connexions.
10 ENLÈVEMENT DE LA CARTOUCHE (fig.
F.)
Fermez les alimentations en eau et enlevez la pression avant
de travailler sur le robinet! Dévissez la vis d'ajustement (1)
