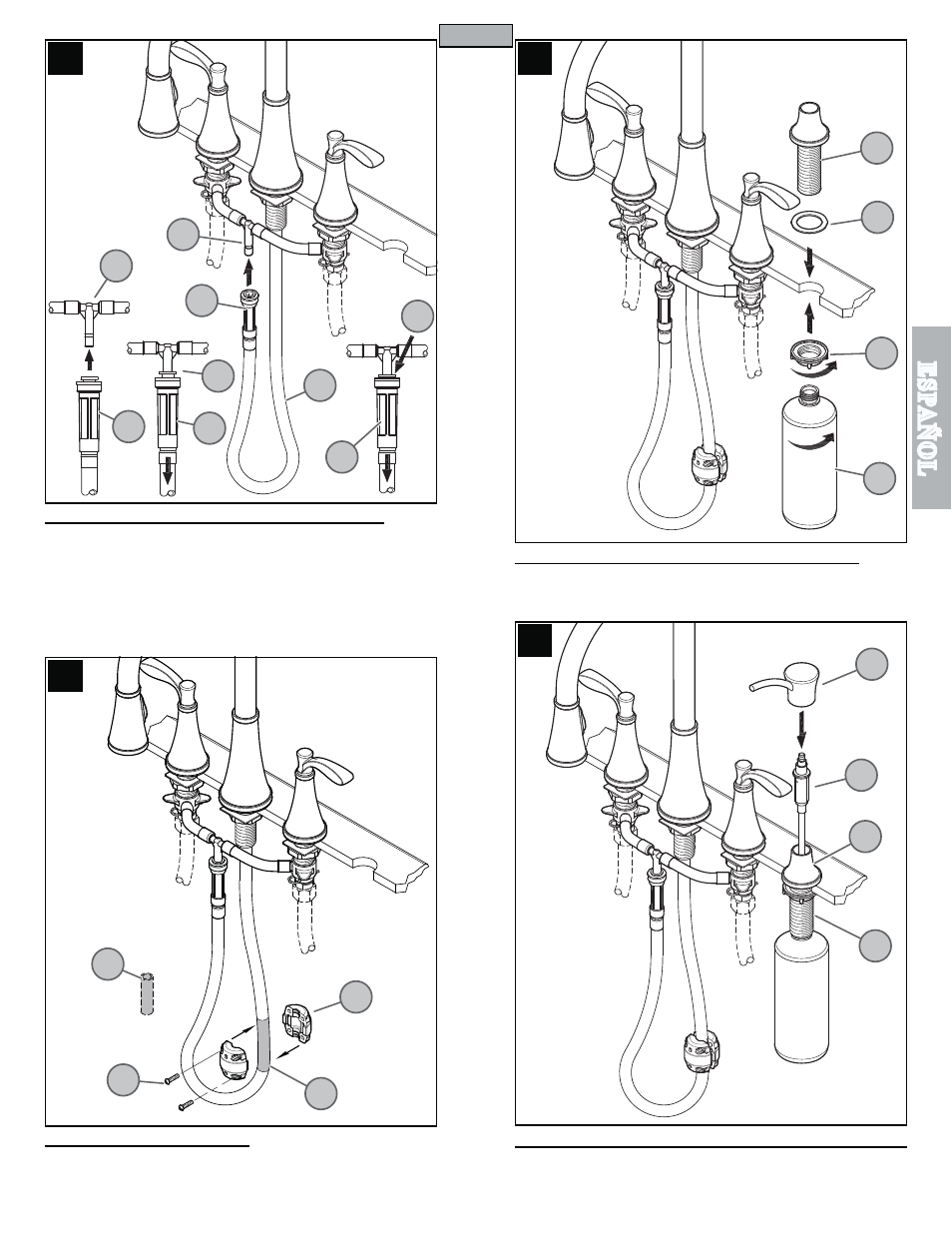

11 CONEXIÓN DE LA MANGUERA DESMONTABLE
Desde abajo del fregadero, empuje el conectador rápido (11A) situada en el extremo de
la manguera desmontable (11B) firmemente hacia arriba sobre el tubo de recibo (11C)
hasta que ya no se pueda empujar más. Tire hacia abajo el conectador rápido (11A).
Si la caja y la boquilla interior (11D) se separan ligeramente pero no se desprenden del
tubo de recibo (11C), la conexión rápida está firme.
Para quitar la manguera para extracción (11B), empuje hacia arriba el conectador rápido
(11A). Manteniendo la boquilla de plástico (11D) en posición, empuje hacia abajo el
conectador rápido (11A) hasta que el tubo (11C) se desprenda.
12 CÓMO COLOCAR LA PESA
Retire el inserto de cartón (12B). Ponga la pesa (12A) sobre el principio de la curva
de la manguera (12C) en el lado del surtidor (según lo demostrado). Asegure la pesa
(12A) con los tornillos (12D).
13 CÓMO INSTALAR EL DISPENSADOR DE JABÓN
Introduzca la espiga roscada (13A) del dispensador de jabón en el empaque (13B)
contra espuma y el agujero del fregadero. Apriete la tuerca (13C) y enrosque la botella
(13D) a la espiga (13A).
14 CÓMO INSTALAR EL CABEZAL DEL DISPENSADOR DE JABÓN
Vierta jabón líquido (no incluido) en el orificio para la espiga (14A). Introduzca el mecanismo
de la bomba (14B) en el cuerpo del dispensador de jabón (14C). Coloque la cabeza del
dispensador (14D) presionando firmemente el mecanismo del dispensador.
