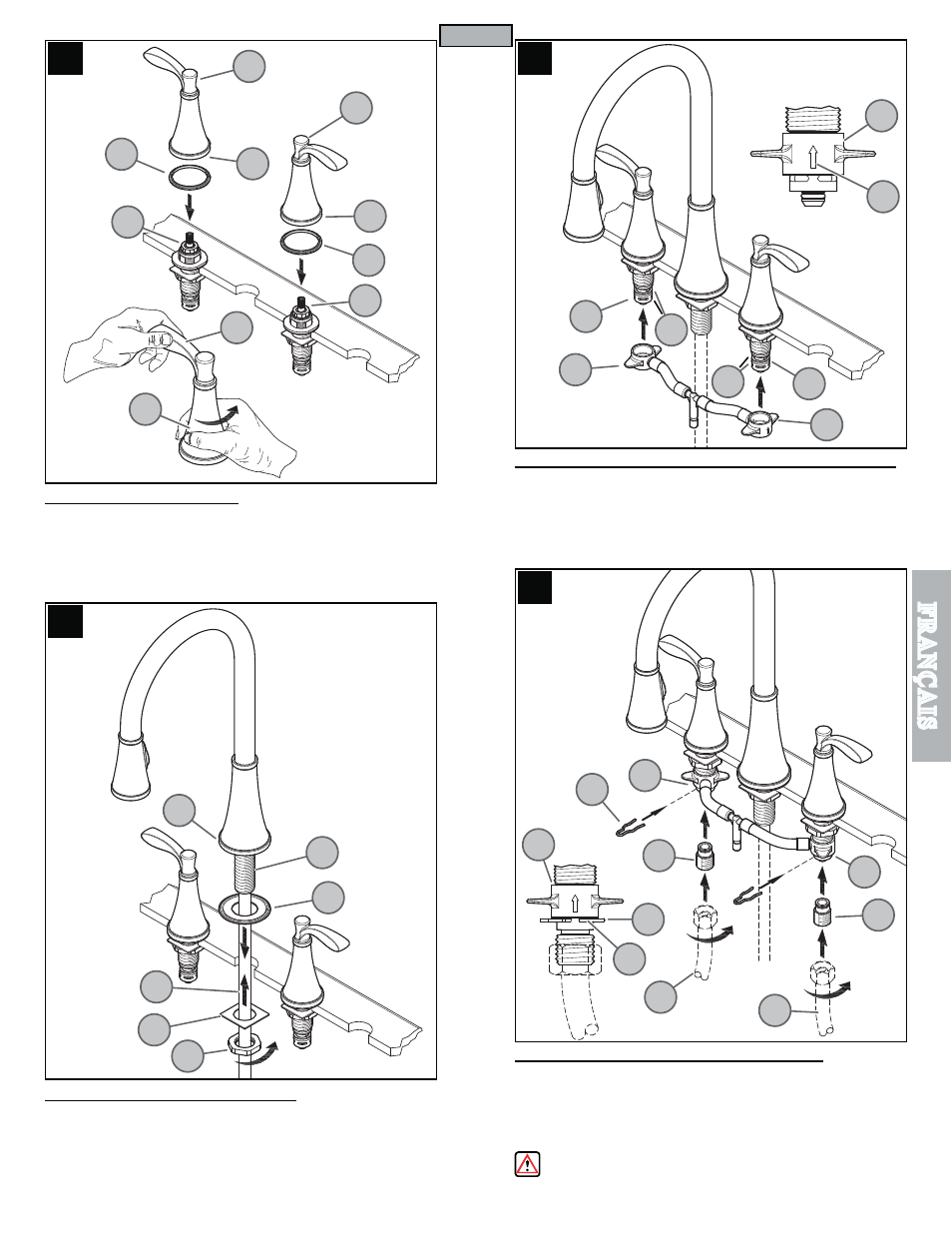

7 FIXATION DES MANETTES

Placez les anneaux du joint en plastique (7A) contre le fond des moyeux de poignée (7B).
Monter les manettes (7C) sur les adaptateurs de robinets (7D) et s’assurer que les robinets
et les manettes sont en position de FERMETURE. Fixer les manettes (7E) en les maintenant
en place et serrer des moyeux de poignée (7B) en le tournant dans le sens horaire.
Pour déposer les manettes, tourner des moyeux de poignée (7B) dans le sens
antihoraire.

9 RACCORDEMENT DES TUYAUX AUX CORPS DE ROBINETS

Glisser les raccords d’embouts (9A) avec des ﬂèches (9D) se dirigeant vers le haut sur
les corps de robinets (9B). Pousser les raccords (9A) à fond vers le haut jusqu’à ce
qu’ils soient bien en place. Faire attention de ne pas endommager les joints toriques
(9C). Placez les attaches (9E) en place sur les corps de robinets (9B) pour ﬁxer es
raccords d’embouts (9A).
Pour débrancher l’ensemble de tuyaux, inversant l’ordre des opérations.

8 INSTALLATION DU CORPS DU BEC

Appliquer du mastic de plombier dans la rainure prévue à cet effet sur le gasket (8A).
Placez le joint (8A) sous la base du corps du bec (8B). De au-dessus de l’évier, insérer
le queue de montage (8C) dans le trou central de l’évier.
Depuis le dessous de l’évier, poser la carré rondelle (8D) et le gros écrou en laiton (8E)
par-dessus le tuyau (8F). Les serrer partiellement sur la queue de montage (8C) du
mitigeur. Serrer fermement le mitigeur sur l’évier.

10 RACCORDEMENTS DES ARRIVÉES D’EAU

Premier, visser connecteur d’entrée (10A) dans puis les tuyaux d’arrivée d’eau (10B).
Insérez les connecteurs d’entrée (10A) dans des corps de valve (10C). Les canalisations
d’alimentation d’eau chaude entrent á l’admission gauche. Les canalisations d’alimentation
d’eau froide entrent á l’admission droite. (Tuyaux d’arrivée d’eau ne sont pas incluses.)
Veuillez suivre les instructions du fabricant quand installant les robinets d’arrivée. Après,
insérez l’agrafe (10C) dans les trous du corps de valve (10D) pour assujettir celui-ci.

AVERTISSEMENT : Ne tordez pas connecteur d’entrée (10A) une fois qu’ils

sont installés !

10A

10C

10D

10B

10E

10D

10B

10A

10C

CHAUD

FROID
