FRANÇAIS
FRAN
Ç
AIS
11 13
12
14

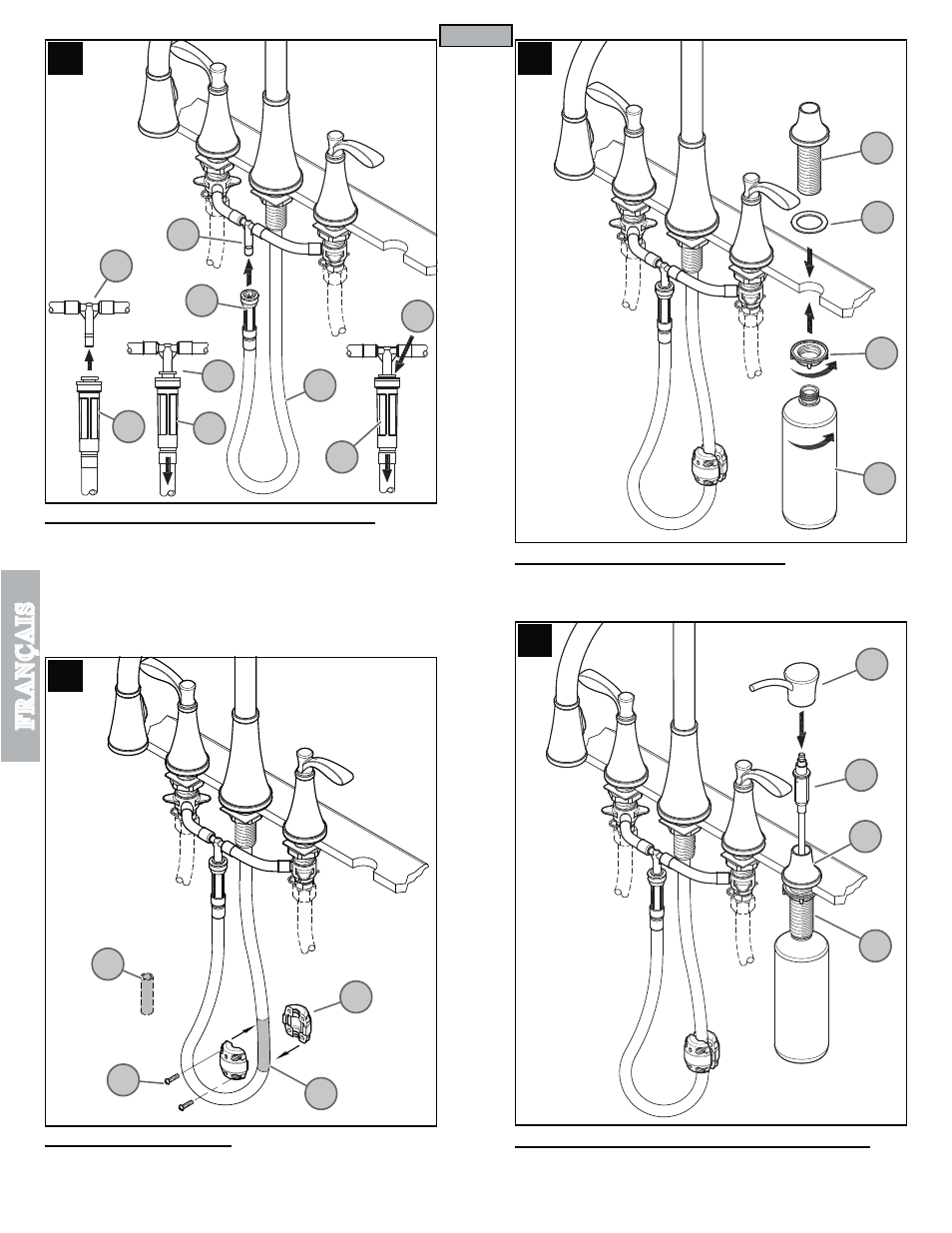

11 RACCORDEMENT DU FLEXIBLE EXTENSIBLE
Depuis le dessous de l’évier, pousser le connecteur rapide (11A) qui se trouve à
l’extrémité du flexible extensible (11B) fermement à fond vers le haut sur le tube récepteur
(11C). Tirer vers le bas sur le connecteur rapide (11A). Si le boîtier et le récepteur
intérieur (11D) se séparent légèrement sans se désaccoupler, le raccord rapide du tube
récepteur (11C) est bien assujetti.
Pour débrancher flexible extensible (11B), pousser le connecteur rapide (11A) vers le
haut. Tout en maintenant le manchon gris en plastique (11D) en place, tirer le connecteur
rapide (11A) de raccord rapide vers le bas jusqu’à ce que le tube (11C) soit libéré.
13 POSE DU DISTRIBUTEUR DE SAVON
Introduire la tige filetée (13A) du distributeur de savon dans le joint en mousse (13B) et
le trou de l’évier. Serrer l’écrou (13C) et le visser sur le réservoir (13D) á la tige (13A).
12 FIXATION DE LA MASSE
Retirez l’inséré de carton (12B). Placez le mass (12A) sur le début de la courbe du tuyau
(12C) sur le côté de bec (comme montré). Fixez le mass (12A) avec les vis (12D).
14 POSE DE LA TÊTE DU DISTRIBUTEUR DE SAVON
Verser du savon liquide (non fourni) dans l’orifice de la tige (14A). Enfoncer le mécanisme
de pompage (14B) dans le corps du distributeur (14C). Mettre la tête (14D) de celui-ci
en place en l’enfonçant sur le mécanisme de distribution (14B).
14
11A
11D
11A
11A
11D
11A
11C
11B
11C
12B
12A
12C
12D
13A
13B
13C
13D
14A
14B
14C
14D
