Sèrie TW80000 Dèvidoirs doubles pour soudage
www.reelcraft.com Page 9

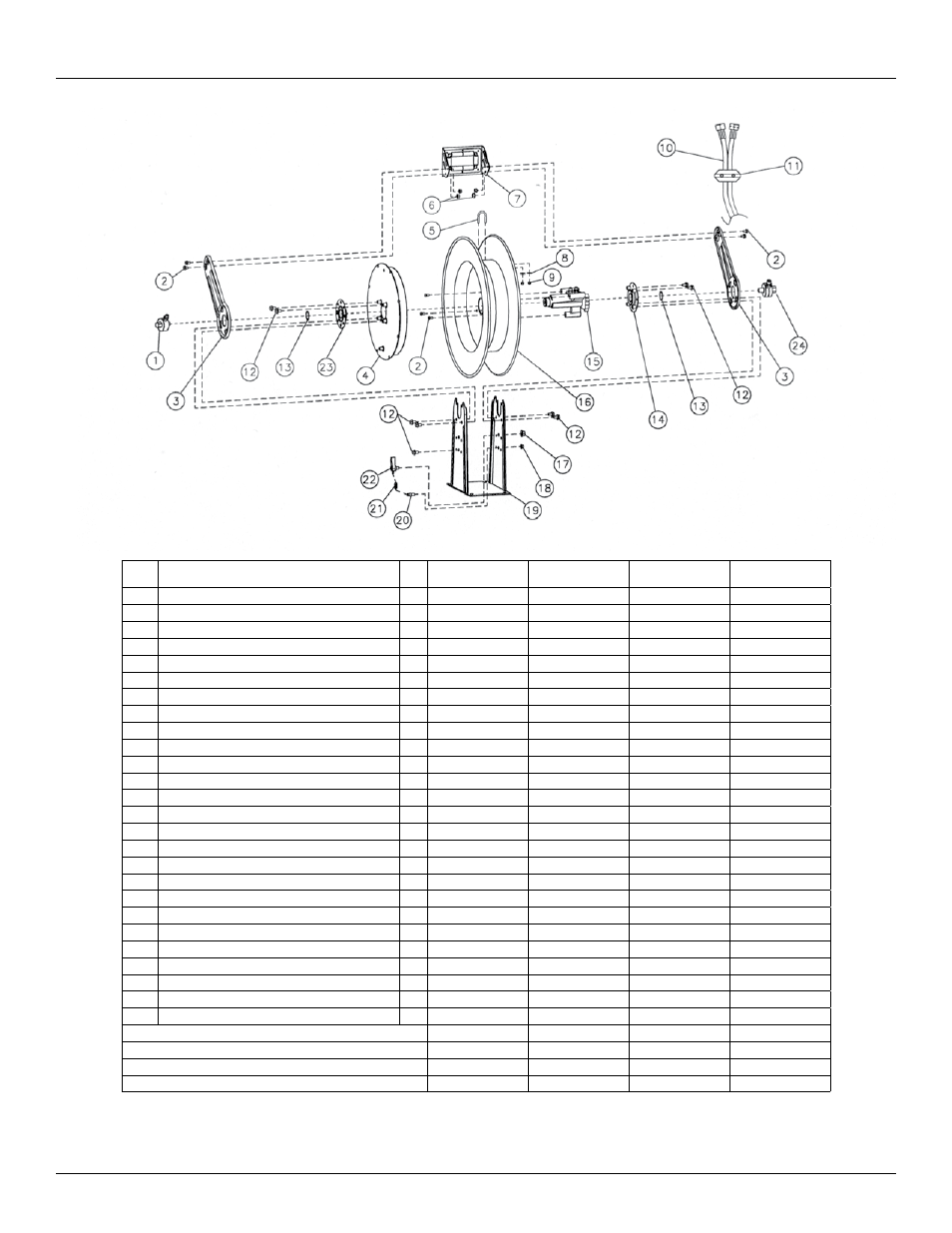

N° DE
RÉF
Description QTÉ TW84000 OLPT TW84100 OLPT TW86000 OLPT TW86075 OLPT
1 Ensemble de pivot (oxygène) 1 S600534-1 S600534-1 S600534-1 S600534-1
2 Vis à bride 5/16-18 x 1/2” 7 * * * *
3 Bras de guidage 2 261299 261299 261299 261299
4 Ensemble de ressort et logement 1 S600645-2 S600645-2 S600645-2 S600645-2
5 Étrier fileté 1 * * * *
6 Contre-écrou 5/16-18 4 * * * *
7 Ensemble de support de galets 1 S600642 S600642 S600642 S600642
8 Rondelle Ø int. 0,312” Ø ext. 0,734” 2 * * * *
9 Contre-écrou 1/4-20 2 * * * *
10 Ensemble de tuyau 1 Aucun 601031-100 Aucun 601040-75
11 Ensemble de butée de tuyau 1 Aucun A8-HR1004-3 Aucun A600521
12 Vis 3/8-16 x 5/8” 9 * * * *
13 Circlip 1-3/8” 2 * * * *
14 Ensemble de joue avec roulement et écrou serti 1 S600651 S600651 S600651 S600651
15 Cliquet, coulage par flux montant 1 261319-1 261319-1 261319-1 261319-1
16 Ensemble de poulie 1 600649 600649 600649 600649
17 Écrou hexagonal 1/2-20 x 5/8” 1 * * * *
18 Écrou hexagonal 3/8-16 ** 1 * * * *
18 10-32 Écrou de Nyloc 1 * * * *
19 Ensemble de socle et châssis vertical 1 600641 600641 600641 600641
20 Goujon de ressort de verrouillage ** 1 261351 261351 261351 261351
20 Vis d’épaule 1 S393-2 S393-2 S393-2 S393-2
21 Ressort de verrouillage 1 S260067 S260067 S260067 S260067
22 Ensemble de cliquet de verrouillage 1 S600675 S600675 S600675 S600675
23 Ensemble d’engrenage et joue 1 S600644 S600644 S600644 S600644
24 Ensemble de pivot (gaz combustible) 1 S600535-1 S600535-1 S600535-1 S600535-1
Diam. interne et longueur de tuyau Aucun 1/4” x 100’ Aucun 1/4” x 75’
Connexion d’entrée de dévidoir 9/16 - 18(M) 9/16 - 18(M) 9/16 - 18(M) 9/16 - 18(M)
Pression de service maximum 200 PSI 200 PSI 200 PSI 200 PSI
Température de service maximum 210° F 210° F 210° F 210° F
*Incluses dans le kit de visserie et mécanique numéro de pièce 600654
** Avant le mars 2012
