Reelcraft Series 7000 Spring Driven Hose Reels (Low and Medium Pressure Stainless Steel) - Manual (Page 6)

Series 7000 Carreteles para Mangueras
Page 6 www.reelcraft.com

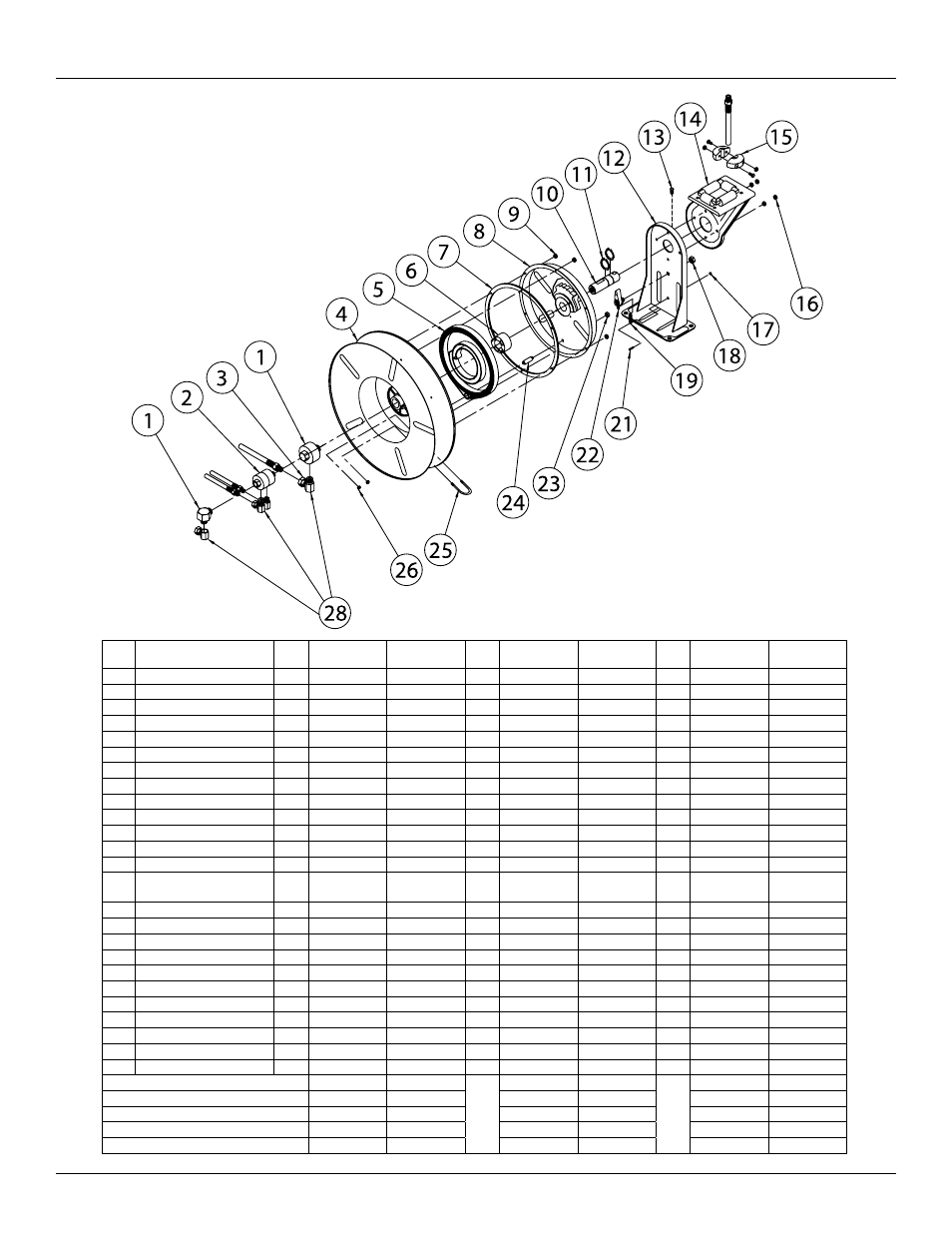

ART.
NO.
Descripción
NO.
REQ. 7800 OLS
7800 OLS-S NO.
REQ. 7600 OMS55
7600
OMS-S55
NO.
REQ. 7800 OMS 7800 OMS-S
1 Eje giratorio emsamblado 1 600375-2 600375-2 1 600112-4 600112-4 1 600111-2 600111-2
3 Codo de 90 grados 1 S160-4 S160-4 1 S163-3 S163-3 1 S163-4 S163-4
4 Polea ensamblada 1 600063 600063 1 600360 600360 1 600063 600063
5 Resorte ensamblado de propulcion 1 S260037 S260037 1 S600361 S600361 1 S260053 S260053
6 Resorte del arbol 1 S600621 S600621 1 S600621 S600621 1 S600621 S600621
7 Empaque 1 S260069 S260069 1 S260069 S260069 1 S260069 S260069
8 Resorte de la caja ensamblada 1 S600065-1 S600065 1 S600065-1 S600065 1 S600065-1 S600065
9 10-32 Tuerca hexagonal 6 260239 260239 6 260239 260239 6 260239 260239
10 Columna principal 1 602283 602283 1 261046 261046 1 602283 602283
11 1 1/4” Anillo de resorte 2 S147-26 S147-26 2 S147-26 S147-26 2 S147-26 S147-26
12 Base ensamblada 1 600067 600067 1 600067 600067 1 600067 600067
13 1/2-13 T ornillo 1 S47-64 S47-64 1 S47-64 S47-64 1 S47-64 S47-64
14 Guia del brazo con rodillos 1 S600068 S600068 1 S600068 S600068 1 S600068 S600068
15 Manguera del parachoque
ensamblada
1 Ninguno Ninguno 1 Ninguno Ninguno 1 Ninguno Ninguno
16 5/16-18 Contre écrou 4 S73-5 S73-5 4 S73-5 S73-5 4 S73-5 S73-5
17 10-32 x 3/8” écrou Nyloc 1 S95-22 S95-22 1 S95-22 S95-22 1 S95-22 S95-22
18 1/2-20 x 5/8” écrou hexagonal 1 S74-108 S74-108 1 S74-108 S74-108 1 S74-108 S74-108
19 Ressort de loquet 1 S260067 S260067 1 S260067 S260067 1 S260067 S260067
21 10-32 tornillo de hombro 1 S392-2 S392-2 1 S392-2 S392-2 1 S392-2 S392-2
22 Assemblage de cliquet 1 S600069-1 S600069 1 S600069-1 S600069 1 S600069-1 S600069
23 3/8-24 contre-écrou 1 S74-106 S74-106 1 S74-106 S74-406 1 S74-106 S74-106
24 Boulon de boîtier de ressort 1 260256 260256 1 260256 260256 1 260256 260256
25 Tornillo “u” 1 260242 260242 1 260242 260242 1 260242 260242
26 1/4-20 x 3/8” contre-écrou 4 S96-13 S96-13 2 S96-13 S96-13 4 S96-13 S96-13
28 Union del eje giratorio 1 Ninguno Ninguno 1 Ninguno Ninguno 1 Ninguno Ninguno
Manguera del ensamblada Ninguno Ninguno Ninguno Ninguno Ninguno Ninguno
Manguera I.D. y Medida Ninguno Ninguno Ninguno Ninguno Ninguno Ninguno
Coneccion de Entrada al Carretel 1/2” FPT 1/2” FPT 3/8” FPT 3/8” FPT 1/2” FPT 1/2” FPT
Max. Presion de Operacion 500 PSI 500 PSI 3000 PSI 3000 PSI 3000 PSI 3000 PSI
Max. Temperatura de Operacion 210° F 210° F 210° F 210° F 210° F 210° F
