Lea cuidadosamente este manual antes de la instala-
cion, operacion, o servicio de este equipo.
IMPORTANTE
• Asegurese que el carretel este instalado antes de conectarla
entrada y salida de mangueras.
•
• Purgue el carretel conectado a la linea de abastecimiento,
asegurese que la presion no exeda el maximo de capacidad de
presion de carretel de trabajo.
•
• Recuerde, tambien la baja presion puede causar daños, heri-
das o la muerte.
•
• Sea cuidadoso con la maquinaria y el personal en el area de
trabajo.
•
• Si una gotera aparece en la manguera del carretel, quite el
sistema de presion inmediatamente.
•
• Ale la manguera del carretel agarrando la manguera, no de la
valvula de control.
• Asegurese que el carretel, manguera, y equipo esten conecta-
dos apropiadamente a tierra. Use un ohmetro para chequear la
continuidad de la tierra.
•
• Si el carretel sesa de enrrollar o desenrollar, remueva
imediatamente el sistema de presion. No hale o sacuda la
manguera.
•
• Trate y respete el carretel de manguera como cualquier otra
pieza de maquinaria obserbe todas las practicas comunes de
seguridad.
SEGURIDAD
Daños personales y/o daños del equipo puede resultar si propias precauciones de seguridad no son observadas.

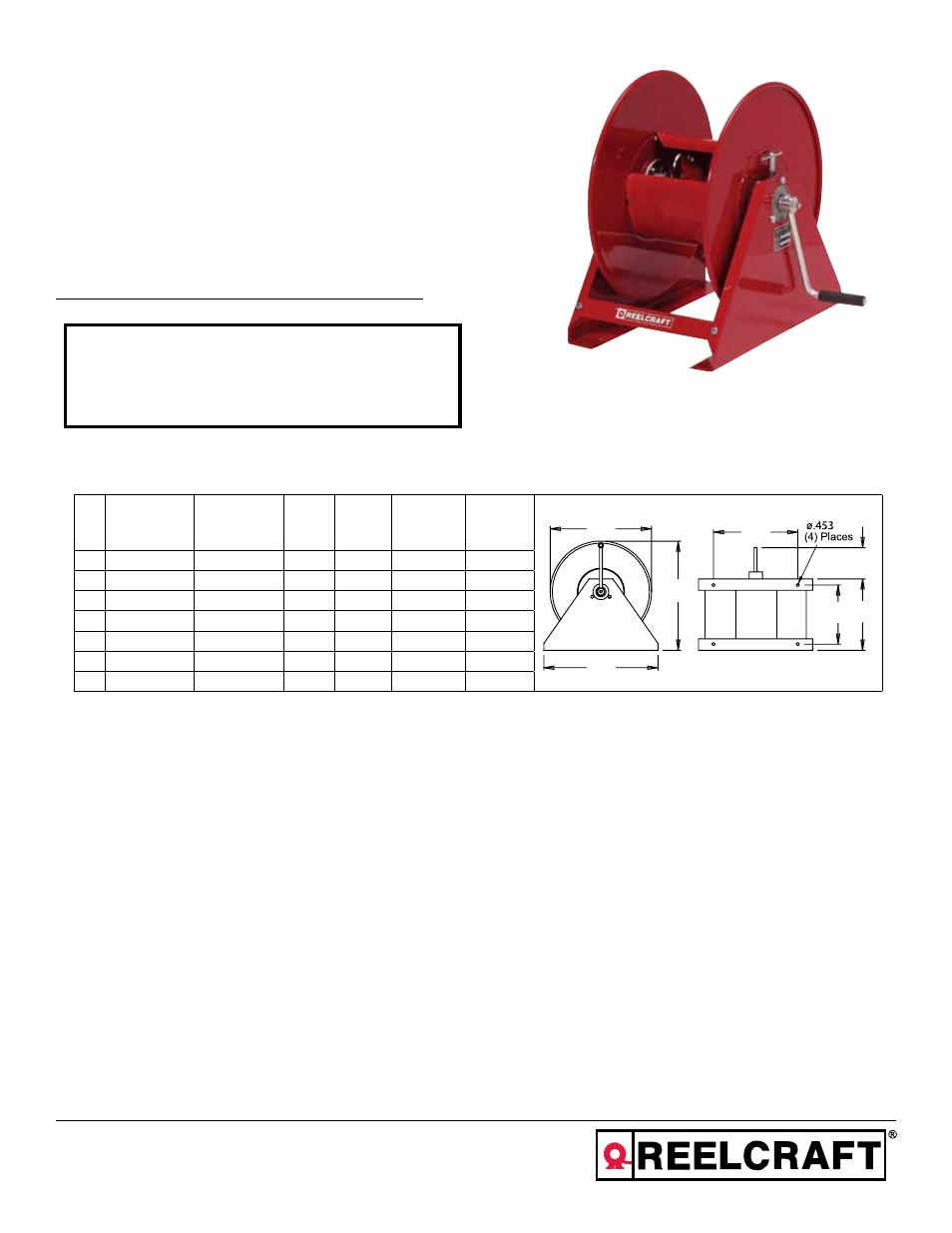

Informancion de las Dimenciones
Series H Carreteles Manuales para Mangueras
Bajo, medio y números de modelo de alta presión:
Form# 830-696 Rev: 6/2013
H16000 (M/H)
H18000 (M)
H19000 (M)
H26000 (M/H)
H28000 (M/H)
H29000 (M)
H28005 H29005 H18005 (M) H18006 M
A
19”
19”
20 1/8” 18 7/8”
20 1/8”
20 1/8”
B
20”
20”
14”
14”
14”
14”
C
15”
15”
10”
10”
10”
10”
D
10”
16”
16”
16”
10”
6 3/8”
E
12 1/2”
18 1/2”
18 1/2” 18 1/2”
12 1/2”
8”
F
5 3/4”
5 3/4”
5 3/4”
5 3/4”
5 3/4”
5 3/4”
G
17 3/4”
17 3/4”
17 3/4” 15 3/16”
17 3/4”
17 3/4”
A
B
C
F
D E
G
Instrucciones de Operaciones
