Reelcraft Series H Hand Crank Hose Reels - Manual (Page 11)

Series H Enrouleurs de Tuyau Manuels
www.reelcraft.com Page 11

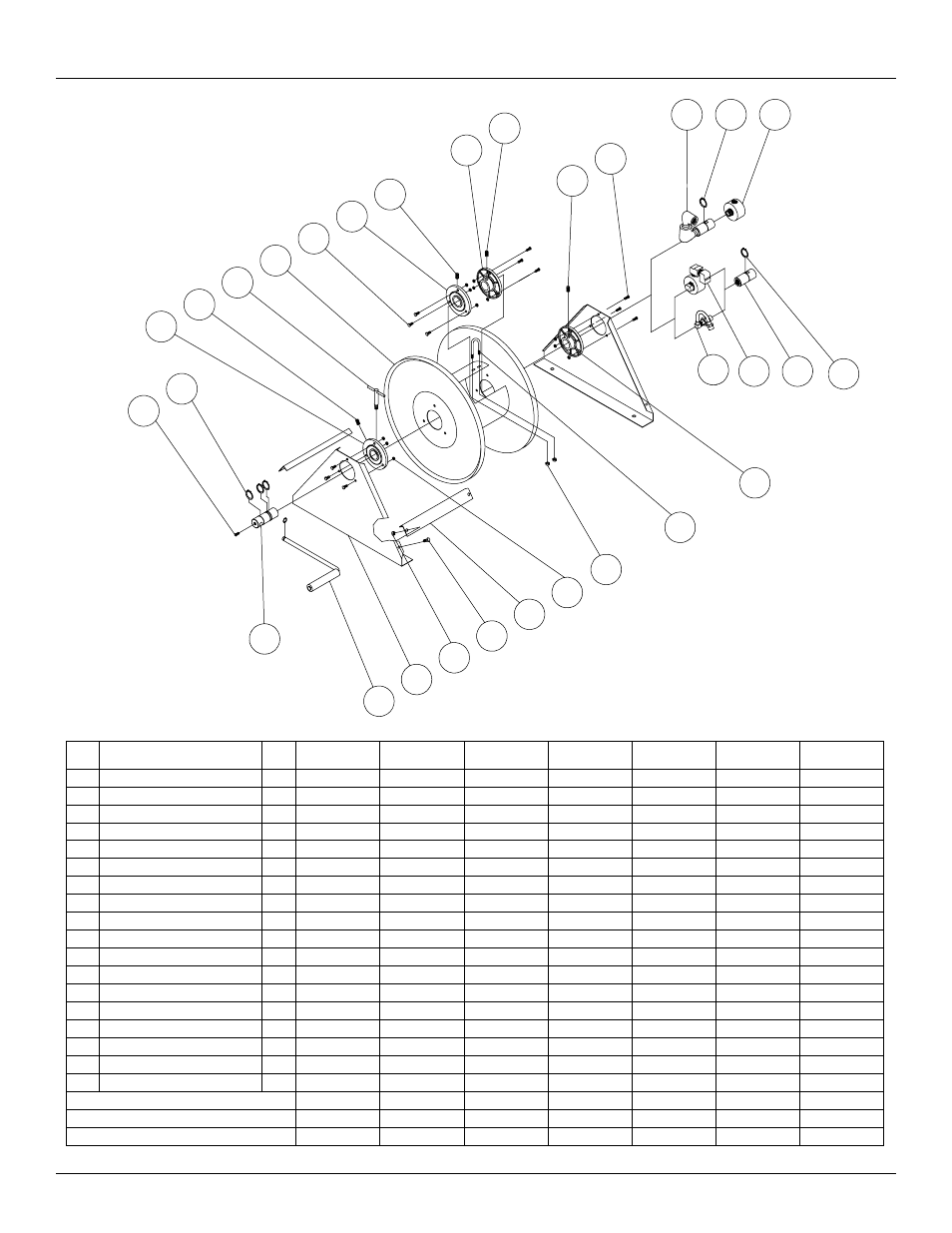

ART
N°.
DÉSCRIPTION
N°
REQ.
H16000 H18000 H18005 H26000 H28000 H28005 H16000 M
1 3/8-16 x 3/8” Vis de réglage 1 300089 300089 300089 300089 300089 300089 300089
2 Dispositif de retenue 1-1/4” 2 300007 300007 300007 300007 300007 300007 300007
3 Assemblagede moyeu et frein 4 S600640 S600640 S600640 S600640 S600640 S600640 S600640
4 3/8-16 x 1/2” Vis de réglage 1 300099 300099 300099 300099 300099 300099 300099
5 Assemblage de vis à poignée 1 S280109 S280109 S280109 S280109 S280109 S280109 S280109
6 Assemblage de tambour 1 280101 280101 280101 280102 280102 280102 280103
7 5/16-12 x 5/8” Vis 12 S317-31 S317-31 S317-31 S317-31 S317-31 S317-31 S317-31
9 3/8-16 x 1/2” Vis de réglage 2 300006 300006 300006 300006 300006 300006 300006
11 Axe d’admission 1 602316 602317 602317 602316 602317 602317 602317
12 Assemblage de pivot 1 S600886 S600923-2 S600923-2 S600886 S600923-2 S600923-2 600157
13 Arbre menant 1 602284 602284 602284 602284 602284 602284 602284
14 Assemblage de manivelle et de poignée 1 S600102 S600102 S600102 S600102 S600102 S600102 S600102
15 Panneau de support latéral 2 280000 280000 260341 280000 280000 260341 280000
16 5/16-18 écrou Nyloc 4 300107 300107 300107 300107 300107 300107 300107
17 5/16-18 x 1/2” Vis hexagonale 4 S2-51 S2-51 S2-51 S2-51 S2-51 S2-51 S2-51
18 Traverse 2 280001 280001 280001 280014 280014 280014 280001
19 1/4-20 écrou Nyloc 2 261650-1 261650-1 261650-1 261650-1 261650-1 261650-1 261650-1
20 Boulon en U 1 3-117440 3-117440 3-117440 3-117440 3-117440 3-117440 3-117440
Raccord d’entré d’enrouleur 3/8” FPT 1/2” FPT 1/2” FPT 3/8” FPT 1/2” FPT 1/2” FPT 3/8” FPT
Pression d’opération maximum 500 PSI 1000 PSI 1000 PSI 1000 PSI 1000 PSI 1000 PSI 3000 PSI
Température d’opération maximum 150° F 150° F 150° F 150° F 150° F 150° F 210° F
1
2
3
4
5
6
11 2 12
7
9
9
3
9
3
7
11 2 12
13
3
14
15
16
20
17
18
10
19
12
