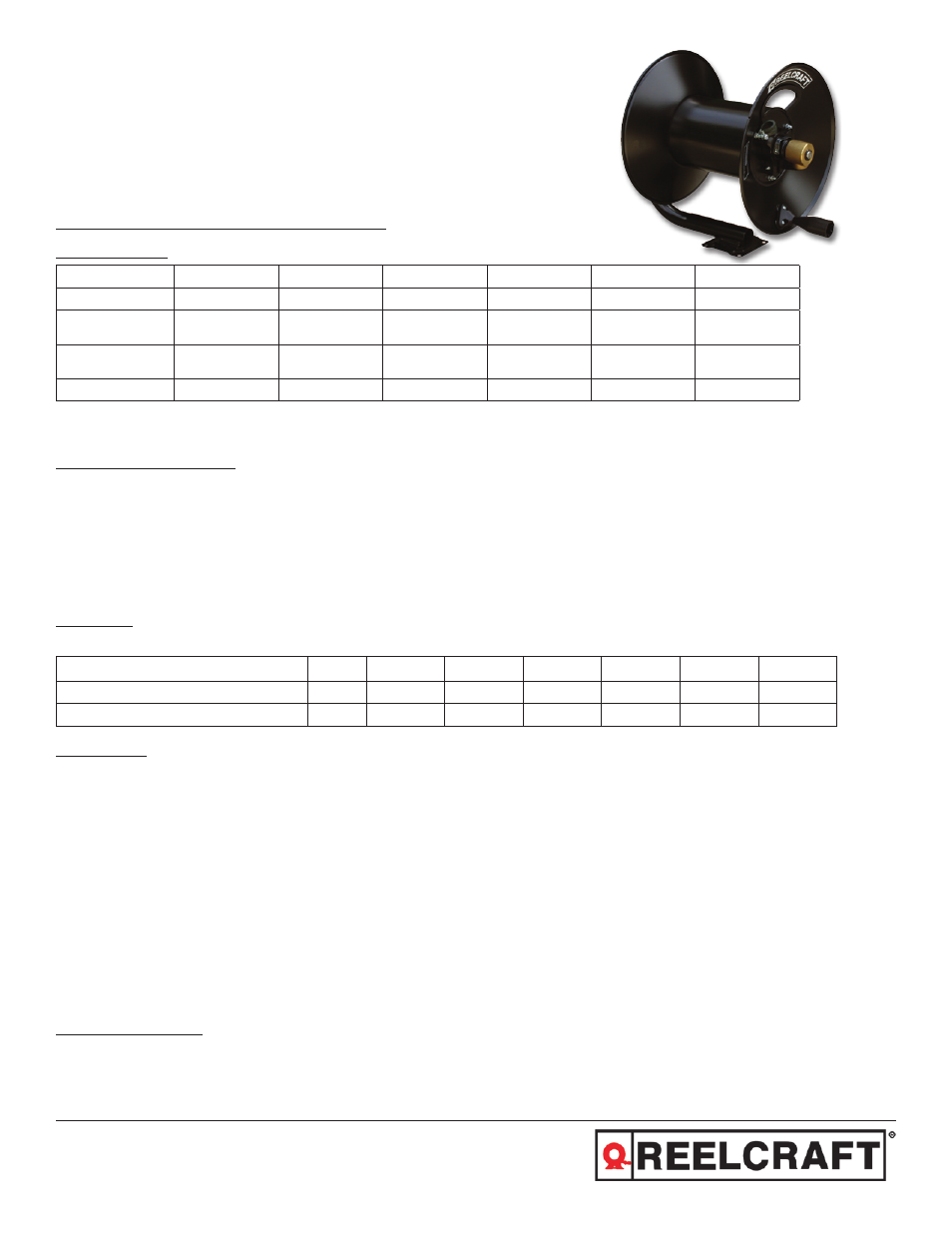

Instructions D’Opération
Série CT Enrouleurs de Tuyau d’air/eau
Numéros de modèle:
Reelcraft Industries, Inc. • 2842 E Business Hwy 30, Columbia City, IN 46725
Ph: 800-444-3134 / 260-248-8188 • Fax: 800-444-4587 / 260-248-2605
[email protected] • www.reelcraft.com
Lisez les précautions suivantes et les instructions avant que vous commencez l’assemblage ou l’utilisation. Gardez cette littérature
dans un endroit sec pour la référence future.
Précautions de Sécurité :
1. Assurezvous que la pression n’excède pas la pression de fonctionnement nominale maximum de l’enrouleur.
2. Utiliser la protection d’oeil nécessaire en rassemblant et en utilisant la bobine de tuyau.
3. Rassembler la bobine de tuyau sur un établi propre sans débris et humidité.
4. Utiliser du savon et de l’eau en vérifiant pour les fuites aériennes.
5. N’exposer pas de doigts ou de mains directement à un tuyau aérien pressurisé, ou il s’ensuivra dans le dommage corporel sévère.
6. Tenir des enfants à distance de la région de travail.
Défaisant :
Quand vous recevez votre nouvelle Bobine de Tuyau, il sera surtout rassemblé. Vérifiez pour garantir que vous avez reçu les parties :
Installation :
Notez : Vous devez acheter le matériel et le tuyau aérien pour monter votre nouvelle bobine. Décidez où vous voulez monter la bobine
avant le fait d’acheter comme le matériel nécessaire variera de différents endroits fournis.
1. La poignée de match au levier de lien et attache l’assemblage de poignée d’utilisation.
2. Appliquer la bande de téflon ou l’enceinte de pipe pour faire pivoter la valve enfilent alors la valve dans la bobine.
3. Mettre les verrous (3/8” ou 10 millimètres) par 4 trous dans la base du tuyau le bobinent et serrent au plafond/mur/étage donc la
bobine peut être attaché dans le compresseur.
4. Appliquer la bande de téflon ou l’enduit étanché de fil à la bobine a construit dans l’essayage de tuyau de réserves. Attachez alors ce
tuyau de réserves à l’issue d’air compresseur.
5. Appliquer la bande de téflon ou l’enduit étanché de fil au tuyau correspondant aux fils. Faites partie de la bobine font pivoter la valve,
nourrissent ensuite le reste de tuyau par le ouverture de boudin.
6. Pour éviter de nuire à la valve fait pivoter, assurez-vous pour utiliser un tourne-à-gauche approprié pour stabiliser le fait de faire pivoter
et hosing se serrant l’essayage de tuyau.
Garantie de Qualité :
Si cette bobine manque de jouer de manière satisfaisante dû de faire défection ou le pauvre travail professionnel
pendant un an d’achat, rendez-le à votre endroit d’achat et il sera remplacé ou réparé gratuitement. Les
dommages accessoires ou importants sont exclus de cette garantie.
Spécifications :
CT6050LN CT8050LN CT6050HN
CT6100LN CT8100LN CT6100HN
CT6050LN CT6100LN CT8050LN CT8100LN CT6050HN CT6100HN
Capacité 50’ x 3/8” 100’ x 3/8” 50’ x 1/2” 100’ x 1/2” 50’ x 3/8” 100’ x 3/8”
Arrivée
1/2” Plat de nickel
d’acier du carbone
1/2” Plat de nickel
d’acier du carbone
1/2” Plat de nickel
d’acier du carbone
1/2” Plat de nickel
d’acier du carbone
Acier inoxydable
de 1/2”
Acier inoxydable
de 1/2”
Issue de Tuyau
Cuivre jaune de
1/2” NPT
Cuivre jaune de
1/2” NPT
Cuivre jaune de
1/2” NPT
Cuivre jaune de
1/2” NPT
Cuivre jaune de
3/8” NPT
Cuivre jaune de
3/8” NPT
Pression Maximum 300 PSI 300 PSI 300 PSI 300 PSI 5000 PSI 5000 PSI
Form# 1210-710 Rev: 2/2012
Description Quantité. CT6050LN CT6100LN CT8050LN CT8100LN CT6050HN CT6100HN
Font pivoter le remplacement d’assemblage 1 602050 602050 602096 602096 602425 602425
Poignée de fanatique 1 602426 602426 602426 602426 602426 602426
