Reelcraft Series CT Air/Water Hose Reels - Manual (Page 2)

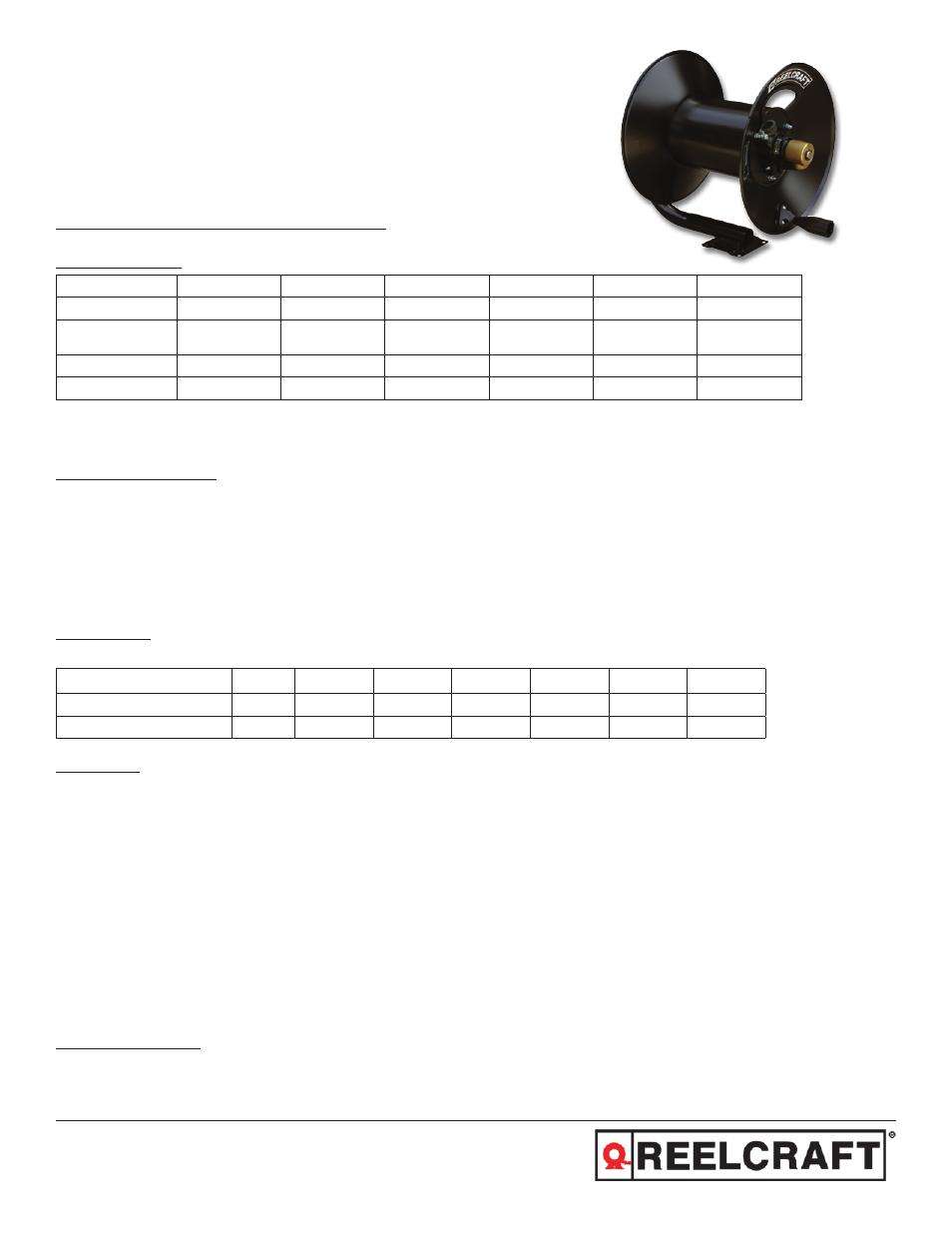

Series CT Carretes de la Manguera del Aire/Agua
Modelos y numeros:
Reelcraft Industries, Inc. • 2842 E Business Hwy 30, Columbia City, IN 46725
Ph: 800-444-3134 / 260-248-8188 • Fax: 800-444-4587 / 260-248-2605
[email protected] • www.reelcraft.com
Lea las precauciones siguientes e instrucciones antes de que usted comience la asamblea o la utilización. Guarde esta literatura en un
lugar seco para la futura referencia.
Medidas de seguridad:
1. Asegúrese de que la presión no exceda la clasificación máxima de la presión operativa del carretel.
2. Usar la protección de ojo apropiada reuniendo y usando el carrete de manguera.
3. Reunir el carrete de manguera en una mesa de trabajo limpia sin escombros y humedad.
4. Jabón de uso y agua comprobando agujeros de aire.
5. No exponer dedos o manos directamente a una manguera de aire presurizada, o esto causará daños corporales severos.
6. Guardar a niños lejos del área de trabajo.
Desembalaje:
Cuando usted recibe su nuevo Carrete de Manguera, será sobre todo reunido. Compruebe para asegurar que usted ha recibido las partes:
Instalación:
Note: Usted debe comprar el hardware y la manguera para montar su nuevo carrete. Decídase donde usted desea montar el carrete antes
de comprar cuando el hardware necesario variará posiciones diferentes proporcionadas.
1. El mango de partido a la palanca de eslabón y ata la asamblea de mango de utilización.
2. Aplicar la cinta de teflón o compuesto de tubo para girar válvula entonces enhebran la válvula en el carrete.
3. Poner los cerrojos (3/8” o 10 mm) por 4 agujeros en la base de la manguera se tambalean y lo aprietan al techo/pared/suelo entonces
el carrete puede ser sujetado en compresor.
4. Aplicar la cinta de teflón o enhebrar el sellador al carrete ha incorporado la prueba de manguera de suministro. Entonces ate esta
manguera de suministro a la salida de aire compresor.
5. Aplicar la cinta de teflón o enhebrar el sellador para limpiar con una manga hilos apropiados. Ate al carrete giran la válvula, luego ali
mentan el resto de manguera por el apertura de reborde.
6. Para evitar dañar la válvula giraré, asegúrese para usar un tirón apropiado para estabilizar girar y limpiando con una manga el apreta
miento la prueba de manguera.
Garantía de Calidad:
Si este carrete deja de funcionar satisfactoriamente debido de desertar o habilidad pobre un año después de la com-
pra, devolverlo a su lugar de la compra y será sustituido o reparado gratuitamente. Los daños secundarios o
consiguientes son excluidos de esta garantía.
Especificaciones:
Instrucciones de Operacion
Form# 1210-710 Rev: 2/2012
CT6050LN CT8050LN CT6050HN
CT6100LN CT8100LN CT6100HN
CT6050LN CT6100LN CT8050LN CT8100LN CT6050HN CT6100HN
Capacidad 50’ x 3/8” 100’ x 3/8” 50’ x 1/2” 100’ x 1/2” 50’ x 3/8” 100’ x 3/8”
Toma
1/2” Placa de níquel
acero de carbón
1/2” Placa de níquel
acero de carbón
1/2” Placa de níquel
acero de carbón
1/2” Placa de níquel
acero de carbón
1/2” de acero
inoxidable
1/2” de acero
inoxidable
Salida de Manguera 1/2” NPT de cobre 1/2” NPT de cobre 1/2” NPT de cobre 1/2” NPT de cobre 3/8” NPT de cobre 3/8” NPT de cobre
Presión Máxima
300 PSI 300 PSI 300 PSI 300 PSI 5000 PSI 5000 PSI
Descripción Cantidad CT6050LN CT6100LN CT8050LN CT8100LN CT6050HN CT6100HN
Giran Reemplazo de Asamblea 1 602050 602050 602096 602096 602425 602425
Mango de Manivela 1 602426 602426 602426 602426 602426 602426
