1. No use carreteles a presiones o temperaturas altas que no se
mencionan en este boletin.
2. Remueva la tension antes de empezar el proceso de desarme.
SEGURIDAD
Cuatro huecos de ensablaje 5/16”
Instrucciones de Operacion
Reelcraft Industries, Inc. • 2842 E Business Hwy 30, Columbia City, IN 46725
Ph: 800-444-3134 / 260-248-8188 • Fax: 800-444-4587 / 260-248-2605
[email protected] • www.reelcraft.com
Form# 908-897 Rev: 1/2012

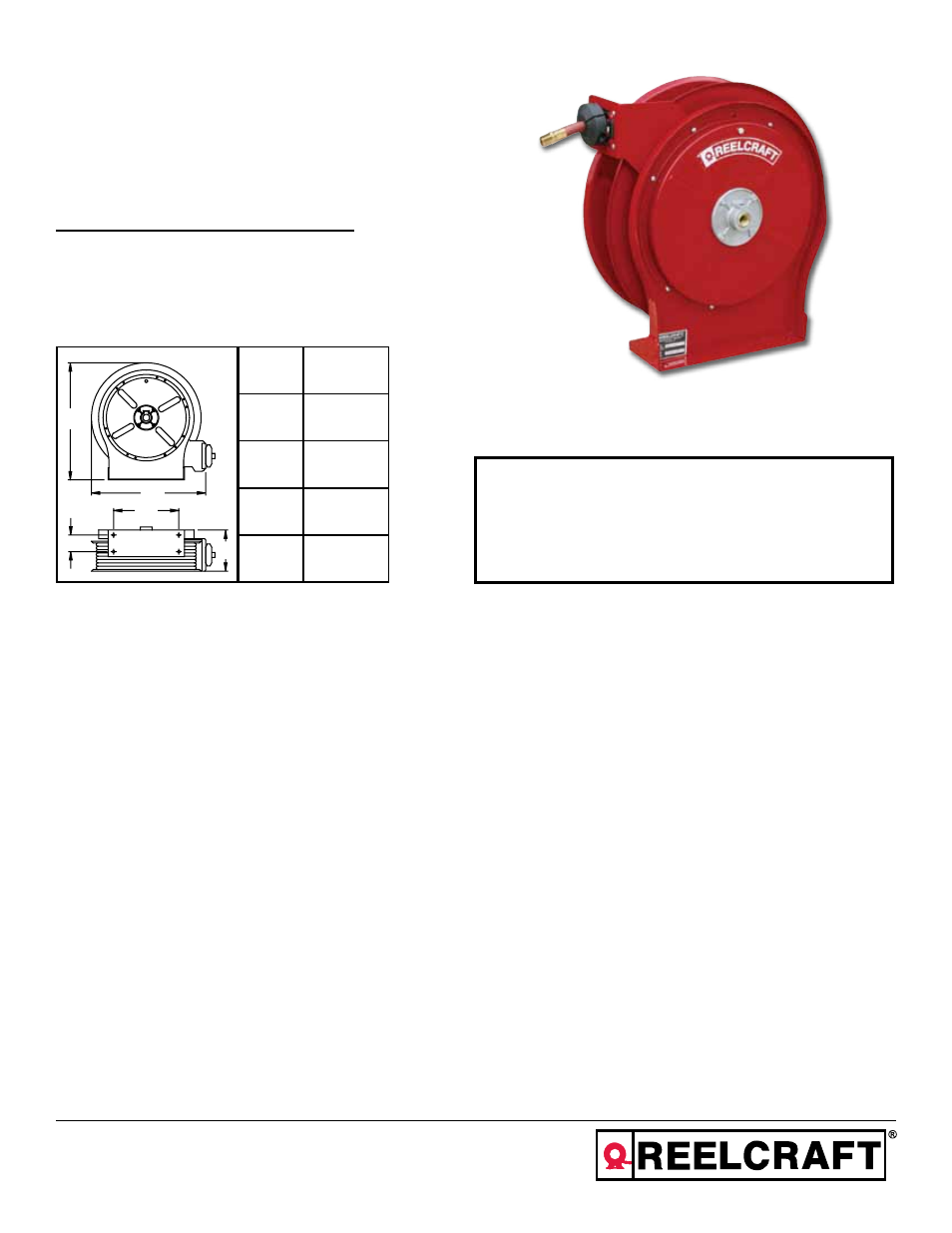

Dimensiones
Series 5005 Carreteles para Mangueras
Números de modelo bajos y medios de la presión:
Page 3
A
17 1/2”
B
16 1/2”
C
9 3/4”
D
2 1/2”
E
6”
A
B
C
D
E
A5805 OLP A5806 OLP
A5805 OMP
A5835 OLP A5850 OLP
A5835 OMP
INSTALACION:
Una manguera flexible de coneccion tiene que ser usada entre la entrada de la manguera de el carretel y la fuente
de abastecimiento para prevenir un posible desalineamiento y enlazamiento.
LUBRICACION:
El resorte del carretel de la manguera y el cojinete estan empacado con grasa y no requiere futura lubricacion.
REMPLAZO DE LA
MANGUERA:
1. De vueltas a la palanca giratoria hacia la derecha hasta que el resorte este apretado.
2. Devuelva 3 giros y asegure.
3. Inserte la manguera atravez de la guia del rodillo.
4. Conecte y encaje la manguera a la salida hembra de el codo de tuberia.
AJUSTAMIENTO:
Para ajustar la tension del resorte en el carretel, agrege o quite vueltas hasta que la tension deseada es obtenidad.
REPARACION:
Extensivas reparaciones deberan ser realizadas por una persona de servicio autorizada o por la fabrica para evitar
daños que eliminen su garantia. Remueva todos los resortes de tension antes del proceso de desmontaje.
MONTAJE:
El riel de manguera esta equipado con un soporte de montaje universal para que esta pueda ser montada en el
piso, pared o techo; cualquier sitio es conveniente. El brazo guia de la manguera puede ser movido a la posicion
deseada removiendo los tornillos firmemente de la guia de soporte de la base de el carretel. Posicione la guia de
soporte del brazo abra que la manguera quede afuera del carretel a la posicion deseada; y reemplaze los tornillos.
NOTA: Para la instalación apropiada en usos del montaje de la pared, asegúrese que el carrete esté montado con
la entrada a la derecha mientras que usted está haciendo frente al carrete. El no poder hacer tan podía causar el
enganche de ediciones.
