Série 7000 Enrouleurs de Tuyau
www.reelcraft.com Page 9

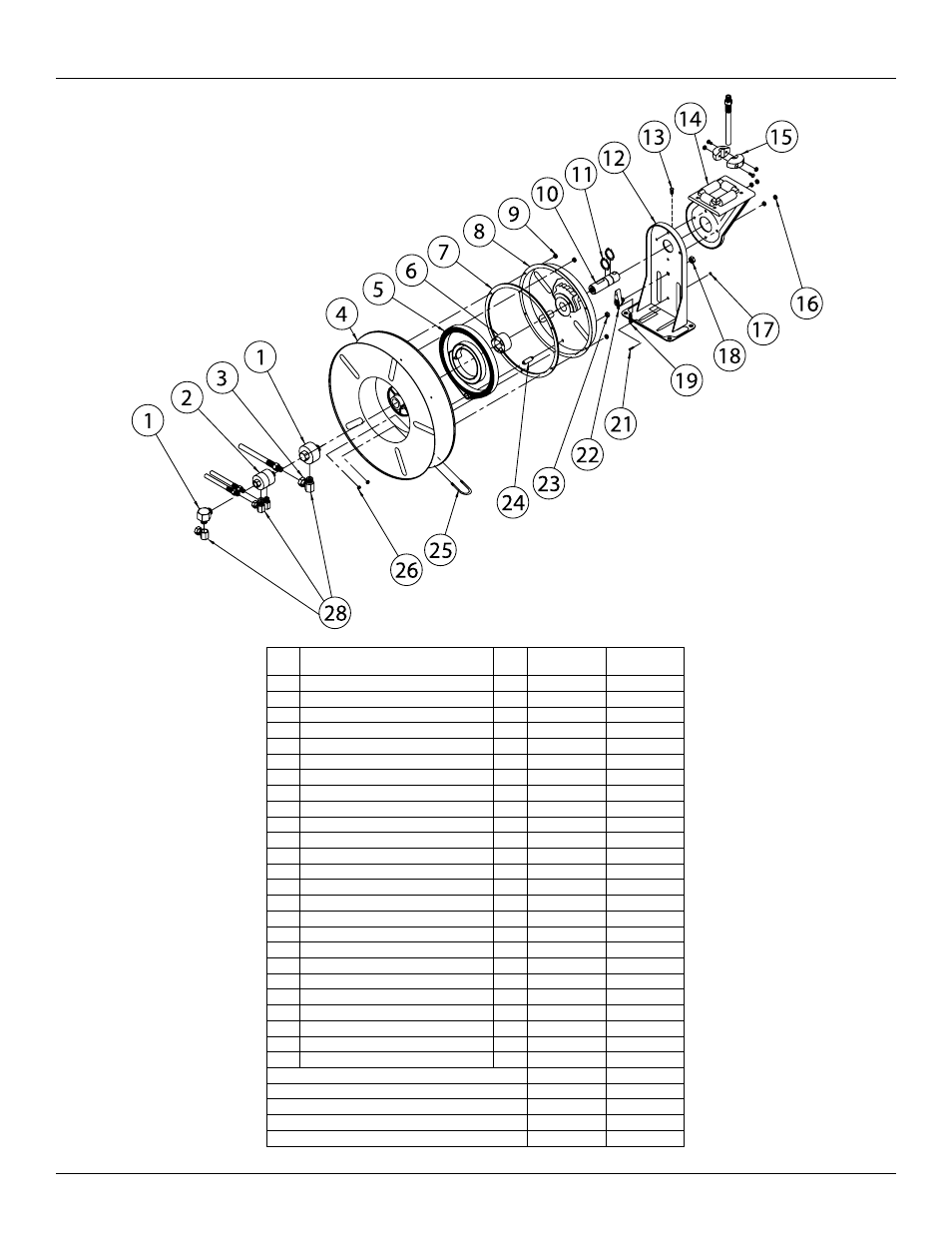

ART
N°.
DÉSCRIPTION
N°
REQ. 7600 OLB
7800 OLB
1 Assemblage de pivot 1 600093-1B S600092-1
3 Coude à 90° 1 S160-3 S160-4
4 Assemblage de poulie 1 S260011 S260011
5 Assemblage de ressort de mouvement 1 S260028 S260037
6 Mandrin de ressort 1 S600621 S600621
7 Joint d’étanchéité 1 S260069 S260069
8 Assemblge de boîtier de ressort 1 S260074 S260074
9 10-32 contre-écrou Nyloc 6 S300011 S300011
10 Arbre principal 1 261046-B 602283
11 1 1/4” dispositif de retenue 1 300007 (x2) 300007
12 Assemblage de base 1 S600016 S600016
13 1/2-13 vis sans tête 1 S35-84 S35-84
14 Assemblage de guide 1 S600017 S600017
15 Assemblage d’arrêt de câble 1 Aucun Aucun
16 5/16-18 contre écrou 4 300107 300107
17 10-32 x 3/8” écrou Nyloc 1 S82-15 S82-15
18 1/2-20 x 5/8” écrou hexagonal 1 S280-8 S280-8
19 Ressort de loquet 1 S260067 S260067
21 10-32 vis à épaulement 1 S393-2 S393-2
22 Assemblage de cliquet 1 S600018 S600018
23 3/8-24 contre-écrou 1 S76-106 S76-106
24 Boulon de boîtier de ressort 1 260031 260031
25 Boulon en U 1 3-117440 3-117440
26 1/4-20 x 3/8” contre-écrou 2 S261650-1 S261650-1
28 Union de pivot 1 Aucun Aucun
Assemblage de tuyau Aucun Aucun
Longeur et Diamètre Intérieur du Tuyau Aucun Aucun
Raccord d’entré d’enrouleur 1/2” FPT 1/2” FPT
Pression d’opération maximum 500 PSI 500 PSI
Température d’opération maximum 210° F 210° F
