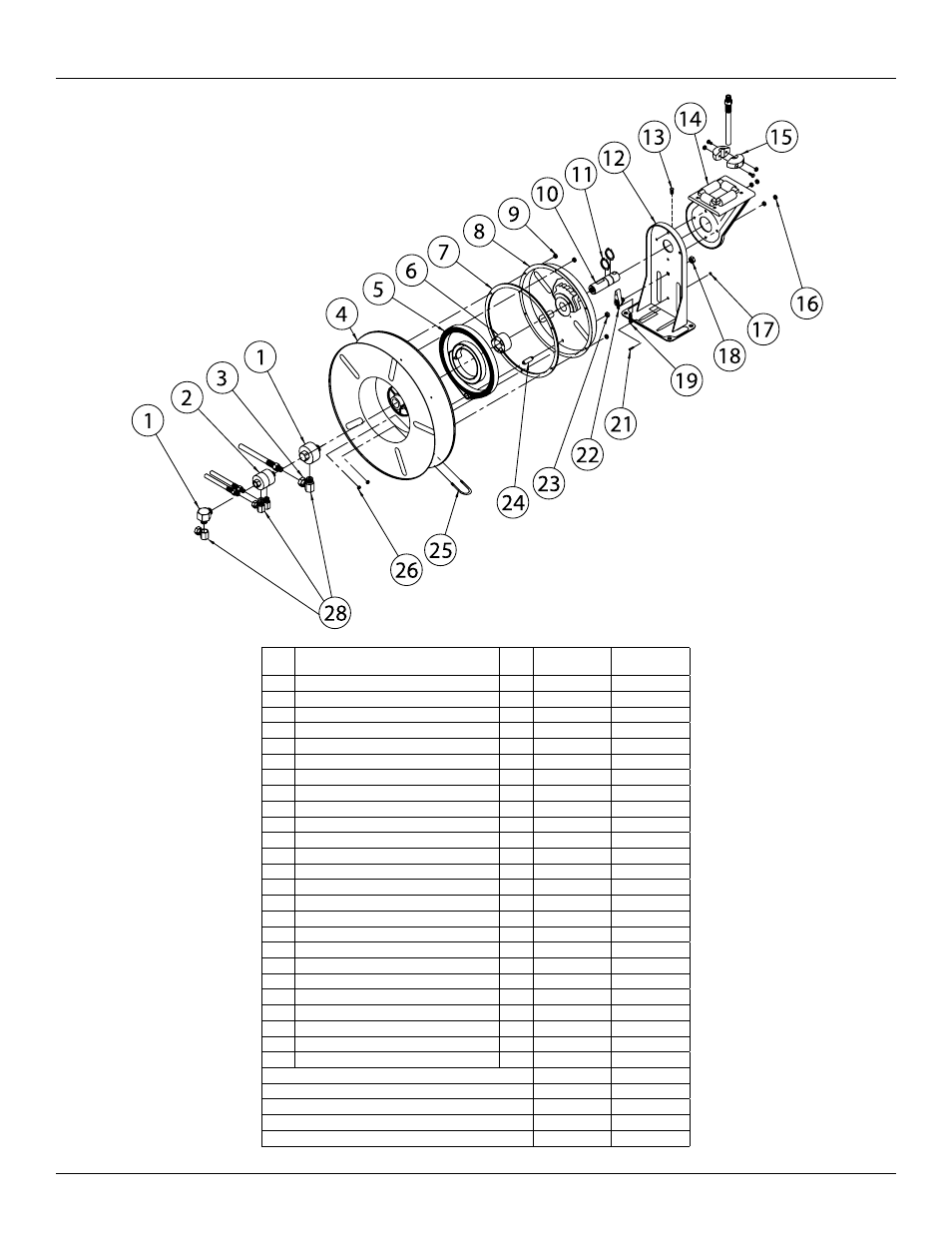

Reelcraft Series 7000 Spring Driven Hose Reels (Low Pressure xxxxOLB) - Manual (Page 6)

Series 7000 Carreteles para Mangueras
Page 6 www.reelcraft.com
ART.
NO.
Descripción
NO.
REQ. 7600 OLB
7800 OLB
1 Eje giratorio emsamblado 1 600093-1B S600092-1
3 Codo de 90 grados 1 S160-3 S160-4
4 Polea ensamblada 1 S260011 S260011
5 Resorte ensamblado de propulcion 1 S260028 S260037
6 Resorte del arbol 1 S600621 S600621
7 Empaque 1 S260069 S260069
8 Resorte de la caja ensamblada 1 S260074 S260074
9 10-32 Tuerca hexagonal 6 S300011 S300011
10 Columna principal 1 261046-B 602283
11 1 1/4” Anillo de resorte 1 300007 (x2) 300007
12 Base ensamblada 1 S600016 S600016
13 1/2-13 T ornillo 1 S35-84 S35-84
14 Guia del brazo con rodillos 1 S600017 S600017
15 Manguera del parachoque ensamblada 1 Ninguno Ninguno
16 5/16-18 Contre écrou 4 300107 300107
17 10-32 x 3/8” écrou Nyloc 1 S82-15 S82-15
18 1/2-20 x 5/8” écrou hexagonal 1 S280-8 S280-8
19 Ressort de loquet 1 S260067 S260067
21 10-32 tornillo de hombro 1 S393-2 S393-2
22 Assemblage de cliquet 1 S600018 S600018
23 3/8-24 contre-écrou 1 S76-106 S76-106
24 Boulon de boîtier de ressort 1 260031 260031
25 Tornillo “u” 1 3-117440 3-117440
26 1/4-20 x 3/8” contre-écrou 2 S261650-1 S261650-1
28 Union del eje giratorio 1 Ninguno Ninguno
Manguera del ensamblada Ninguno Ninguno
Manguera I.D. y Medida Ninguno Ninguno
Coneccion de Entrada al Carretel 1/2” FPT 1/2” FPT
Max. Presion de Operacion 500 PSI 500 PSI
Max. Temperatura de Operacion 210° F 210° F
