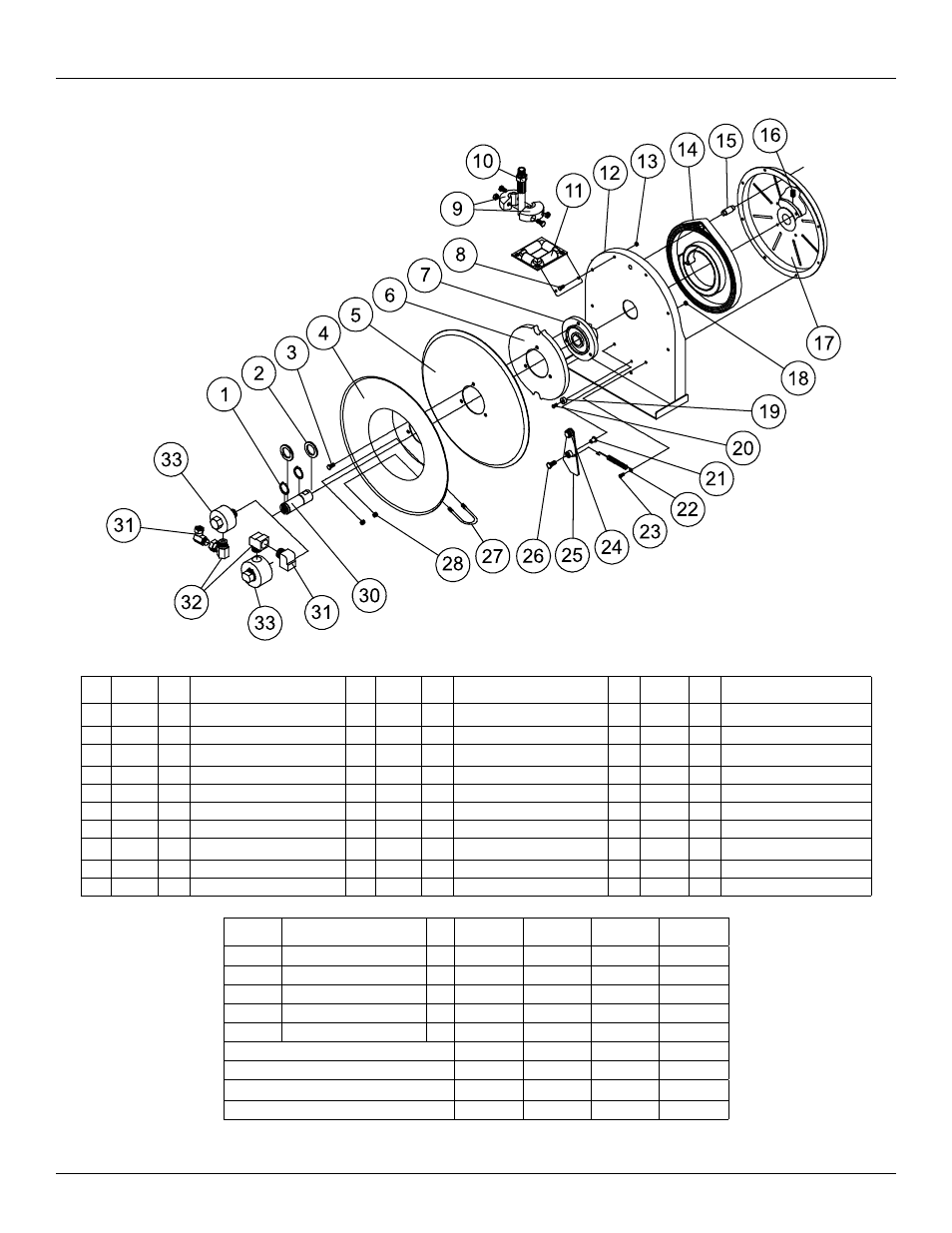

Series 5000 Carreteles para Mangueras
Page 4
www.reelcraft.com
Arti
culo Part #
No.
Req.
Descripcion
Arti
culo Part #
No.
Req.
Descripcion
Arti
culo Part #
No.
Req.
Descripcion
1
300031
2
Anillo Rápido Del 1”
13 S300011
7
Tuerca de fijación De la Tuerca
hexagonal
23
300031
5
tornillo 10-32 del x 3/8”
2
300034
2
Arandela Del Espaciamiento
14 S505740
1
Conduzca El Resorte Ass’y
24
400020
1
O’Ring
3 S295-102
3
1/4-10 Tornillo Principal De Tuerca
hexagonal
15 S261360
1
Perno prisionero Del Caso Del Resorte
25
S400109
1
Placa De Cierre Ass’y
4
260022
1
Reborde De la Polea canalada
16
300006
1
tornillo de presión 3/8-16 x 1/2”
26
300035
1
tornillo de la máquina 10-32 del x 1”
5
500006
1
Disco De la Polea canalada.
17 S500103
1
Caso Y Cubo Ass’y Del Resorte
27 3-117440
1
Abrazadera De Manguera Del U-Perno
6
S500019
1
Leva Del Cierre
18
S82-15
1
Caso Y Cubo Ass’y Del Resorte
28 261650-1
2
1/4-20 Tuerca De Nyloc Del Cinc
7
S260648
1
Cenador Del Resorte
19 S400021
1
Tope Del Cierre
30
602305
1
Eje Principal
8
300002
2
tornillo de la máquina 10-32 del x 1/2”
20 S32-136
1
tornillo que golpea ligeramente 10-24 del
x 3/8”
11 S500107
1
Brazo Y Rodillo Ass’y De la Guía
21 S400012
1
Buje Del Cierre
12
500101
1
Assembly Bajo
22 S400018
1
Resorte De Cierre
ARTÍCULO
DESCRIPCIÓN
NO.
REQ. A5800 OLP A5825 OLP A5800 OMP A5825 OMP
9
Tope de la manguera ass’y
1
ningunos
2-HR1004-3
ningunos
2-HR1004-3
10
Manguera ass’y
1
ningunos
601020-25
ningunos
21-260043
31
Unión Del Eslabón giratorio
1
300010
300010
260749
260749
32
Unión Del Eslabón giratorio
1
300010
300010
S257-26
S257-26
33
Eslabón giratorio ass’y
1
600915
600915
602032-1
602032-1
Identificación De la Manguera Y Longitud
ningunos
1/4” x 20’
1/4” x 30’
1/4” x 35’
Conexión De la Entrada Del Carrete
3/8” F.P.T.
3/8” F.P.T.
3/8” F.P.T.
3/8” F.P.T.
Presión De Funcionamiento Máxima
3000 P.S.I.
2750 P.S.I.
2750 P.S.I.
2750 P.S.I.
Temperatura De Funcionamiento Máximo
210°F
210°F
210°F
210°F
