49 Español Línea Directa 1-800-445-1805

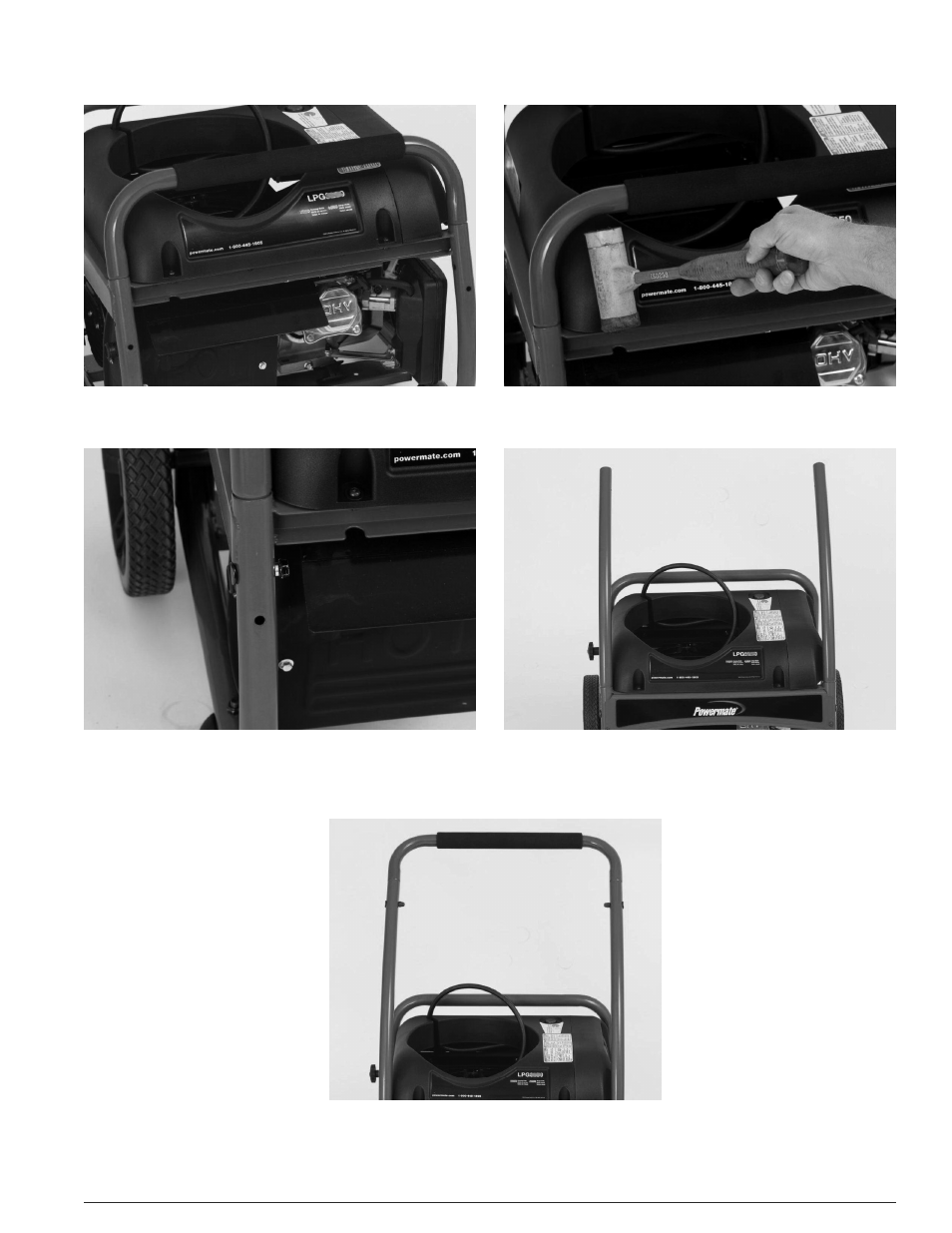

3. Retire la manija cruzada tirando hacia arriba de la manija. Si fuera necesario, dé un pequeño golpe con el mazo
de goma para aflojar y retirar la manija.
4. Instale los soportes de la manija (elemento 32) en el bastidor e instalar con el mismo hardware (elementos 47, 51 y 57)
que se han suprimido cuando se retiró el mango cruz. Asegúrese de que los casquillos de aplastamiento de plata están
en su lugar. No apriete hasta que los tubos estén completamente instalados en el mango cruz.
5. Instale la manija cruz (elementos 31 y 37) en los dos tubos de soporte. Instale los dos tornillos de cabeza redonda
(elemento 51) que se encuentran en la bolsa de pernos accesorios y las tuercas ciegas de 13mm (elemento 56).
