Outils nécessarires:
Marteau, clé de 1/2 po, clй а cliquets avec douille de 1/2 po et
blocs de bois.

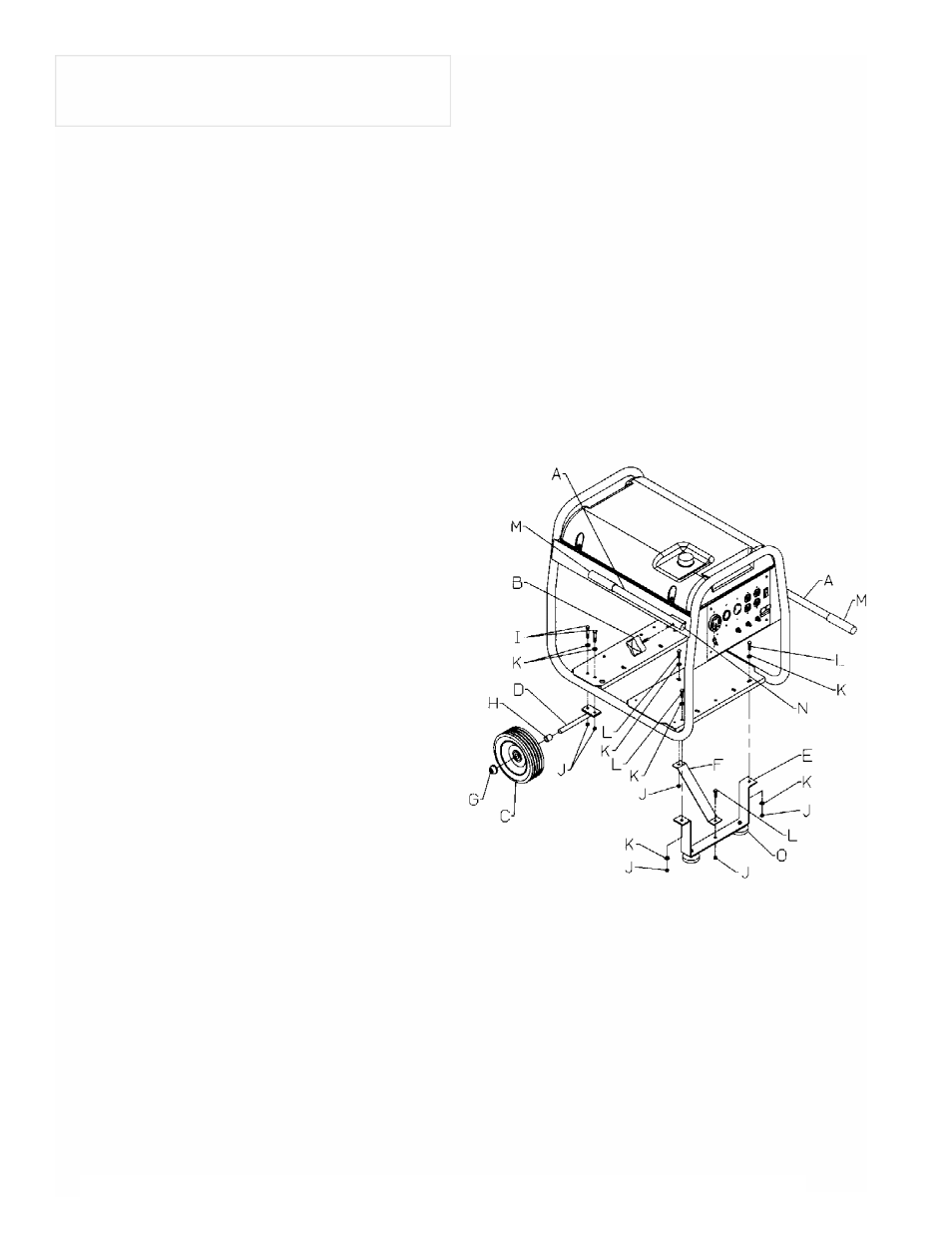

Consulter le dessin pour bien aligner la ferrure de pied et les
ferrures de roue.
Liste des pièces
A Poigné 0056240
B Bouton 0062177
C Roue 0056236
D Ferrure de roue 0056406
E Ferrure de pied 0056237
F Courroie de la ferrure
de pied.
0056409
G Chapeau d’essieu 0056444
H Entretoise de roue 0056445
I Boulon Remarque A
J Écrou à frein élastique Remarque A
K Rondelle plate Remarque A
L Boulon Remarque A
M Manche 0056239
N Couvercle de plastique 0056030.01
O Pied de caoutchouc 0008433
Remarque A: Ces pièces standard sont en vente à la
quincaillerie locale.
Installation de la ferrure de roue et de la roue.
1. Mettre des cales d’environ 8 po de hauteur sous une
extrémité de la génératrice, du côté opposé au bouchon du
réservoir de carburant pour poser les roues et les ferrures de
roue.
2. Ajouter une rondelle de 5/16 po aux boulons de 1 3/4 po et
insérer les assemblages dans les trous situés dans la plaque
du tuyau porteur.
3. Placer la ferrure de roue sur les boulons et ajouter un écrou
à frein élastique de 5/16 po et serrer à fond. (Une entretoise
carrée de 1 po se trouve au fond du plateau entre les trous. La
ferrure de roue s’appuie sur cette entretoise.)
4. Ajouter une entretoise de roue à l’essieu.
5. Poser la roue sur l’essieu. Aligner les roues parralléles au
tuyau porteur et serrer les écrous à fond. Pour obtenir un bon
alignement, desserrer les boulons qui fixent la ferrure de roue.
6. À l’aide d’un marteau, ajouter un chapeau de plastique à
l’extrémité de l’essieu.
7. Répéter la procédure pour l’autre roue.
Installation de la ferrure de pied
1. Mettre des cales d’environ 8 po de hauteur sous une
extrémité de l’apareil.
2. Ajouter une rondelle de 5/16 po aux boulons de 1 po et
poser l’assemblage dans les trous du plateau.
3. Ajouter la ferrure de pied aux boulons, poser des écrous à
frein élastique de 5/16 po et serrer à fond.
4. Ajouter une ferrure de soutien qui relie la ferrure de pied au
plateau. Fixer au moyen de boulons de 1 po, de rondelles et
d’écrous à frein e´lastique de 5/16 po.
Installation de la poignée.
1. Insérer l’extrémité filetée des boutons dans les trous des
poignées.
2. Aligner la poignée avec le bouton du côté du tuyau porteur
et placer les filets dans les trous de la poignée. Serrer à fond.
ATTENTION, NE PAS TROP SERRER.
Remarque: Les poignées peuvent être orientées dans l’une ou
l’autre direction, le long du tuyau porteur. Les poignées,
montées sur glissiéres, peuvent etre êtirées pour déplacer
l’appareil ou rentrées lors du rangement.
