B-4-Fr FONCTIONNEMENT B-4-Fr
SOUDEUSE CHARGEUR DE FIL (MODÈLES 140, 180)
TABLEAU B.1
ROULEAUX CONDUCTEURS
Diamètre & Type de Fil
Fil MIG de 0,025”(0.6mm)
Fil MIG de 0,030”(0.8mm)
Fil MIG de 0,035”(0.9mm)
Fil Fourré de 0,030”(0.8mm)
Fil Fourré de 0,035”(0.9mm)
Fil Fourré de 0,045”(1.1mm)
Rouleau Conducteur
Rouleau Conducteur Lisse de
.025”/.030” (0.6mm/0.8mm)
Rouleau Conducteur Lisse de 0,035”(0.9mm)
Rouleau Conducteur Moleté de
0,030”/0,045”(0.8mm/1.1mm)
Rouleau Conducteur Moleté de
0,030”/0,045”(0.8mm/1.1mm)
No. Pièce Rouleau
Conducteur
KP2529-1
KP2529-2
KP2529-3
KP2529-3
(Voir la Figure B.6)
12. DISJONCTEUR – Si le courant nominal dʼentrée
de la machine est dépassé, ce disjoncteur saute.
Appuyer pour le rétablir.
13. ADMISSION DE GAZ – Le gaz de protection se
branche sur cette admission
12 13

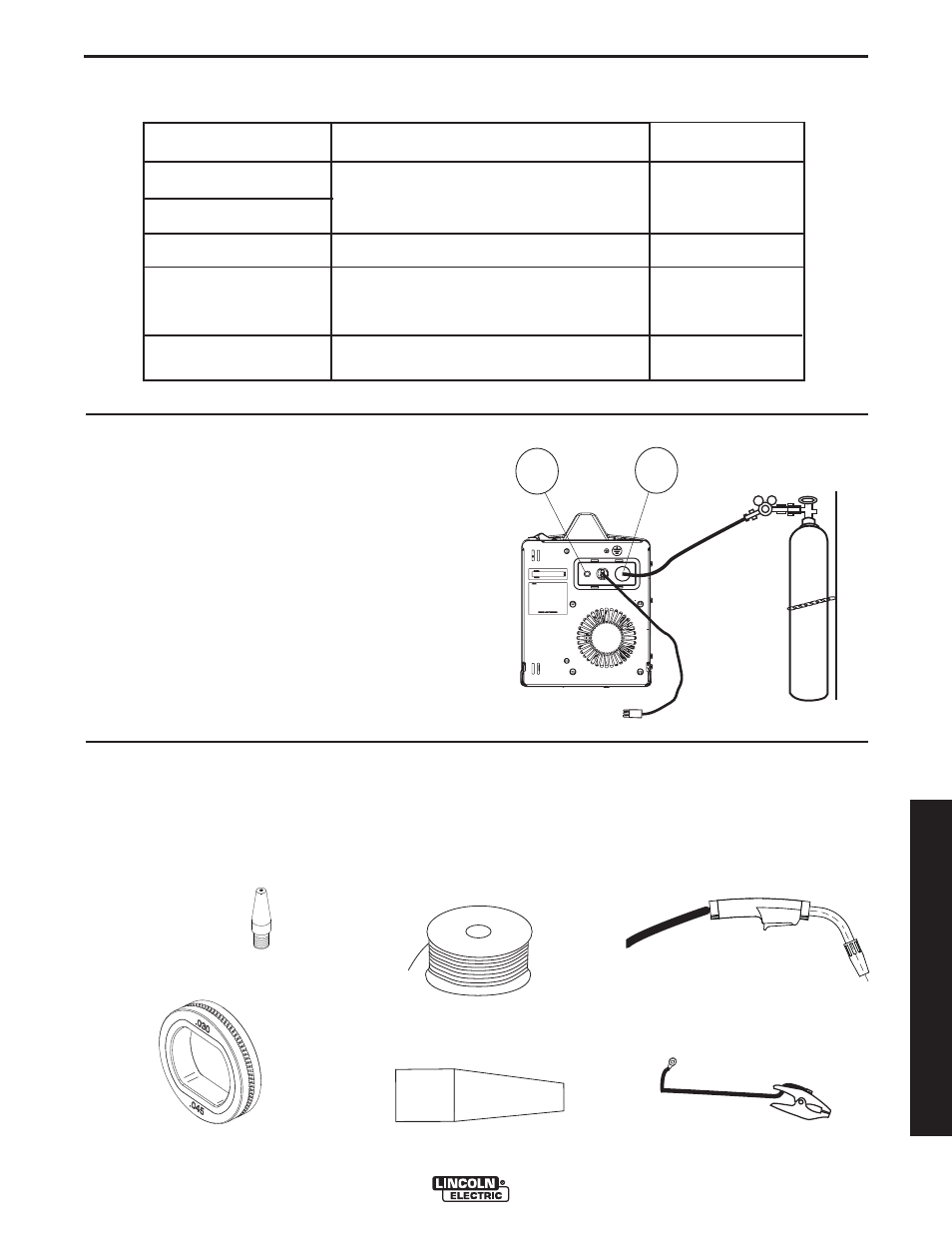

FIGURE B.6
A. ARTICLES NÉCESSAIRES
AU SOUDAGE AVEC
ÉLECTRODE FOURRÉE
1. Pointe de Contact
de 0,035”(0.9mm)
2. Rouleau Conducteur Moleté
3. Fil Fourré de 0,035”(0.9mm) NR-
211MP
4. Buse Noir de Pistolet pour
Soudage à Noyau Fondant
5. Pistolet à Souder
7. Câble & Agrafe de Travail
.035
.035 NR-211 MP
FLUX-CORED WIR
E
PRÉPARATION ET RÉALISATION DʼUNE SOUDURE AVEC ÉLECTRODE
FOURRÉE
MANUEL
DE L
ʼOPÉRA
TEUR
