B-5 OPERACIÓN
POWER WAVE ® 455M/STT ®
B-5
CONTROLES DEL FRENTE DEL GABINETE
Todos los controles y ajustes del operador se localizan al
frente del gabinete de la Power Wave
® . (Vea la Figura B.1)
1. INTERRUPTOR DE ENCENDIDO: Controla la ali-
mentación a la Power Wave ® .
2. LUZ DE ESTADO: Una luz de dos colores que indica los
errores del sistema. La operación normal es una luz
verde estable. Se indican las condiciones de error, con-
forme a la tabla B.1.
NOTA: La luz de estado POWER WAVE ® 455M/STT ®
parpadeará en verde, y algunas veces en rojo y verde, por
hasta un minuto cuando la máquina se enciende por
primera vez. Esta es una situación normal a medida que la
máquina entra en la autoprueba al encenderla.
TABLA B.1
Condición
de la Luz
Verde
Estable
Verde
Parpadeante
Verde y Rojo
Alternantes
Rojo Estable
Rojo
Parpadeante
Significado
Sistema OK. La fuente de poder se comunica normalmente
con el alimentador de alambre y sus componentes.
Ocurre durante un restablecimiento, e indica
que la POWER WAVE
® 455M/STT ® está
correlacionando (identificando) cada compo-
nente en el sistema. Es normal por los
primeros 1-10 segundos después del
encendido, o si la configuración del sistema
cambia durante la operación.
Falla del sistema no recuperable. Si la luz
de Estado PS está parpadeando en
cualquier combinación de rojo y verde, los
errores están presentes en la POWER
WAVE
® 455M/STT ® Lea el código de error
antes de apagar la máquina.
La interpretación de los Códigos de Error a
través de la luz de Estado se detalla en el
Manual de Servicio. Los dígitos de código
individuales parpadean en rojo con una
pausa prolongada entre los dígitos. Si hay
más de un código presente, los códigos
estarán separados por una luz verde.
A fin de eliminar el error, apague la fuente
de poder y vuélvala a encender para
restablecer. Vea la Sección de Localización
de Averías.
Falla de hardware no recuperable. Indica
generalmente que nada está conectado con
el receptáculo del alimentador de alambre
POWER WAVE
® 455M/STT ® . Vea la
Sección de Localización de Averías.
No aplica.
5. INTERRUPTOR AUTOMÁTICO DE POTENCIA AUXIL-
IAR DE 15 AMPS*: Protege a la fuente auxiliar del recep-
táculo del frente del gabinete de CA de 115 voltios.
(* Los modelos anteriores utilizaban un interruptor automático de 10 amps).
6. CONECTOR DE CABLE S2 (CABLE DE SENSIÓN)
7. CONECTOR DE DIAGNÓSTICO (RS-232)
8. RECEPTÁCULO DEL ALIMENTADOR DE
ALAMBRE (S1 5 PINES)
9. BORNE NEGATIVO
10. BORNE POSITIVO
11. SALIDA AUXILIAR
12. CONECTOR DEVICENET DE 5 PINES
(OPCIONAL)
13. RECEPTÁCULO DEL ALIMENTADOR DE
ALAMBRE ROBÓTICA (OPCIONAL)
14. CONECTOR I/O (OPCIONAL)
15. BORNE STT ®
16. CONECTOR ETHERNET (OPCIONAL)

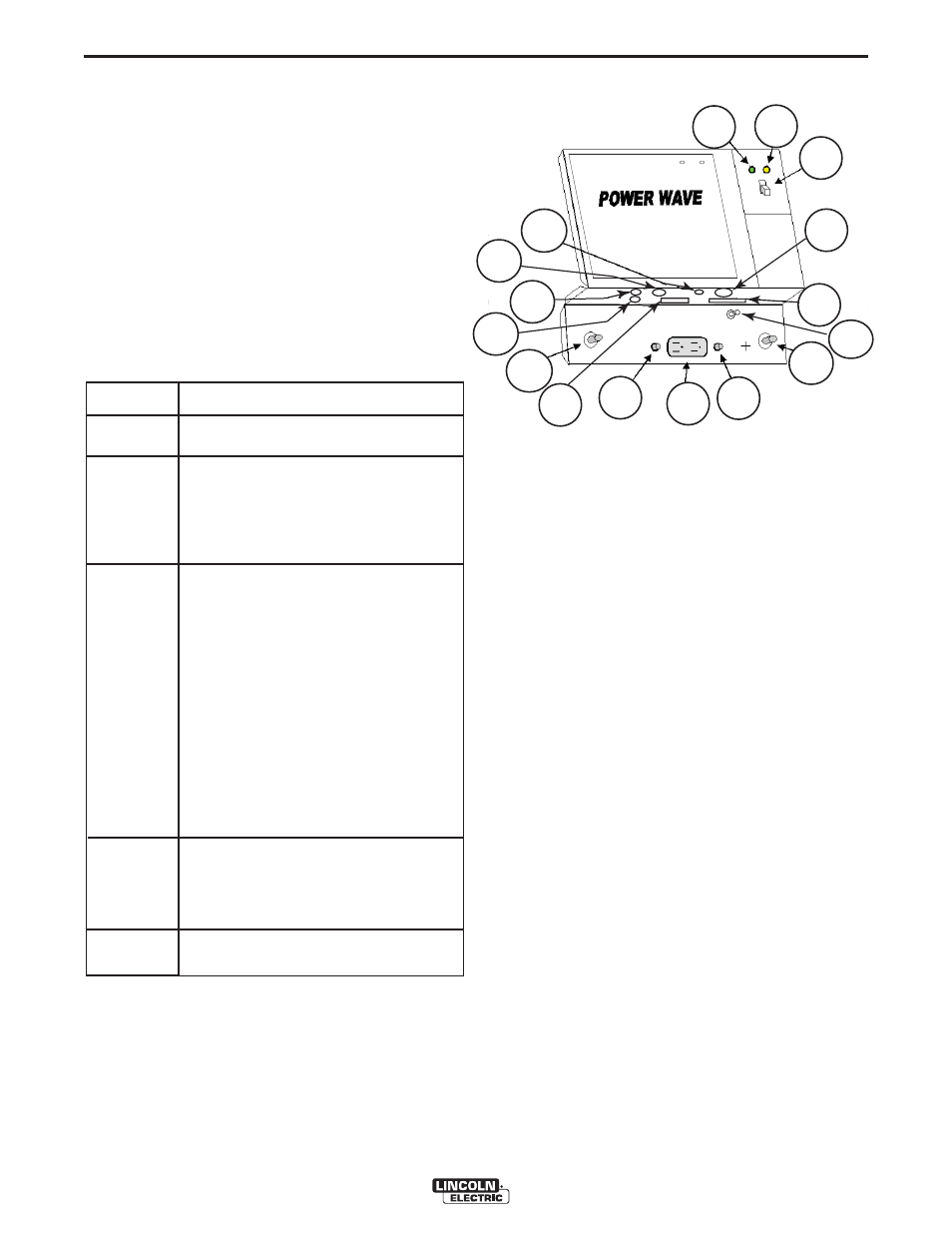

FIGURA B.1
3. LUZ DE ALTA TEMPERATURA (sobrecarga termal): una luz
amarilla que se enciende cuando ocurre una situación de
exceso de temperatura. La salida está inhabilitada y el venti-
lador continúa funcionando, hasta que la máquina se enfría.
Cuando esto sucede, la luz se apaga y la salida se inhabilita.
4. INTERRUPTOR AUTOMÁTICO DEL ALIMENTA-
DOR DE ALAMBRE DE 10 AMPS: Protege a la
fuente de energía del alimentador de alambre de
CD de 40 voltios.
11
10
15
4 7
14
1
13
3 2
5
6
12
16
8
9
DISEÑO DEL FRENTE DEL GABINETE DE
POWER WAVE
®
455M/STT
®
( NORTEAMERICANO )
