A-9 INSTALACIÓN
POWER WAVE ® 455M/STT ®
A-9

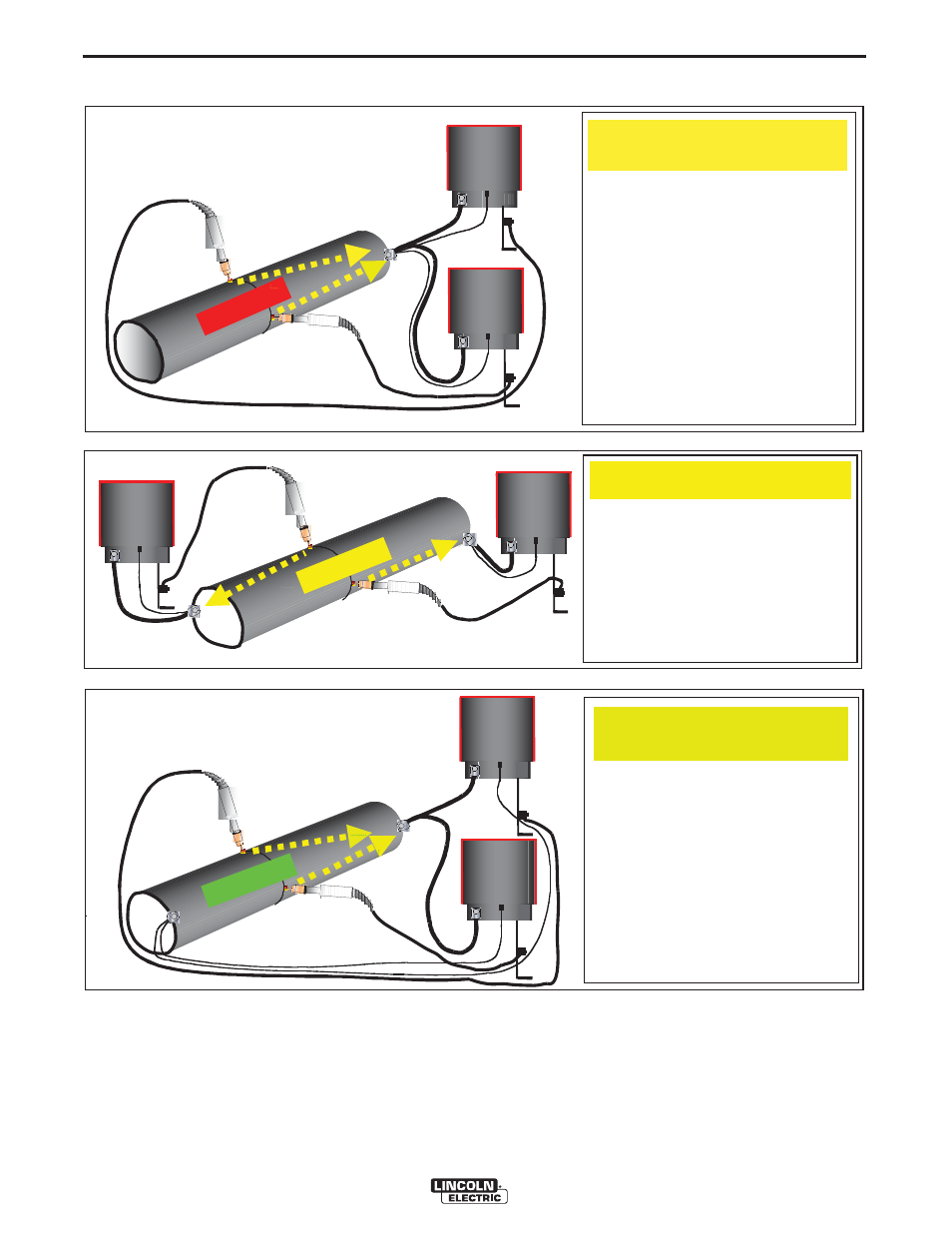

CABLE DE SENSIÓN SIN SINCRONIZAR DE ARCO MÚLTIPLE Y LINEAMIENTOS DE COLOCACIÓN DEL CABLE DE TRABAJO
Trabajo #2
Sensión #2
Fuente
de Poder
#2
Fuente
de Poder
#1
Arco #1
Trabajo #1
Sensión #1
Trabajo #1
Sensión #1
Sensión #2
Flujo de
Corriente
Flujo de C
orr
iente
Ø El flujo de corriente del Arco #1
afecta al cable de sensión #2
Ш
Ш Ninguno de los cables de sensión
detecta el voltaje de trabajo
correcto, provocando inestabilidad
de arranque y del arco de
soldadura.
MAL
Ø La sensión #1 sólo se ve afectada por la
corriente de soldadura del Arco #1
Ø La sensión #2 sólo se ve afectada por la
corriente de soldadura del Arco #2
Ø Debido a caídas del voltaje a través de la
pieza de trabajo, el voltaje del arco puede
ser bajo, provocando necesidad de
desviarse de los procedimientos estándar.
BIEN
Ø Ambos cables de sensión están fuera de
las rutas de corriente.
Ø Ambos cables de sensión detectan el
voltaje del arco en forma precisa.
Ø No hay caída de voltaje entre el cable
del Arco y Sensión.
Ø Inicios y arcos mejores, resultados
más confiables.
MEJOR
Flujo de Corrie
nte
Arco #2
Arco #1
El flujo de corriente del Arco #2
afecta al cable de sensión #1
Trabajo #2
Sensión #2
Arco #2
Trabajo #1
Sensión #1
Fuente
de Poder
#2
Fuente
de Poder
#1
Arco #1
Arco #2
Fuente
de Poder
#2
Fuente
de Poder
#1
Trabajo #2
