B-8-Fr FONCTIONNEMENT B-8-Fr
SOUDEUSE CHARGEUR DE FIL (MODÈLES 125, 140, 180)
CO
S19298
100%
2
75/25
EXTRÉMITÉ MÂLE
ADAPTATEUR
DU RÉGULATEUR
RONDELLE EN
PLASTIQUE
MÉLANGES
EXTRÉMITÉ FEMELLE

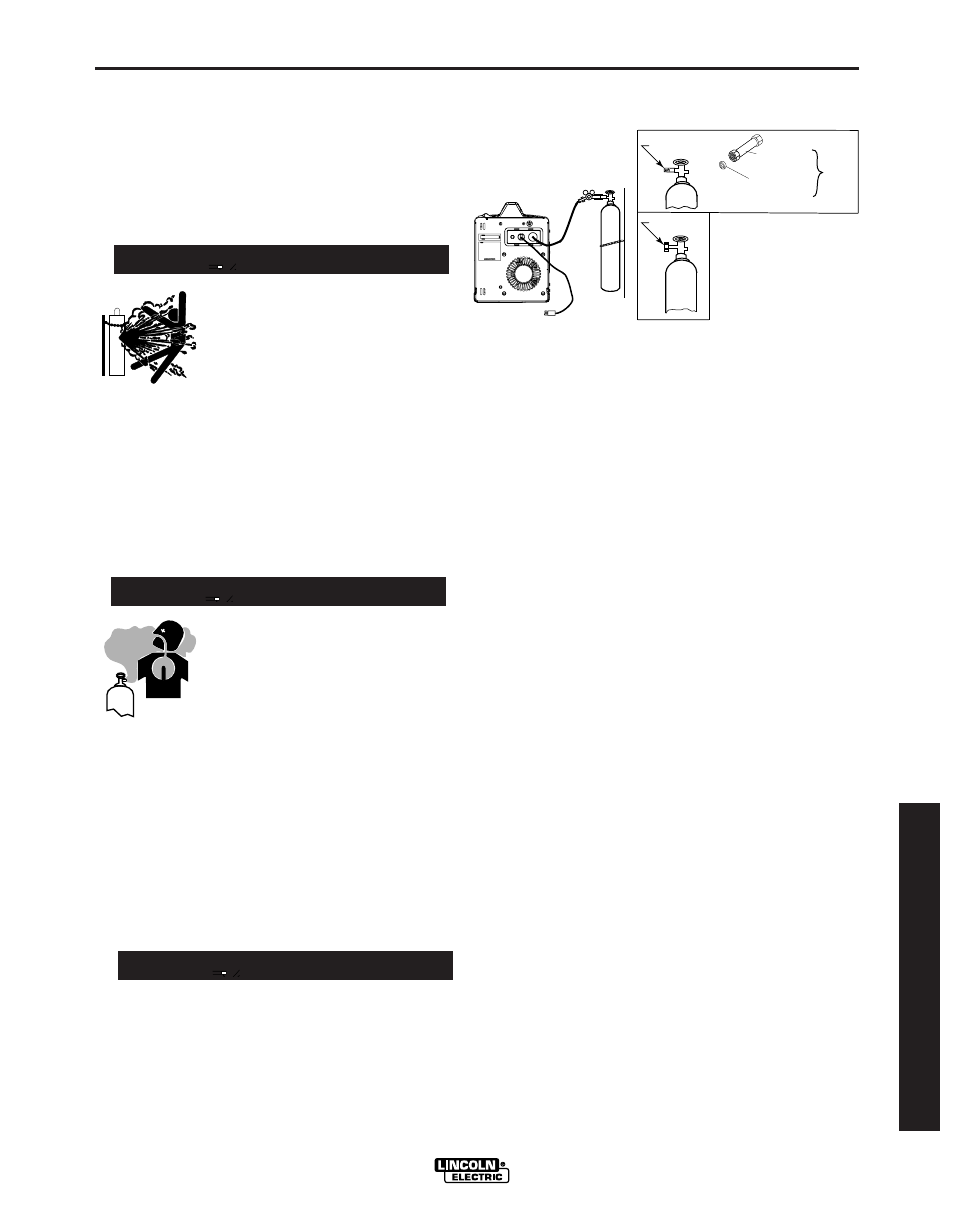

FIGURE B.13
B. INSTALLATION DU GAZ DE PROTEC-
TION
Pour le soudage MIG, il est nécessaire d’avoir une
bouteille de gaz de protection appropriée. Pour l’acier
doux, on peut utiliser soit un cylindre de mélange
Ar/CO
2
soit du CO
2
à 100%. Se reporter aux instruc-
tions ci-dessous pour connecter correctement le gaz de
protection sur la machine.
LES CYLINDRES peuvent exploser
s’ils sont endommagés. Tenir les
cylindres bien droits et enchaînés
au support.
• Tenir les cylindres éloignés des
zones où ils pourraient être
endommagés.
• Ne jamais soulever la soudeuse
lorsque le cylindre y est fixé.
• Ne jamais permettre que l’élec-
trode de soudage touche les
cylindres.
• Tenir les cylindres éloignés des
circuits de soudage ou de tout
autre circuit sous alimentation
électrique.
-----------------------------------------------------------------------
AVERTISSEMENT
3. Fixer le régulateur de flux sur la soupape du cylindre
et bien serrer l’écrou de l’union au moyen d’une clef.
NOTE: Si la connexion est effectuée sur un cylindre à
100% de CO
2
, un adaptateur de régulateur de
CO
2
est requis. Acheter séparément l’adaptateur de
CO
2
S19298. Prendre soin d’installer la rondelle en
plastique incluse avec l’accessoire sur le côté de la
bouteille. (Voir la Figure B.13).
4. Se reporter à la Figure B.13. Fixer une extrémité du
tuyau de gaz d’admission sur l’accessoire de sortie
du régulateur de flux et bien serrer l’écrou de l’union
au moyen d’une clef. Brancher l’autre extrémité sur
l’Accessoire d’Admission du Solénoïde de la machine
(filetage femelle de 5/8-18 – pour accessoire CGA –
032). S’assurer que le tuyau à gaz ne soit pas défor-
mé ou tordu.
L’ACCUMULATION DE GAZ DE
PROTECTION peut être nocive
pour la santé ou être mortelle.
• Couper l’alimentation du gaz de
protection lorsque celui-ci n’est
pas utilisé.
1. Attacher le cylindre à un mur ou à un autre support
fixe afin de l’empêcher de tomber. Isoler le cylindre
du circuit de travail et de la masse. Se reporter à la
Figure B.13.
2. Une fois le cylindre installé de façon sûre, retirer le
bouchon du cylindre. Se tenir sur un côté loin de la
sortie du gaz puis ouvrir très légèrement la
soupape du cylindre pendant un instant. Ceci per-
met d’éliminer toute poussière ou saleté pouvant
s’être accumulée dans l’échappement de la
soupape.
PRENDRE GARDE DE MAINTENIR SON VISAGE
LOIN DE LA SORTIE DE LA SOUPAPE PENDANT
QUE L’ON OUVRE LA SOUPAPE. Ne jamais se
tenir directement devant ou derrière le régulateur
de flux au moment d’ouvrir la soupape du cylin-
dre. Toujours se tenir sur le côté.
------------------------------------------------------------------------
AVERTISSEMENT
AVERTISSEMENT
GAZ DE PROTECTION
1. Pour le CO
2
, ouvrir le cylindre très lentement. Pour
le gaz argon mélangé, ouvrir lentement la soupape
du cylindre sur une fraction de tour. Lorsque l’aiguille
de la jauge à pression du cylindre cesse de bouger,
ouvrir complètement la soupape.
2. Régler le débit du gaz sur 30 à 40 pieds cubes par
heure (14 à 18 l/min.) dans des conditions normales ;
augmenter jusqu’а 40 а 50 CFH (18 à 23,5 l/min.)
dans des conditions légèrement venteuses.
3. Maintenir la soupape du cylindre fermée, sauf pen-
dant l’utilisation de la machine.
