B-5-Fr FONCTIONNEMENT B-5-Fr
SOUDEUSE CHARGEUR DE FIL (MODÈLES 125, 140, 180)
B. BRANCHEMENT DES FILS ET CÂBLES
SUR LA MACHINE

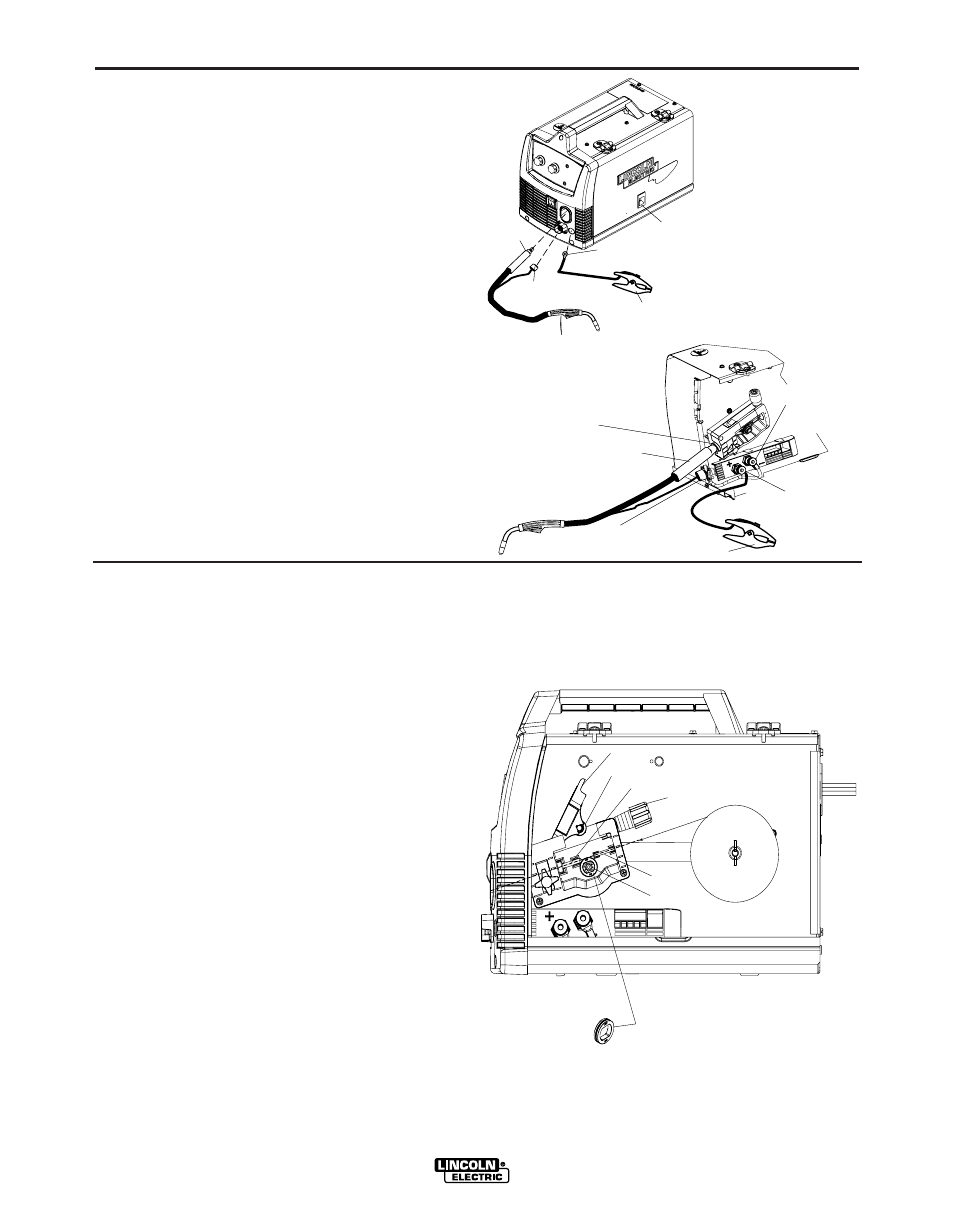

(Voir la figure B.7)
1. Ouvrir la porte latérale de la console.
2. Faire glisser l’extrémité du connecteur du pistolet et
du câble au travers de l’orifice sur le devant de la
machine et à l’intérieur du coussinet du connecteur
du pistolet sur l’entraîneur de fil.
3. S’assurer que l’extrémité du connecteur du pistolet
se trouve complètement à l’intérieur de l’entraîneur
de fil puis serrer la vis moulée manuelle afin de
fixer le connecteur du pistolet.
4. Brancher le connecteur du fil de la gâchette du pis-
tolet sur le réceptacle à 4 goupilles de la gâchette
du pistolet sur le devant de la machine.
5. Polarité de l’Entraîneur de Fil. Le soudage à noyau
fondant s’effectue avec la polarité négative (-).
Brancher le câble de puissance court de l’en-
traîneur de fil sur la terminale de sortie négative (-)
puis serrer le bouton moleté.
6. Connexion du Fil de Travail. Faire glisser l’extrémité
à ergot du câble de travail au travers de l’orifice sur
le devant de la machine et le placer sur la terminale
de sortie positive (+) puis serrer le bouton moleté.
C. CHARGEMENT DE LA BOBINE DE FIL
(Voir la Figure B.8)
1. Repérer la bobine de fil fourré de 0,035 NR-
211MP de 4" de diamètre portant une étiquette
bleue et la placer sur l’axe de bobine de fil.
Orienter la bobine de telle sorte que le fil se
déroule par le haut de la bobine.
2. Fixer la bobine en place en serrant l’écrou papillon
contre la bague d’espacement qui maintient la
bobine de fil sur l’axe.
3. Ouvrir l’ensemble du bras pivot en tournant
l’ensemble du bras de tension vers le bas et
soulever l’ensemble du bras pivot.
4. Retirer le rouleau conducteur en faisant tourner le
verrouillage par rotation qui maintient le rouleau
conducteur. Installer le rouleau conducteur moleté
de 0,035-0,045.
5. Dérouler prudemment et étirer les six premiers
pouces de fil à souder de la bobine. Ne pas lâcher
l’extrémité du fil afin d’empêcher le fil de se
dérouler.
ATTACHE DE L’EXTRÉMITÉ
DU CONNECTEUR
VIS MOULÉE MANUELLE
POUR SERRER LE
COUSSINET DU CONNECTEUR
PISTOLET ET CÂBLE
CONNECTEUR DU FIL
(4 GOUPILLES)
EXTRÉMITÉ DE LA TERMINALE
(VA SUR L’INTÉRIEUR DE LA BORNE.
VOIR LA FIGURE CI-DESSOUS)
FAIRE GLISSER
L’EXTRÉMITÉ DU
CONNECTEUR ICI OUVRIR LE VERROU DE LA PORTE
RÉCEPTACLE (4 GOUPILLES)
DE LA GÂCHETTTE BRANCHÉ
AGRAFE DU TRAVAIL
TOUS LES COMPOSANTS SONT ILLUSTRÉS
BRANCHÉS (PORTES FRONTALE ET
LATÉRALE RETIRÉES POUR PLUS DE CLARITÉ)
CÂBLE DE PUISSANCE
COURT
TERMINALE DE
SORTIE NÉGATIVE (-)
CONNEXION DU FIL
DE TRAVAIL
TERMINALE DE
SORTIE POSITIVE (+)
AGRAFE DU TRAVAIL
FIGURE B.7
BOBINE DE FIL
0,035" (0,9mm)
NR-211-MP
ENSEMBLE DU BRAS PIVOT
ENSEMBLE DU BRAS DE TENSION LE BAS
GAINE
VERROUILLAGE
PAR ROTATION
ROULEAU CONDUCTEUR
GUIDE SORTANT
COUSSINET
FIGURE B.8
