Tambour Dépoussiéreur
1. Monter le connecteur de conduit flexible sur le rebord du
tambour et serrer les agrafes réglables au moyen dʼun
tournevis pour vis à tête fendue. Voir la Figure A.11.
NOTE: Vérifier que les protections du tuyau flexible et le
joint en caoutchouc noir se trouvent sur le rebord
du tambour.
2. Retirer le film thermo-rétractable et le carton du bas de
la trémie.
3. Placer le tambour dépoussiéreur directement sous la
trémie.
4. Raccorder lʼautre extrémité du connecteur de conduit
flexible sur le bas de la trémie. Voir la Figure A.11.
5. Étirer complètement les trois tendeurs jusquʼen haut du
tambour dépoussiéreur. Voir la Figure A.11.
6. Vérifier que lʼamortisseur soit ouvert. Le levier de com-
mande de lʼamortisseur se trouve sur lʼavant du tam-
bour dépoussiéreur et doit se trouver en position verti-
cale lorsquʼil fonctionne.
Raccordement de lʼAir Comprimé
1. Brancher le tuyau à air comprimé sur la soupape
de réduction de pression. Lʼalimentation en air
comprimé doit être dʼun minimum de 90 PSI. Voir
la Figure A.12.
Montage du Panneau de Contrôle
1. Installer la visserie de montage sur lʼarrière du
panneau de contrôle. Noter la position correcte des
boulons de montage et des rondelles en nylon.
Voir la Figure A.13.
2. Monter le panneau de contrôle sur le côté du cabi-
net du ventilateur.
3. Si le montage se fait sur le rail supérieur de la con-
sole, utiliser des vis à tôle de 1/2".
4. Si le montage se fait sur de la tôle, pré-perforer
des trous et utiliser des boulons de montage de
1/2" avec les rondelles et rondelles freins appro-
priées.

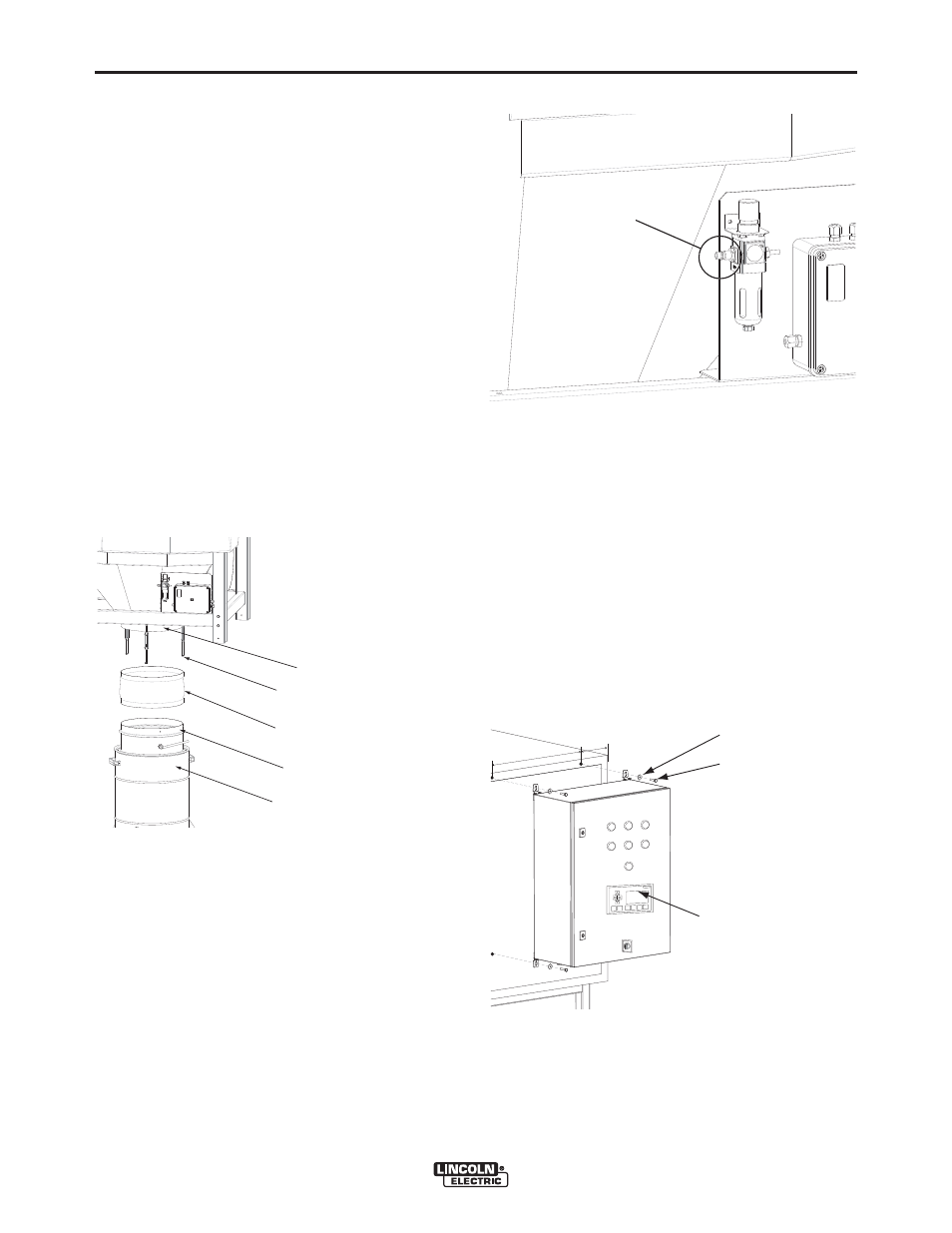

FIGURE A.12
SOUPAPE DE
RÉDUCTION
DE PRESSION
FIGURE A.13
560 mm (22.05
in.)
± 150 m m
(5.9 in.)
PANNEAU DE CONTRÔLE
BOULONS DE MONTAGE
RONDELLES EN NYLON
S
F1 F2 F3 F4 ES C OK
LO GO ! T D
FIGURE A.11
CONECTOR DEL DUCTO FLEXIBLE
REBORD DU TAMBOUR
TRÉMIE
AGRAFES RÉGLABLES
TAMBOUR DÉPOUSSIÉREUR
