2. Monter l ʻadaptateur sur lʼanneau de raccordement. Voir la
Figure A.7.
3. Ne pas glisser lʼadaptateur tout au long de lʼanneau de rac-
cordement. Laisser environ 1/2" exposé. Voir la Figure A.7.
4. Fixer lʼadaptateur sur lʼanneau de raccordement au moyen
de quatre vis à tôle et de ruban adhésif en toile, si besoin
est. Voir la Figure A.7.
5. Monter le connecteur de conduit sur lʼadaptateur. Voir la
Figure A.7.
6. Mettre le cabinet du ventilateur en place. Vérifier que
lʼéchappement du filtre et lʼadmission du ventilateur soient
à la même hauteur. Ajuster la patte si nécessaire. Voir la
Figure A.7.
7. Faire glisser le conducteur de conduit à lʼintérieur de lʼori-
fice dʼadmission du ventilateur. Voir la Figure A.7.
8. Serrer tous les raccordements au moyen de vis à tôle.
Appliquer du mastic au silicone si nécessaire.
A-5
INSTALLATION
CIRCULATOR
A-5
2. Insérer les connecteurs de pattes jusquʼà la moitié dans les
structures des pattes. Voir la Figure A.5.
3. Insérer les boulons et les rondelles dans les orifices
inférieurs et serrer à la main. Voir la Figure A.5.
4. Au moyen dʼun élévateur ou dʼun appareil de levage, posi-
tionner le module dʼadmission dʼair assemblé sur lʼassem-
blage des pattes.
5. Insérer les boulons et les rondelles dans les orifices
supérieurs des connecteurs de pattes. Au moyen dʼun
tournevis à douille de 13 mm, bien serrer tous les écrous et
boulons.
Raccordement de la Base du Filtre au Châssis
1. Retirer prudemment du patin le cabinet du ventilateur dʼex-
traction et le placer sur lʼassemblage de pattes fin. Voir la
Figure A.6.
NOTE: Le bas encastré du cabinet du ventilateur doit être
aligné pour accepter les rails supérieurs de lʼassem-
blage de pattes. Aucune attache nʼest nécessaire.
Raccordement de lʼUnité de Filtre au Ventilateur
1. Le cabinet du ventilateur dʼextraction (avec assemblage de pattes)
doit être positionné de sorte que lʼorifice dʼadmission du ventilateur
soit aligné avec lʼorifice de sortie du filtre sur le module dʼadmission
dʼair. Voir la Figure A.7.
NOTE: Les unités doivent être à la même hauteur et au même
niveau.

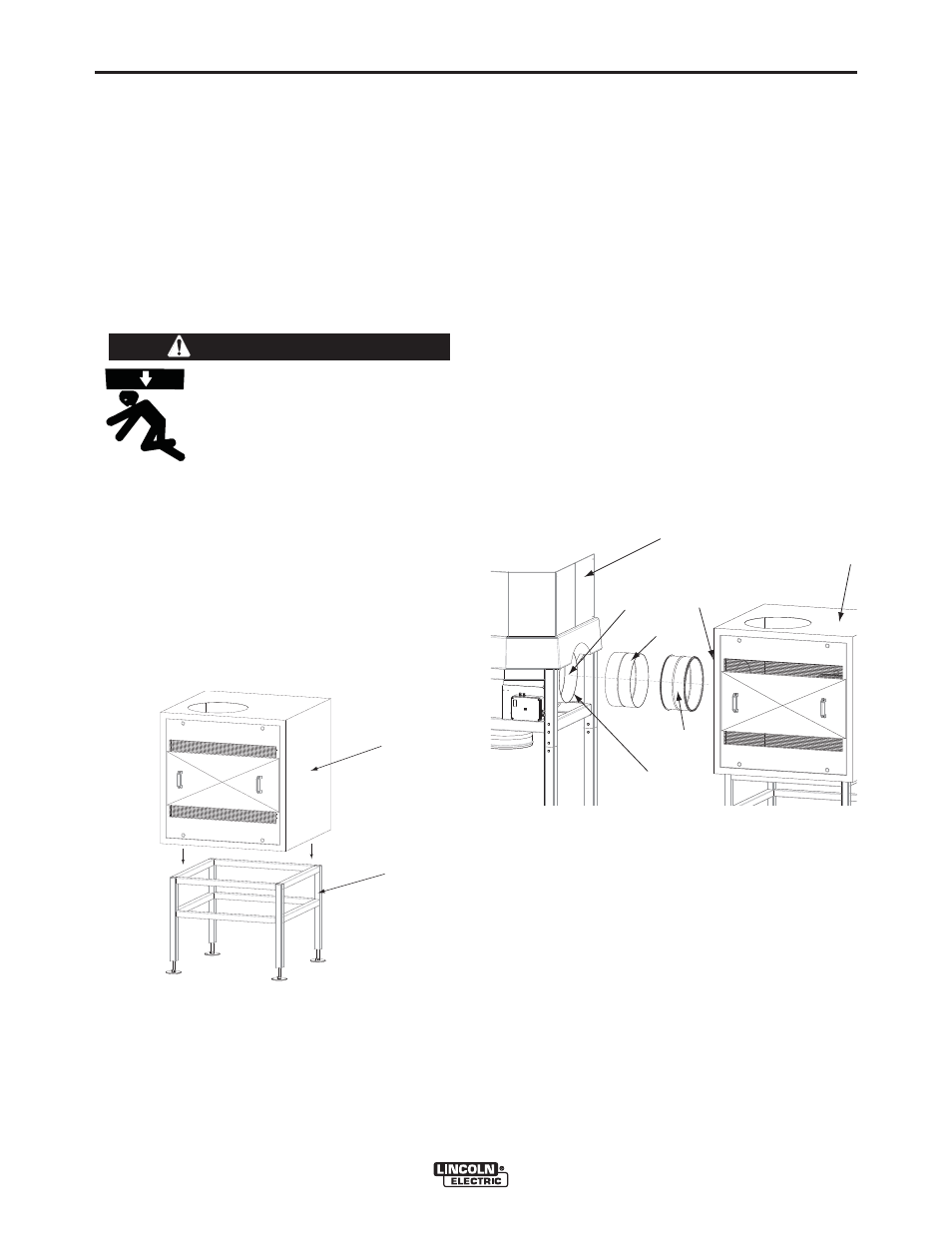

FIGURE A.6
CABINET DU
VENTILATEUR
D’EXTRACTION
ASSEMBLAGE
DE PATTES
FIGURE A.7
CABINET DU
VENTILATEUR
D’EXTRACTION
MODULE D’ADMISSION D’AIR
ORIFICE D’ADMISSION
DU VENTILATEUR
ORIFICE
DE SORTIE
DU FILTRE
ADAPTATEUR
ANNEAU DE RACCORDEMENT
CONNECTEUR
DE CONDUIT
• Ne soulever quʼavec un appareil ayant
la capacité de levage appropriée.
• Vérifier que la machine soit stable au
moment du levage.
• Ne pas faire fonctionner la machine
lorsquʼelle est suspendue ou lors du
levage.
LA CHUTE DʼAPPAREILS peut causer des blessures.
------------------------------------------------------------
AVERTISSEMENT
